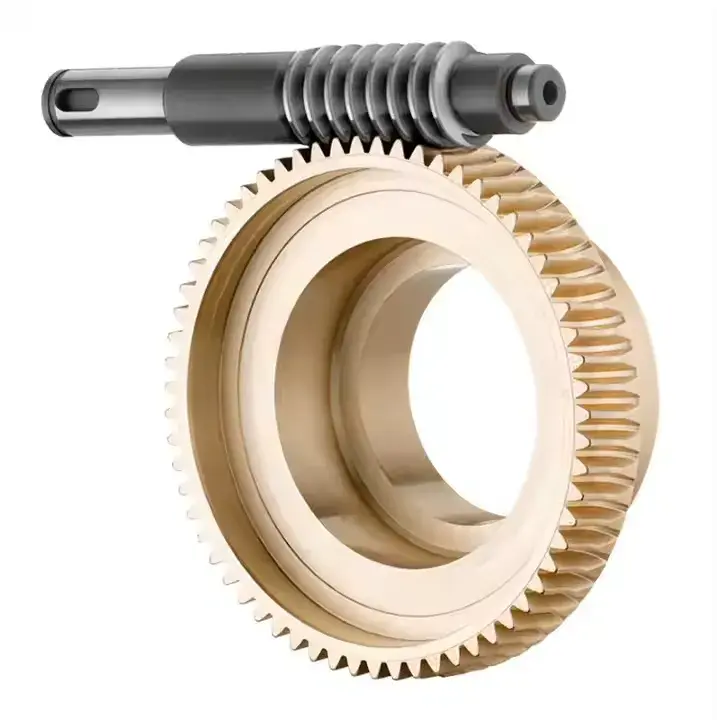

Roda Cacing Kuningan

Raydafon minangka pabrikan OEM sing berbasis ing China lan pemasok roda cacing kuningan kanggo drive gear cacing ing mesin teknik, peralatan metalurgi, piranti medis, galangan kapal lan pergudangan otomatis. produksi standar nggunakake ZCuSn10Pb1 timah tembaga, atose HB≥80, nyandhang resistance babagan 30% luwih dhuwur tinimbang kuningan biasa. Gear diproses liwat limang langkah presisi - casting, ngowahi kasar, ngowahi nggoleki, hobbing lan mecah - tekan roughness lumahing waos Ra≤1.6μm lan kesalahan meshing ngisor 0.05 mm karo cacing cocog. Efisiensi transmisi kira-kira 15% luwih dhuwur tinimbang standar nasional, lan kinerja pelumas dhewe nyuda ketergantungan minyak. Tes operasi 5000 jam terus-terusan nuduhake tingkat nyandhang ngisor 0,01 mm saben 100 jam. Sampel standar: modul 0,5, 20 untu, diameter untu 11,2 mm, dhuwur 12 mm, diameter njaba 11 mm, bolongan 4 mm, bobot 16 g. Modul khusus, nomer untu, diameter njaba saka 50 mm nganti 300 mm lan bahan bahan didhukung. Pangiriman kira-kira 15 dina kanggo pesenan standar. Kirim gambar, bahan bahan, jumlah lan port tujuan kanggo kutipan cepet.
China OEM Kuningan Worm Wheel Produsen

Produsen Roda Cacing Kuningan kanggo Drive Worm Gear ing Teknik, Peralatan Medis lan Kapal

Raydafon minangka pabrikan langsung saka pabrik China lan pemasok roda cacing kuningan. Roda cacing kuningan iki nggunakake perunggu timah ZCuSn10Pb1 kanthi kekerasan HB≥80 lan tahan nyandhang sekitar 30% luwih dhuwur tinimbang kuningan biasa. Iki diproses liwat limang langkah presisi - casting, ngowahi kasar, ngowahi nggoleki, hobbing lan mecah - tekan roughness lumahing waos Ra≤1.6μm lan kesalahan meshing ngisor 0.05 mm karo cacing cocog. Efisiensi transmisi kira-kira 15% luwih dhuwur tinimbang standar nasional, lan tes operasi terus-terusan 5000 jam nuduhake tingkat nyandhang ngisor 0,01 mm saben 100 jam. Aplikasi kalebu excavator slewing, forklift lifting, rolling mill transmisi roller, CT scanner pigura puteran, imbuhan kursi dental, dek crane luffing lan otomatis stackers gudang. Modul khusus, nomer untu lan diameter njaba saka 50 mm nganti 300 mm didhukung. Kirim gambar, bahan bahan, jumlah lan port tujuan kanggo njaluk kutipan.

HB≥80Kekerasan
Ra≤1.6μmLumahing waos
<0,05 mmKesalahan meshing
+15%Efisiensi vs standar nasional
15 dinaPangiriman standar

Kaluwihan Material, Presisi lan Self-Lubrication

Raydafon ngasilake roda cacing kuningan iki nggunakake perunggu timah ZCuSn10Pb1. Dibandhingake karo kuningan biasa, paduan iki menehi kekerasan sing luwih dhuwur, resistensi nyandhang sing luwih apik lan kinerja sing luwih stabil ing beban sing terus-terusan. Proses produksi limang langkah ngontrol geometri waos lan Rampung permukaan, sing penting kanggo meshing Gamelan karo batang cacing.

Langkah 1 - Casting

ZCuSn10Pb1 timah tembaga dibuwang menyang kothong karo struktur gandum kontrol kanggo atose stabil.

Langkah 2 - Atos lan nggoleki

Dhiameter njaba, bolongan, langkah lan pasuryan diuripake kanggo toleransi sadurunge nglereni gear.

Langkah 3 - Hobbing

Profil waos heliks dipotong supaya cocog karo batang cacing, kanthi nomer waos lan modul sing dikontrol saben gambar.

Langkah 4 - Grinding

Lumahing waos digiling nganti Ra≤1.6μm lan kesalahan meshing karo cacing tetep ing ngisor 0.05 mm.

Langkah 5 - Inspeksi lan packing

Kekerasan, dimensi lan meshing dicenthang. Minyak anti-karat lan bungkus protèktif ditrapake sadurunge dikemas.

Kanggo para panuku sing nyedhiyakake gear lan bagean transmisi sing gegandhengan, deleng kanthi lengkapGear Presisikategori, ingWorm Gear lan Worm Shaftkaca, lanDuplex Worm Gearkaca.

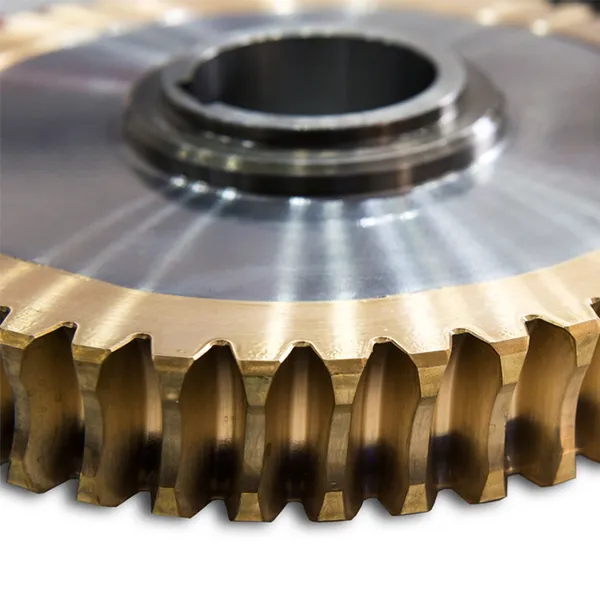

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Roda cacing kuningan sing diprodhuksi saka perunggu timah ZCuSn10Pb1

Spesifikasi lan Ukuran Standar

Tabel ing ngisor iki nampilake spesifikasi sampel standar, ukuran roda cacing lan ukuran poros gear cacing sing cocog. Modul khusus, nomer untu, diameter njaba saka 50 mm nganti 300 mm, bore lan bahan bahan didhukung kanggo proyek OEM.

Spesifikasi standar

Item Nilai
Bahan Kuningan (ZCuSn10Pb1 timah perunggu)
warna kuning
Modul 0.5
Bobot 16 g

Ukuran Roda Cacing

Item Nilai
untu 20
Dhiameter untu 11,2 mm
dhuwur 12 mm / 0,47 inci
Dhiameter njaba 11 mm / 0,43 inci
diameteripun bolongan 4 mm / 0,16 inci
Ukuran langkah 9 × 7 mm / 0,35 × 0,27 inci (Dia × H)
Ukuran sakabèhé 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 inci (H × OD × ID)

Ukuran Worm Gear Shaft

Item Nilai
dhuwur 20 mm / 0,79 inci
Dhiameter njaba 9,8 mm / 0,39 inci
diameteripun njero 3,17 mm / 0,12 inci
Ukuran 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 inci (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Referensi dimensi kanggo setir cacing kuningan standar

Aplikasi ing Mesin Teknik, Peralatan Medis lan Galangan Kapal

Mesin rekayasa

Mekanisme slewing Excavator gumantung ing kanggo nangani torsi abot lan supaya turntable miwiti lan mandheg lancar ing kahanan muddy. Sistem ngangkat forklift digunakake kanggo ngangkat kanthi tepat ing beban 3 ton tanpa goyang.

Peralatan Metalurgi

Rolling mill transmisi roller njaga operasi stabil ing 250 ° C, ndhukung kekandelan piring baja seragam. Piranti miringake spout baja nggunakake sifat pelumas dhewe kanggo ngindhari kontaminasi minyak saka baja molten.

Peralatan medis

CT scanner puteran pigura mbukak ngisor 45 dB karo kuningan iki setir cacing, sing ndhukung imaging cetha. Pangaturan kursi perawatan dental entuk ngangkat lan ngedhunake presisi 0,5 mm.

Gawe kapal

Mekanisme luffing crane dek nolak korosi semprotan uyah lan tetep ora luntur sawise 500 jam uji semprotan uyah. Sistem kemudi kapal njaga kontrol arah sing akurat ing angin lan ombak.

Gudang otomatis

Sistem ngangkat stacker ngrampungake 20 tumindak saben menit kanthi kesalahan posisi ora ngluwihi 1 mm. Ngurutake piranti setir baris nangani owah-owahan arah kacepetan dhuwur tanpa paket macet.

Tekstil lan kemasan

Peralatan tekstil lan kemasan entuk manfaat saka transmisi daya sing stabil, pelumasan mandiri lan suda konsumsi energi sajrone owah-owahan terus-terusan.

Kanggo komponen transmisi sing gegandhengan, delengenScrew Gearkategori lanGear Bevelkaca.

Bukti Kualitas, Testing lan Dhukungan Ekspor

Cathetan bahan lan kekerasan

ZCuSn10Pb1 timah tembaga bahan, atose HB≥80 lan perawatan panas utawa casting cathetan bisa kasedhiya karo kiriman akeh.

Profil untu lan inspeksi dimensi

Modul, nomer untu, diameteripun untu, diameteripun njaba, bolongan lan langkah dimensi wis dititi priksa marang drawing dhawuh utawa sampel.

Meshing lan swara mriksa

Saben kumpulan wis dicenthang kanggo kesalahan meshing ngisor 0,05 mm karo cacing cocog, rotasi Gamelan lan kurang mlaku gangguan.

Ekspor packing

Gir dikempalken karo lenga anti-karat lan bungkus protèktif. pesenan akeh bisa palletized lan strapped kanggo segara, angkutan udara utawa pangiriman express.

Proses Pesenan OEM Custom

Langkah 01 Kirim rincian aplikasi

Nyedhiyakake modul, nomer untu, diameter njaba, bolongan, ukuran langkah, bahan bahan, jumlah lan port tujuan.

Langkah 02 Drawing utawa review sampel

Raydafon mriksa gambar OEM utawa sampel fisik lan konfirmasi spesifikasi lan pilihan materi.

Langkah 03 Sampel lan persetujuan

Kanggo proyek khusus, Raydafon ngasilake sampel kanggo konfirmasi panuku sadurunge produksi akeh.

Langkah 04 Produksi lan kutipan

Sawise disetujoni, Raydafon nyedhiyakake kutipan FOB Ningbo, jadwal produksi lan rincian pengepakan.

Pitakonan sing Sering Ditakoni

Apa iku rodha cacing kuningan?

Roda cacing kuningan yaiku bagean roda saka drive gear cacing, nyambungake karo poros cacing kanggo ngirim gerakan lan torsi ing sudut poros 90 °. Wesi kuningan lan tembaga digunakake amarga menehi gesekan sing sithik, tahan nyandhang sing apik lan sifat pelumasan dhewe nalika dipasangake karo cacing baja sing atos.

Bahan apa sing digunakake Raydafon?

Produksi standar Raydafon nggunakake perunggu timah ZCuSn10Pb1 kanthi kekerasan HB≥80 lan tahan nyandhang kira-kira 30% luwih dhuwur tinimbang kuningan biasa. Gelar tembaga utawa kuningan liyane bisa digunakake kanthi panyuwunan gumantung saka beban, kacepetan lan lingkungan.

Apa presisi lan efisiensi sing bisa digayuh?

Gear diproses liwat limang langkah presisi - casting, ngowahi kasar, ngowahi nggoleki, hobbing lan mecah - tekan roughness lumahing waos Ra≤1.6μm lan kesalahan meshing ngisor 0.05 mm karo cacing cocog. Efisiensi transmisi kira-kira 15% luwih dhuwur tinimbang standar nasional, lan tes operasi terus-terusan 5000 jam nuduhake tingkat nyandhang ngisor 0,01 mm saben 100 jam.

Apa ukuran sampel standar?

Sampel standar: modul 0,5, 20 untu, diameter untu 11,2 mm, dhuwur 12 mm, diameter njaba 11 mm, bolongan 4 mm, bobot 16 g. Poros gear cacing sing cocog: dhuwur 20 mm, diameter njaba 9,8 mm, diameter njero 3,17 mm. Modul khusus, nomer untu, diameter njaba 50-300 mm lan bolongan didhukung.

Apa aplikasi utama?

Aplikasi kalebu mekanisme slewing excavator, sistem ngangkat forklift, rolling mill transmisi roller, piranti miring spout baja, CT scanner pigura puteran, imbuhan kursi dental, dek crane luffing, sistem setir kapal, stackers gudang otomatis lan piranti setir baris ngurutake.

Informasi apa sing dibutuhake kanggo kutipan?

Kirim gambar utawa rincian sampel, modul, nomer untu, diameteripun njaba, bolongan, bahan bahan, jumlahe lan port tujuan. Raydafon bakal mangsuli karo kutipan FOB Ningbo lan wektu timbal.

Apa wektu pangiriman?

Pesenan standar dikirim udakara 15 dina sawise konfirmasi pesenan. Pesenan khusus utawa akeh gumantung saka kerumitan lan jumlah gambar. Raydafon nyedhiyakake jadwal sing dianyari sawise disetujoni.

Siap Sumber Roda Cacing Kuningan Kustom?

Kirim rincian gambar utawa sampel, modul, nomer untu, diameter njaba, bolongan, bahan bahan, jumlah pesenan lan port tujuan. Raydafon bakal ngonfirmasi spesifikasi kasebut, ngasilake conto yen dibutuhake, banjur menehi kutipan FOB Ningbo kanthi wektu timbal lan rincian pengepakan.
