Plastik Helical Gear

Raydafon nyetak gear heliks plastik khusus ing POM lan nilon ing pabrik dhewe ing Ningbo, China. Perkakas standar kalebu modul M0.1–M2.0, bolongan saka Ø1.40 mm nganti Ø3.05 mm, diameter njaba Ø10–Ø50 mm (nganti Ø120 mm ing perkakas khusus) lan jembaré pasuryan 2.0–10.0 mm, kanthi kisaran suhu kerja −30 °C nganti +100. Amarga wangun waos diprodhuksi ing jamur injeksi tinimbang Cut, amba helix lan profil tetep konsisten antarane kumpulan, lan Gir mbukak swasana ati-lubricating lan sepi - swara diukur kira-kira 20% luwih murah tinimbang padha karo spur-gear drive ing aplikasi padha. Gelar sing diisi kaca kasedhiya ing ngendi torsi utawa kekerasan sing luwih dhuwur dibutuhake, lan plastik mesin utawa gear logam dipetik ing ngendi plastik sing dicetak ora bisa nyukupi tugas kasebut. Kirim rincian gambar utawa conto kanggo mriksa alat lan kutipan sajrone 24 jam.

Plastik Helical Gear - POM & Nylon, M0.1 kanggo M2.0

Gir heliks cetakan injeksi kanggo drive cilik sing butuh mlaku sing tenang, ora ana pelumasan lan bobote sithik. Perkakas standar kalebu modul M0.1-M2.0, bolongan saka Ø1.40 nganti Ø3.05 mm, diameter njaba Ø10-Ø50 mm lan jembaré pasuryan 2.0-10.0 mm, kanthi geometri untu sing dicetak tinimbang untu potong - supaya konsistensi untu-kanggo-waos tetep ing batch.

  • M0.1–M2.0Range modul standar
  • Ø1.40–3.05Range bor standar
  • Ø10–50Range diameter njaba (mm)
  • −30 nganti +100Suhu kerja (°C)

Produsen Plastik Helical Gear ing China - Custom POM & Nylon Helical Gears

Raydafon nyetak gear heliks plastik ing pabrike dhewe ing Ningbo, China, kanggo OEM sing butuh piranti pelumas sing tenang tinimbang baja sing dipotong. Untu gear dibentuk ing cetakan injeksi, saengga sudut heliks, profil lan posisi bolongan diatasi dening alat kasebut tinimbang langkah mesin sing luwih anyar - mulane bentuk untu batch-to-batch tetep konsisten lan kenapa biaya unit mudhun nalika alat kasebut mlaku. Pembeli sing umum yaiku tukang mesin cilik, produsen peralatan medis lan laboratorium, produsen peralatan lan pompa, lan sapa wae sing ngganti pasangan gear logam sing dilumasi nganggo plastik tanpa pangopènan.

Perkakas standar minangka rute sing paling cepet lan paling murah: ngirim modul, count waos, sudut helix, ambane bolongan lan pasuryan, lan yen cetakan ana, kita ngutip saka perkakas saham. Where geometri anyar, kita mbangun alat lan cetakan kanggo drawing Panjenengan. Related produk saka workshop padha kalebu inggear helikssawetara ing logam kanggo torsi luwih, lengkappiranti plastikbaris ing spur, cacing lan wangun internal, lanspur gearsyen drive sampeyan ora perlu tumpang tindih heliks.

Spesifikasi

  • jinis produkGear heliks (dicetak injeksi)
  • Modul standarM0.1 – M2.0
  • BahanPolyacetal (POM) / Nylon, kaca sing diisi kanthi panyuwunan
  • Bakul standarØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm
  • Dhiameter njabaØ10.0 – Ø50.0 mm, nganti Ø120 mm ing perkakas khusus
  • Jembar pasuryan (L)2.0 – 10.0 mm
  • Suhu kerja-30 °C nganti +100 °C
  • LubricationSelf-lubricating, ora grease dibutuhake ing tugas normal
  • KustomisasiModul kanggo M3.0, count waos, amba helix, bolongan, hub, keyway, werna

Spesifikasi standar. Bore, diameteripun njaba lan jembaré pasuryan fleksibel ing kisaran sing dituduhake - ngandhani nilai sing sampeyan butuhake.

Jinis Modul Bahan mboseni Dhiameter njaba Jembar pasuryan (L)
Gear heliks M0.1 – M2.0 Polyacetal (POM) / Nylon Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm (fleksibel) Ø 10.0 – Ø50.0 mm (fleksibel) 2.0 – 10.0 mm (fleksibel)

Toleransi lan kapasitas:Gir plastik nyetak terus band toleransi luwih akeh tinimbang Gir logam Cut, lan tokoh pas gumantung modul, kekandelan tembok lan bahan bahan. Nyatakake backlash lan toleransi jarak tengah sing dibutuhake perakitan sampeyan ing tahap kutipan - kita bakal ngonfirmasi apa sing bisa ditindakake piranti kasebut, utawa nyaranake piranti sing dipotong yen plastik ora bisa ketemu.

POM utawa Nylon: Milih Bahan Tengen

Poliasetal (POM)

Pilihan standar kanggo gear tliti cilik. Gesekan sing sithik, kaku dhuwur lan dimensi sing stabil banget ing kelembapan, sing ndadekake jarak tengah lan backlash bisa diprediksi. Paling apik kanggo drive terus-terusan lan kanggo rakitan sing gear kudu tahan toleransi sajrone pirang-pirang wulan.

Nylon (PA)

Luwih angel lan luwih tahan impact tinimbang POM, kanthi redaman kejut lan geter sing luwih apik, nanging nyerep kelembapan lan ngganti ukuran kanthi kelembapan. Cocog kanggo drive intermiten, impact-loaded utawa geter dhuwur tinimbang posisi toleransi sing ketat.

Kelas sing diisi kaca

Nambahake serat kaca mundhakaken kekuatan lan kaku kanggo torsi luwih, lan mbenakake resistance creep ing suhu munggah pangkat, nanging mundhak nyandhang jamur lan nyuda damping alam rada. Kita bakal menehi saran babagan kelas lan urip sing dikarepake kanggo tugas sampeyan.

Yen syarat torsi sampeyan ngluwihi apa sing bisa digawa saka plastik sing dicetak, jawaban sing jujur ​​yaiku gear potong - delengspur gearlan kisaran gear heliks ing logam. Kita luwih seneng ngutip bagean sing bener tinimbang ngedol peralatan plastik sing gagal layanan.

Detail Produk

Foto-foto ing ngisor iki nuduhake gear heliks plastik sing dicetak: bentuk untu, hub lan finish bore, lan set gear sing dirakit.

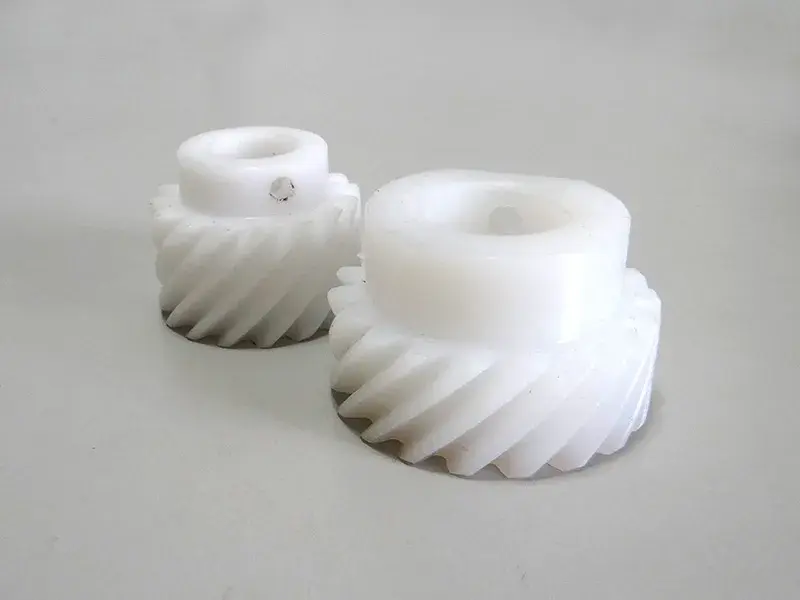

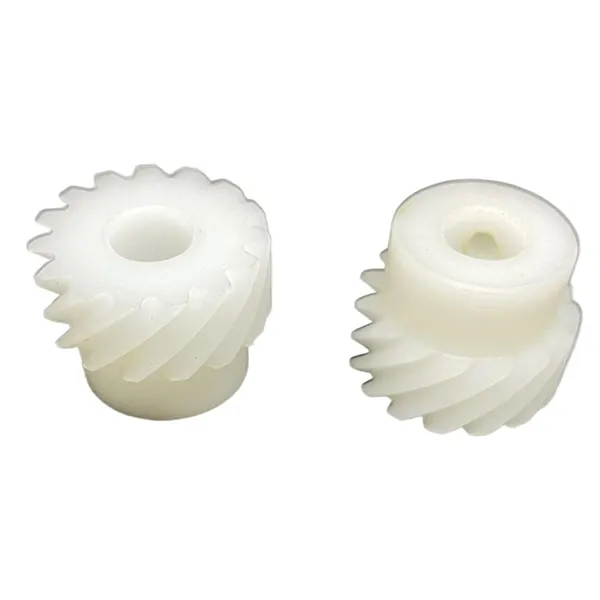

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Gir heliks plastik sing dibentuk - sudut heliks, bentuk untu lan bolongan rampung.

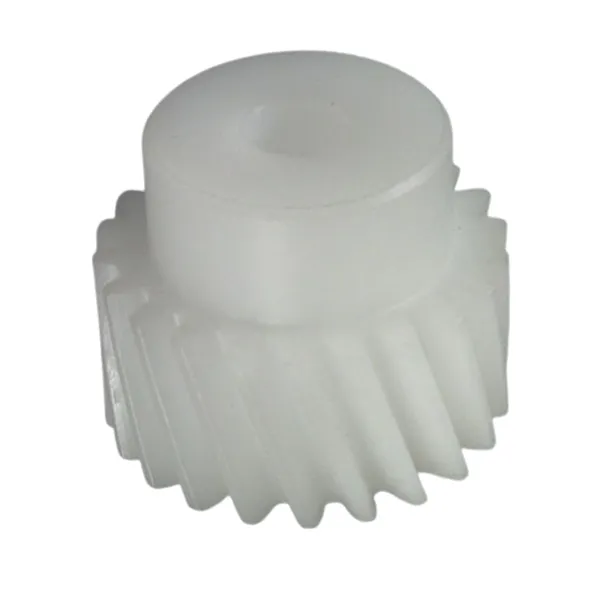

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Gear heliks POM standar kanthi hub lan bolongan presisi.

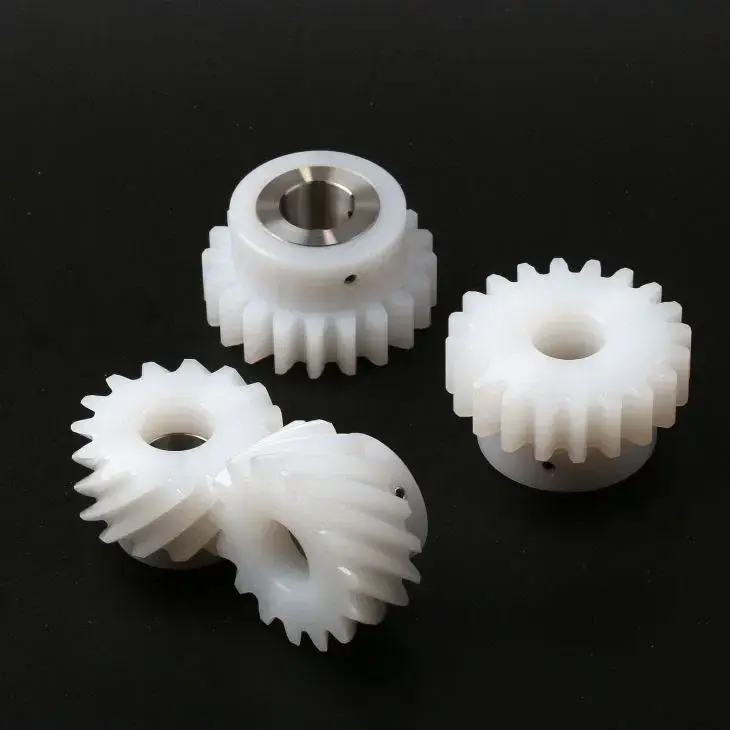

Plastic helical gear set assembled in a small drive application
Set gear helical plastik dipasang ing drive cilik.

Kaluwihan Key

  1. 01

    Self-lubricating

    POM lan nilon mlaku marang saben liyane utawa marang baja tanpa film lenga utawa pelumas, supaya gearbox sing sadurunge mbutuhake kamar pelumas, segel lan interval layanan bisa dibangun tanpa pangopènan.

  2. 02

    Transmisi sepi

    Tumpang tindih heliks saka untu heliks melu alon-alon tinimbang kanthi impact siji, lan polimer kasebut dhewe lembab geter - swara sing diukur ing gear kita kira-kira 20% ing ngisor drive spur-gear sing padha ing aplikasi sing padha.

  3. 03

    Bobot reciprocating ngisor

    Plastik cetakan luwih entheng tinimbang baja utawa kuningan, sing ngethok inersia bagean sing didorong. Sing penting ing piranti tangan, instrumen portabel, mekanisme posisi cilik lan produk sensitif bobot liyane.

  4. 04

    Karat lan tahan kimia

    Plastik rekayasa ora teyeng lan nolak akeh asam, alkali, deterjen lan agen pembersih kontak pangan, saengga piranti kasebut bisa mlaku ing lingkungan sing lembab, dikumbah utawa rada korosif ing ngendi piranti logam kudu dilapisi.

  5. 05

    Geometri cetakan sing konsisten

    Wangun untu asale saka rongga jamur, mula saben bagean ing batch pancen identik - ora ana pemotong sing nyandhang, ora ana variasi profil sing mlaku-mlaku, lan luwih sithik gaweyan inspeksi kanggo sampeyan.

  6. 06

    rega pabrik-langsung

    Alat, cetakan lan inspeksi kabeh kedadeyan ing siji atap, tanpa wates dagang ing antarane. Rega unit didorong dening tahap perkakas, dudu lapisan tengah.

Carane Gear Helical ngirim torsi

Untu spur gear ketemu untu kawin bebarengan. Untu gear heliks disetel ing sudut menyang sumbu, mula kontak diwiwiti ing salah siji ujung waos lan nyapu ing sisih liyane, kanthi cara zip ditutup. Mangkono, beban mundhak alon-alon tinimbang teka minangka pengaruh, sing dadi alasan utama pasangan heliks luwih lancar lan luwih tenang tinimbang pasangan spur kanthi kecepatan lan beban sing padha.

Efek kapindho yaiku enggo bareng beban. Amarga sawetara untu kontak ing sembarang wektu ing garis diagonal kasebut, gaya sing dibutuhake kanggo ngirim torsi sing diwenehake disebar ing area sing luwih gedhe saka flank untu, saengga tekanan kontak lokal luwih murah lan nyandhang permukaan luwih alon. A untu plastik siji nggawa kabeh mbukak bakal deform; pesawat saka untu nuduhake iku ora - kang persis apa geometri helical cocog karo bahan relatif alus kayata POM lan nilon.

Gigi heliks uga ngasilake beban dorong aksial ing sadawane poros, saengga bantalan utawa mesin cuci dorong ing poros kudu bisa njupuk. Iki minangka salah sawijining titik desain sing kudu dipriksa sadurunge nemtokake gear heliks minangka ganti gear spur: tumpang tindih untu tuku sepi lan nuduhake beban, nanging menehi kekuwatan aksial ekstra menyang perakitan liyane.

Aplikasi

  • Gearmotors cilikTahap pengurangan sepi
  • Piranti medis & laboratoriumDrive sing resik, tanpa lubrication
  • Peralatan panganan lan omben-ombenWash-mudhun, bagean tahan kimia
  • Perkakas kantor & omahAktuasi swara lan timer kurang
  • Aksesoris otomotifPangilon, kursi, kancing, aktuator cilik
  • Instrumentasi & RobotikaDrive posisi sing entheng lan inersia sithik
  • Mesin Vending & DispensingSelf-lubricating mekanisme umur dawa
  • Pompa & katupNon-karat internal gearing

Yen aplikasi sampeyan ora kadhaptar, kirim gambar utawa bagean sampel. Ing kasus paling kita bisa konfirmasi saka modul, bolongan lan amba helix apa perkakas standar mathuk utawa jamur anyar dibutuhake.

Panuku FAQ

  • Apa gear kasebut dicetak utawa digawe saka bar plastik?Lagi injeksi nyetak ing perkakas baja, kang tetep geometri waos podho rupo antarane kumpulan lan ndadekke biaya unit mudhun. Gir plastik machined kasedhiya kanggo prototipe lan volume banget kurang.
  • Apa torsi maksimum sing bisa digawa dening gear helical plastik?Iku gumantung ing modul, jembaré pasuryan, count untu lan bahan bahan, supaya kita ora nerbitaké tokoh siji. Kirimi torsi, kacepetan lan siklus tugas lan kita bakal menehi rekomendasi modul lan materi, utawa pitutur marang kowe yen tugas mbutuhake pindah logam tinimbang.
  • Apa aku kudu lubricate gear?Ora ing tugas normal. POM lan nilon sing self-lubricating. Kanggo mlaku terus-terusan kanthi kacepetan dhuwur utawa dhuwur, jumlah pelumas sing cocog bisa nambah umur, lan kita bakal ujar ing tahap kutipan yen tugas sampeyan butuh.
  • Toleransi apa sing bisa sampeyan tahan ing bolongan lan bentuk untu?Bagean sing dicithak nduweni pita sing luwih gedhe tinimbang gear potong. Marang kita jarak tengah lan backlash toleransi kabutuhan perakitan lan kita bakal konfirmasi apa perkakas bisa ketemu, utawa Quote bagean machined yen ora bisa.
  • Apa biaya perkakas lan wektu timbal kanggo peralatan khusus?Biaya perkakas gumantung saka modul, jumlah rongga lan ukuran gear; modul luwih gedhe lan alat multi-rongga biaya luwih. Sawise gambar disetujoni, kita konfirmasi wektu timbal alat lan jadwal sampel kanthi kutipan, biasane ing 24 jam sawise nampa gambar kasebut.
  • Apa sampeyan bisa cocog karo bagean sampel sing wis digunakake?ya wis. Kirim sampel utawa gambar dimensioned - modul, count untu, amba helix, bolongan, jembaré pasuryan lan materi. Kita bakal ngonfirmasi manawa cocog karo piranti sing wis ana utawa butuh cetakan anyar, lan ngutip kanthi cara apa wae.

Related Products lan Reading Luwih

Nyuwun Penawaran Gear Helical Plastik

Kirim rincian gambar utawa sampel - modul, count untu, sudut heliks, bolongan, jembaré pasuryan, materi lan jumlah. We konfirmasi manawa perkakas standar mathuk utawa jamur anyar dibutuhake, lan reply karo rega lan wektu timbal ing 24 jam.

Kirimi Enquiry Saiki

* Angka sing dikutip (ngurangi swara, kisaran suhu, modul lan kisaran bolongan) nuduhake piranti standar lan kahanan tugas normal. Mangga konfirmasi gambar pungkasan lan bahan kelas sadurunge pesenan.
