Apa telung tahap patang transmisi angin angin turbin angin?

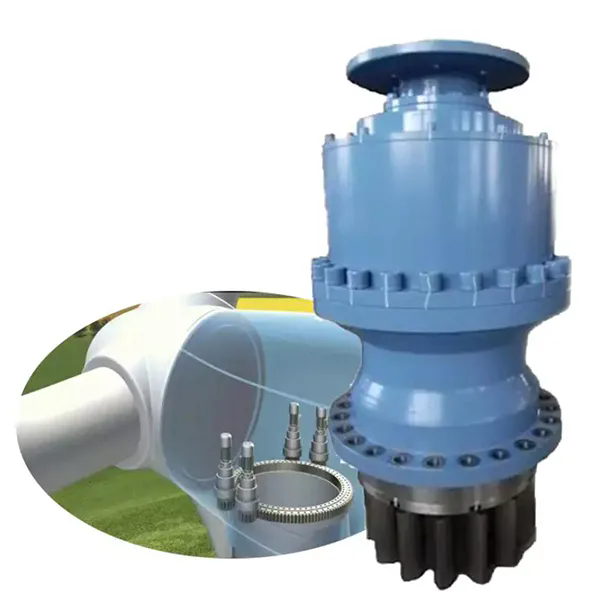

Kothak Turbin AnginNgonversi rotasi rotor rendah kanthi cepet menyang input generator berkembang kanthi dhuwur. Gagal bisa nyebabake biaya downtime sing signifikan. Ngerti komponen rumit iki ora mung kurva belajar teknis; Kemenangan kanggo nggedhekake wangsulane ing investasi kanggo kebon angin. Minangka oem sing unggul,RaydafonRancang saben subcomponent kakehan kanggo nyukupi standar sing paling dhuwur kanggo daya tahan, presisi, lan efisiensi. ModernKothak Turbin AnginNggabungake telung tahap transmisi utama dadi siji sistem. Fungsi lan komponen utama sing kapacak ing ngisor iki.

1. Tahap gear planet

Fungsi:

Ngalahake torsi input dhuwur (nganti 6 mn · m) saka batang rotor ing kecepatan 6-20 rpm.

Komponen utama:

SUN GEAR: ngirim torsi menyang srengenge gear saka telung nganti limang gear planet.

Gear Planet: Puterake sunar gear srengenge dipasang ing operator planet.

Gear Cincin: Gear eksternal sing tetep nganggo untu internal.

Carrier Planet: Nyambungake gear planet menyang poros penengah.

2. Tahap batang podo penengah

Fungsi: nggunakake gaman helik kanggo nambah kacepetan kaping 10-15. Komponen utama:

Pinion Input: didorong dening operator peralatan planet.

Gear Penengah: ngirim gerakan menyang tahap kacepetan dhuwur.

Shaft: baja wesi kekuatan tinggi, desain sing tahan lemes.

Bantalan: bantalan kontak presisi.

3. Tahap kacepetan dhuwur

Fungsi: Nambah kacepetan pungkasan generator dadi 1.500-1,800 rpm.

Komponen utama:

PINION OUTPUT: Nyambung menyang kopling generator.

Sistem pelumas: jet lan lubrication jet lan splash.

Sirkuit pendinginan: exchanger panas minyak-udara.

Kothak Turbin AnginSistem Dhukungan Kritis:
