Apa Bedane Antarane Gear Helical Presisi lan Gear Spur?

Ing jagad transmisi tenaga mekanik, gear minangka komponen dhasar. Rong jinis sing paling umum yaiku gear spur lan gear helical. Nanging apa persis sing mbedakake, lan kenapa insinyur milih siji liyane? Bentenipun utami dumunung ing geometri untu. Gir spur duwe untu sing lurus lan sejajar karo sumbu rotasi, dene roda gigi heliks duwe untu sing dipotong kanthi sudut menyang sumbu, mbentuk heliks. Bedane dhasar iki nyebabake bedane kinerja sing signifikan, kalebu rasio kontak, tingkat gangguan, kapasitas muatan, lan efisiensi. IngRaydafon Technology Group Co.,Limited, pabrik kita wis Manufaktur Gir tliti dhuwur kanggo liwat rong puluh taun, lan kita duwe pengalaman ekstensif ing optimalisasi loro spur lan desain helical kanggo sawetara saka sudhut aplikasi-saka transmisi otomotif kanggo mesin industri abot. Artikel iki nyedhiyakake perbandingan teknis sing rinci antarane gear helical presisi lan gear spur, mbantu sampeyan nggawe pilihan sing tepat kanggo aplikasi khusus sampeyan.

Ngerteni prabédan antarane gear helical presisi lan gear spur ora mung babagan kapentingan akademik; nduweni implikasi praktis kanggo biaya, kinerja, lan linuwih. Gir spur luwih gampang digawe lan luwih larang regane kanggo akeh aplikasi, nanging cenderung ngasilake swara lan geter amarga keterlibatan dadakan kanthi lebar untu lengkap. Gir heliks, sanajan luwih larang kanggo ngasilake, nawakake operasi sing luwih lancar, luwih tenang lan bisa ngirim beban sing luwih dhuwur amarga rasio kontak sing tambah lan tumindak untu sing tumpang tindih. Pilihan antarane wong-wong mau asring mudhun kanggo trade-off antarane biaya lan kinerja, karo pindah helical sing disenengi kanggo kacepetan dhuwur, dhuwur-muatan, utawa aplikasi sensitif gangguan. Ing pandhuan lengkap iki, kita bakal nliti geometri, kinematika, lan pertimbangan manufaktur saka loro jinis gear, lan kita bakal menehi spesifikasi teknis sing rinci, data kinerja, lan kritéria pilihan kanggo mbantu nemtokake gear sing paling cocog kanggo kabutuhan sampeyan.

Daftar Isi

• 1. Apa Geometri saka Precision Helical Gears lan Spur Gears?
• 2. Napa Helical Gears Nawakake Operasi Gamelan lan Sepi?
• 3. Apa Spesifikasi Teknis Utama saka Gear Precision Kita?
• 4. Kepiye Kapasitas lan Efisiensi Muatan Dibandhingake Antarane Gear Helical lan Spur?
• Pitakonan sing Sering Ditakoni (FAQ)
• Kesimpulan lan Konsultasi Pilihan Gear

Apa Geometri saka Precision Helical Gears lan Spur Gears?

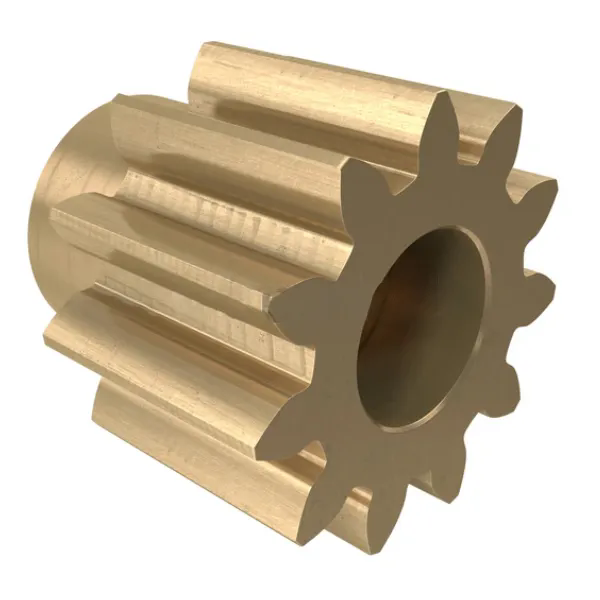

Bedane antarane gear helical lan spur gear diwiwiti kanthi geometri untu. Gear spur nduweni untu sing lurus lan sejajar karo sumbu rotasi gear. Untu sing merata diwenehi jarak watara circumference, lan garis kontak antarane loro meshing spur Gir punika garis lurus sing ngluwihi jembaré lengkap saka pasuryan pindah. Geometri prasaja iki ndadekake gears spur gampang digawe kanthi nggunakake proses panggilingan utawa hobbing standar. Ing kontras, gear heliks duwe untu sing dipotong kanthi sudut menyang sumbu, mbentuk heliks. Sudut heliks dikenal minangka sudut heliks (biasane antarane 8 lan 30 derajat). Untu saka gear helical uga padha karo jarak, nanging garis kontak antarane gear helical meshing minangka garis diagonal sing obah ing sadawane pasuryan nalika gear muter. Geometri iki ngenalake komponen gaya aksial (dorongan) sing kudu ditampung dening sistem bantalan, nanging uga menehi kaluwihan kinerja sing signifikan.

Bedane geometris utama lan implikasi:

• Orientasi gigi:Gigi gear spur sejajar karo sumbu, dene untu gear heliks condong ing sudut heliks. Miring iki nggawe path kontak maneh antarane untu meshing, nambah rasio kontak.
• Rasio kontak:Rasio kontak yaiku jumlah rata-rata untu ing kontak ing sembarang wektu tartamtu. Gir spur biasane duwe rasio kontak antarane 1.2 lan 1.6, tegese, rata-rata, kurang saka rong untu sing kontak. Gir heliks bisa entuk rasio kontak 2.0 nganti 2.5 utawa luwih, amarga untu sing angled tumpang tindih, nyedhiyakake kontak sing terus-terusan. Rasio kontak sing luwih dhuwur iki minangka kauntungan utama saka gear heliks.
• Tekanan aksial:Sudut heliks nggawe gaya dorong ing sumbu gear. Kekuwatan iki kudu dilawan karo bantalan, sing nambah kerumitan lan biaya kanggo desain gearbox. Gir spur ora ngasilake dorongan aksial, nyederhanakake pengaturan bantalan.
• Kompleksitas produksi:Gir spur bisa dipotong nganggo alat utawa hob sing prasaja sing ngliwati gear kanthi aksial. Gir heliks mbutuhake proses hobbing sing luwih rumit lan asring mbutuhake operasi tambahan, kayata grinding gear, kanggo entuk presisi sing dhuwur. Iki nggawe gear heliks luwih larang kanggo diprodhuksi.

Ing Raydafon Technology Group Co., Limited, kitaGear Presisiproses manufaktur nggunakake mesin nggiling gear canggih sing bisa entuk gelar kualitas AGMA saka Q10 nganti Q12 kanggo gear spur lan helical. Kita nggunakake mesin hobbing lan mbentuk CNC kanthi kontrol CNC terpadu sing ngidini kita nyetel sudut helix lan profil waos kanthi tepat kanggo gear heliks. Laboratorium metrologi pabrik kita dilengkapi pusat pangukuran gear sing verifikasi geometri waos, timbal, lan sudut helix, kanggo mesthekake yen saben gear cocog karo spesifikasi sing dibutuhake. Pilihan antarane spur lan gearing helical ora mung babagan geometri; iku bab cocog jinis pindah kanggo syarat kinerja tartamtu saka aplikasi.

Kanggo aplikasi sing kesederhanaan, biaya murah, lan gampang pangopènan sing paling penting, gear spur asring dadi pilihan sing disenengi. Biasane ditemokake ing aplikasi kanthi kacepetan kurang, kayata drive conveyor, pompa sederhana, lan mesin pertanian. Nanging, kanggo aplikasi kacepetan dhuwur, beban dhuwur, lan presisi-kayata transmisi otomotif, kotak gear industri, lan robotika-gear heliks meh mesthi dadi pilihan sing luwih apik, sanajan biaya lan kerumitan sing luwih dhuwur. Pabrik kita makarya kanthi rapet karo para pelanggan kanggo nemtokake geometri gear sing optimal kanggo syarat khusus, nimbang faktor kayata torsi, kacepetan, watesan ruang, lan watesan swara.

Napa Helical Gears Nawakake Operasi sing Luwih Gamelan lan Tenang?

Salah sawijining kaluwihan gear heliks sing paling penting tinimbang gear spur yaiku operasi sing luwih lancar lan luwih tenang. Keunggulan iki utamane amarga rasio kontak sing luwih dhuwur lan keterlibatan untu kanthi bertahap. Ing gear spur, ambane lengkap saka waos melu dumadakan, nggawe beban impact cetha lan karakteristik "klak" utawa whine minangka saben pasangan waos teka menyang kontak. Dampak iki nyebabake gangguan lan geter, sing bisa dadi masalah penting ing lingkungan sing sensitif swara kayata mobil penumpang, peralatan kantor, lan sistem HVAC omah. Ing gear heliks, untu kasebut maju kanthi progresif-wiwit ing salah siji ujung waos lan obah ing pasuryan nalika gear muter. Keterlibatan progresif iki nyuda beban impact lan nyebarake beban ing area permukaan sing luwih gedhe, nyebabake operasi sing luwih tenang lan lancar.

Mekanisme ing mburi operasi sing luwih lancar lan luwih tenang ing gear heliks:

• Rasio kontak sing luwih dhuwur:Kaya sing wis kasebut sadurunge, roda gigi heliks duwe rasio kontak sing bisa ngluwihi 2,0, tegese, rata-rata, luwih saka rong untu sing kontak kapan wae. Iki nambah proporsi wektu nalika beban dibagi antarane pasangan untu, nyuda beban maksimal ing untu siji lan ngalusake transmisi torsi.
• Keterlibatan gigi bertahap:Wangun heliks njamin yen kontak antarane untu meshing diwiwiti ing sawijining titik lan banjur terus-terusan ngliwati pasuryan waos. Keterlibatan bertahap iki ngilangake impact dadakan sing ana ing spur gears, ngurangi amplitudo saka puncak pasukan.
• Rasio tumpang tindih:Rasio tumpang tindih saka gear helical, sing ditemtokake dening jembar pasuryan lan sudut helix, nyumbang kanggo kelancaran operasi. Rasio tumpang tindih sing luwih dhuwur tegese untu tumpang tindih kanggo bagean rotasi sing luwih gedhe, luwih nyuda variasi ing kaku bolong lan nyuda getaran.
• Ngurangi nyandhang lan pitting:Beban impact sing luwih murah lan distribusi beban sing luwih apik ing roda gigi heliks uga nyuda stres ing permukaan waos, sing nyebabake kurang nyandhang lan nyuda umur gear. Iki nyumbang kanggo urip layanan sing luwih dawa lan operasi sing luwih dipercaya.

Kanggo ngitung pangurangan swara, pabrik kita wis nganakake pangukuran swara ing kothak gear sing padha sing dipasang karo gear spur lan heliks. Ing kacepetan rotasi 1,500 rpm lan beban 100 Nm, gearbox spur ngetokake tingkat tekanan swara 82 dBA, dene kotak gear heliks mung ngasilake 74 dBA-pengurangan 8 dBA, sing dianggep minangka penurunan swara sing signifikan. Amplitudo geter sing diukur ing omah gearbox uga suda 40 persen. Data iki negesake manawa gear heliks minangka pilihan sing unggul kanggo aplikasi ing ngendi gangguan lan getaran minangka faktor kritis.

Nanging, penting kanggo dicathet yen operasi gear heliks sing luwih lancar yaiku biaya gaya dorong aksial. Sudut helix nggawe komponen gaya ing sumbu gear sing kudu didhukung dening bantalan. Ing aplikasi daya dhuwur, iki bisa mbutuhake bantalan thrust utawa bantalan kontak sudut, sing nambah biaya sakabèhé lan kerumitan gearbox. Ing sawetara kasus, gear heliks ganda (herringbone) digunakake kanggo mbatalake dorongan aksial, nanging iki nambah kerumitan manufaktur. Pabrik kita nawakake pitulungan desain kanggo mbantu para pelanggan milih konfigurasi bantalan sing cocog lan ngoptimalake tata letak gearbox kanggo nampung dorongan aksial gear heliks nalika ngoptimalake keuntungan saka operasi sing luwih lancar.

Apa Spesifikasi Teknis Utama Gear Precision Kita?

Raydafon ngasilake macem-macem produk Precision Gear, kalebu gear spur lan helical, kanthi macem-macem ukuran, bahan, lan tingkat akurasi. Pabrik kita dilengkapi teknologi manufaktur gear paling anyar, kalebu mesin CNC hobbing, shaping, cukur, lan grinding, ngidini kita ngasilake gear kanthi ukuran modul saka 0,5 nganti 12, lan diameter njaba nganti 1,500 mm. Tabel ing ngisor iki ngringkes spesifikasi teknis utama kanggo seri Precision Gear standar, sing digunakake ing aplikasi wiwit saka transmisi otomotif nganti kotak gear industri abot. Pabrik kita uga bisa ngasilake gear khusus kanggo nyukupi syarat khusus, kalebu bahan khusus, perawatan panas, lan lapisan permukaan.

Saliyane paramèter standar, pabrik kita nawakake sawetara fitur opsional kanggo nambah kinerja lan umur dawa produk Precision Gear. Iki kalebu: lapisan kinerja dhuwur kayata DLC (karbon kaya inten) kanggo ngurangi gesekan lan tambah resistance nyandhang; perawatan panas khusus kaya pangolahan cryogenic kanggo stabilitas dimensi sing luwih apik; lan imbangan terpadu kanggo aplikasi kacepetan dhuwur. Kita uga nyedhiyakake layanan perakitan gearbox lengkap, kalebu bantalan, poros, lan omah, nawakake solusi turnkey kanggo para pelanggan.

Proses kontrol kualitas kita komprehensif lan sertifikasi ISO 9001:2015. Saben Gear Precision dipriksa nggunakake pusat pangukuran gear sing mriksa kabeh parameter kritis: profil waos, sudut helix, timbal, kesalahan pitch, lan runout. Kita njaga sistem kontrol proses statistik (SPC) kanggo nglacak kualitas manufaktur saka wektu, kanggo mesthekake yen gir kita terus-terusan ketemu toleransi sing ditemtokake. Pabrik kita ing Raydafon nyedhiyakake laporan inspeksi lengkap karo saben kiriman, menehi kapercayan para pelanggan babagan kualitas lan kinerja produk Precision Gear. Kanthi kapabilitas manufaktur sing ekstensif lan komitmen kanggo kualitas, kita bisa nyedhiyakake gear presisi kanggo aplikasi sing paling nuntut.

Kepiye Kapasitas lan Efisiensi Muatan Dibandhingake Antarane Gear Helical lan Spur?

Kapasitas lan efisiensi beban minangka faktor kritis ing pilihan gear, lan bedane antarane gear helical lan spur dadi luwih jelas. Gir heliks, amarga rasio kontak sing luwih dhuwur lan keterlibatan progresif, bisa ngirimake beban sing luwih dhuwur kanggo ukuran lan materi tartamtu. Iki amarga beban disebarake liwat untu liyane ing sembarang wektu tartamtu, ngurangi kaku ing flanks untu individu. Rasio kontak sing luwih dhuwur uga nyedhiyakake transmisi daya sing luwih seragam, ngurangi variasi siklik ing beban sing bisa nyebabake kegagalan kesel. Ing kontras, spur gear, kanthi rasio kontak sing luwih murah lan keterlibatan dadakan, luwih rentan kanggo lemes lan nyandhang, utamane ing beban lan kecepatan sing dhuwur. Pabrik kita wis nganakake tes ekstensif ing loro jinis gear, lan asil nuduhake manawa gear heliks bisa ngatasi torsi nganti 30 persen luwih akeh tinimbang gear spur sing padha sadurunge wiwitan pitting utawa mlengkung.

Perbandingan efisiensi antarane gear heliks lan spur:

• Rugi jaringan:Gir spur umume duwe kerugian meshing sing rada murah amarga untu geser mung ing wiwitan lan pungkasan kontak. Gir heliks duwe aksi geser sing terus-terusan, sing bisa nyebabake kerugian gesekan sing luwih dhuwur. Nanging, rasio kontak sing luwih dhuwur saka gear heliks asring ngimbangi iki, lan efisiensi sakabèhé saka pasangan gear heliks biasane ana ing 1-2 poin persentase saka pasangan gear spur sing bisa dibandhingake.
• Lubrication lan cooling:Tumindak geser ing gear helical ngasilake luwih panas, mbutuhake pelumasan lan pendinginan sing luwih apik, sing bisa dadi masalah ing aplikasi kanthi kacepetan dhuwur. Nanging, distribusi beban sing luwih apik lan operasi sing luwih lancar asring ngimbangi kabutuhan sistem pelumasan sing luwih intensif.
• Kapadhetan daya:Amarga gir heliks bisa nangani beban sing luwih dhuwur kanthi ukuran sing padha, dheweke menehi kapadhetan daya sing luwih dhuwur tinimbang gear spur. Iki tegese gearbox kanthi gear heliks bisa ngirim daya sing padha ing paket sing luwih kompak, utawa kotak gear heliks bisa nangani daya sing luwih dhuwur kanggo ukuran sing padha.
• Kerugian dorong:Dorong aksial sing diasilake dening gear heliks nggawe gesekan tambahan ing bantalan dorongan, nyuda efisiensi sakabèhé saka gearbox. Ing sawetara aplikasi daya dhuwur, mundhut efisiensi saka bantalan tikaman bisa signifikan, lan engineers kudu kasebut kanthi teliti, nimbang iki marang keuntungan saka gearing helical.

Conto nyata saka basis pelanggan pabrik kita nggambarake kauntungan kapasitas beban gear heliks. Pelanggan ing industri truk abot nggunakake pasangan gear spur ing transmisi tambahan, nanging dheweke kerep ngalami gagal gear amarga kesel. Sawise ngalih menyang Gear Precision helical karo modul padha lan jembaré pasuryan, nanging karo amba helix saka 15 derajat, urip pindah tambah 40 persen, lan gearbox bisa nangani torsi maksimum tanpa gagal. Produsen truk uga nglaporake nyuda swara ing njero kabin, sing nambah kenyamanan lan kepuasan driver.

Ing babagan efisiensi, bedane antarane gear helical lan spur asring marginal lan gumantung banget marang kahanan operasi. Ing kacepetan kurang lan beban dhuwur, gir heliks cenderung rada kurang efisien amarga mundhut geser. Ing kacepetan dhuwur lan momotan moderat, prabédan ora diabaikan. Pabrik kita nyedhiyakake kurva efisiensi kanggo loro jinis gear adhedhasar uji coba ing omah, ngidini para pelanggan nggawe keputusan sing tepat adhedhasar kahanan operasi tartamtu. Kanthi mangerteni kapasitas beban lan karakteristik efisiensi saka loro jinis gear, insinyur bisa milih gear sing paling imbang kinerja, linuwih, lan biaya kanggo aplikasi.

Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa gear heliks bisa digunakake karo gear spur ing kotak gear sing padha?

Wangsulan: Ya, nanging mbutuhake desain sing ati-ati. Gir heliks ngasilake dorongan aksial, dene roda gigi spur ora. Kanggo nggunakake bebarengan, tikaman sing digawe dening gear heliks kudu diserap dening bantalan sing cocog utawa kanthi nggunakake gear heliks ganda (herringbone) sing mbatalake dorongan kasebut. Ing sawetara desain, gear spur digunakake ing siji tahap lan gear heliks ing liyane, nanging manajemen dorongan aksial kudu digatekake supaya bantalan ora kakehan. Pabrik kita bisa mbantu ngrancang sistem gear campuran kasebut kanggo njamin operasi sing dipercaya.

Pitakonan 2: Apa gear helical luwih larang kanggo diprodhuksi tinimbang gear spur?

Wangsulan: Ya, gear heliks umume luwih larang kanggo digawe tinimbang gear spur. Alasan kasebut kalebu: geometri waos sing luwih rumit, mbutuhake peralatan hobbing lan grinding khusus; kabutuhan operasi tambahan kanggo entuk akurasi sudut helix sing dibutuhake; lan kasunyatan manawa grinding gear helical minangka proses sing luwih alon tinimbang grinding spur gear. Kajaba iku, syarat kanggo bantalan dorong nambah biaya kanggo sistem sakabèhé. Nanging, kaluwihan kinerja-utamane babagan nyuda gangguan lan kapasitas muat-asring mbenerake biaya sing luwih dhuwur kanggo aplikasi sing nuntut.

Pitakonan 3: Jinis gear sing luwih apik kanggo aplikasi kacepetan dhuwur?

Jawaban: Gir heliks umume disenengi kanggo aplikasi kacepetan dhuwur amarga nawakake operasi sing luwih lancar, luwih tenang lan distribusi beban sing luwih apik, sing nyuda resiko getaran lan resonansi sing bisa kedadeyan ing kecepatan dhuwur. Nanging, tikaman aksial lan gesekan geser saka gear helical bisa dadi keprihatinan ing kecepatan sing dhuwur banget, mbutuhake desain sistem bantalan lan pelumasan sing ati-ati. Kanggo kecepatan sing dhuwur banget, gear spur kanthi presisi dhuwur bisa digunakake, nanging biasane gear heliks minangka pilihan sing luwih umum.

Pitakonan 4: Apa gears spur bisa digiling kanthi presisi sing padha karo gear heliks?

Wangsulan: Ya, spur gears bisa digiling kanthi kualitas AGMA sing padha karo gear helical (Q10 nganti Q12 utawa luwih dhuwur). Nanging, amarga spur Gir duwe geometri prasaja, padha bisa lemah nggunakake profil standar gembong mecah, nalika Gir helical asring mbutuhake gembong mecah specialized shaped kanggo amba helix. Pabrik kita nawakake layanan mecah kanggo loro jinis gear, lan kita bisa entuk presisi sing dhuwur kanggo loro kasebut, yen mesin lan alat kasebut cocog.

Pitakonan 5: Apa sudut heliks khas kanggo gear heliks presisi?

Wangsulan: Sudut heliks khas kanggo gear heliks presisi antara 8 nganti 30 derajat. Sudut heliks 15-20 derajat umum kanggo akeh aplikasi industri, amarga menehi keseimbangan sing apik ing antarane kelancaran, kapasitas beban, lan dorongan aksial. Sudut heliks sing luwih dhuwur (25-30 derajat) nyedhiyakake operasi sing luwih lancar nanging ngasilake dorongan aksial luwih akeh, dene sudut sing luwih murah (8-12 derajat) ngasilake dorongan sing kurang nanging luwih apik ing kelancaran. Pabrik kita bisa nyetel sudut helix kanggo syarat khusus aplikasi sampeyan, ngoptimalake gangguan, beban, lan umur bantalan.

Kesimpulan: Pilih Gear Precision Tengen kanggo Aplikasi Panjenengan

Pilihan antarane gear helical presisi lan gear spur minangka keputusan kritis sing mengaruhi kinerja, tingkat gangguan, kapasitas muat, lan linuwih sakabèhé sistem mekanik sampeyan. Gir heliks nawakake operasi sing luwih lancar, luwih tenang, kapasitas beban sing luwih dhuwur, lan daya tahan sing luwih apik, nanging luwih larang kanggo ngasilake lan mbutuhake bantalan dorong. Gir spur, ing kontras, luwih prasaja, luwih larang regane, lan ora ngasilake dorongan aksial, nanging luwih rame lan kurang bisa nangani beban dhuwur kanthi kecepatan dhuwur. Ing Raydafon Technology Group Co., Limited, pabrik kita duwe keahlian lan kemampuan manufaktur kanggo ngasilake loro jinis gear kanthi standar kualitas sing paling dhuwur, lan kita bisa nuntun sampeyan milih peralatan sing paling optimal kanggo aplikasi khusus sampeyan.

Siap milih peralatan presisi sing tepat kanggo proyek sampeyan?Hubungi Raydafon Technology Group Co., Limited dina ikikanggo konsultasi pilihan gear lengkap. Tim kita bakal nganalisa syarat torsi, kacepetan, ruang, lan swara lan menehi saran solusi Precision Gear sing cocog. Kita nawakake studi kelayakan gratis, rega kompetitif, lan layanan prototipe kanthi cepet.Nyuwun konsultasi pilihan gear gratis saiki saka Raydafon Technology Group Co., Limited lan njamin kinerja sing optimal kanggo sistem transmisi tenaga sampeyan.
