Yaw Drive Planetary Gearbox kanggo Turbin Angin
  • Yaw Drive Planetary Gearbox kanggo Turbin AnginYaw Drive Planetary Gearbox kanggo Turbin Angin
  • Yaw Drive Planetary Gearbox kanggo Turbin AnginYaw Drive Planetary Gearbox kanggo Turbin Angin

Yaw Drive Planetary Gearbox kanggo Turbin Angin

Gearbox Planetary Yaw Drive kanggo Turbin Angin — 12 ukuran pigura, 1,000–80,000 N·m, rasio 297:1–2,153:1, IP67 triple-seal ductile housing kanggo −40 °C nganti +60 °C. Gear set dikarburasi lan digiling menyang HRC 58–62; operator planet ngambang ngemu kesalahan transmisi ing 0,08 ° ing gust loading. Dhukungan bantalan slew sing dipasang ing flange nampa flanges motor IEC kanthi langsung, kanthi pilihan output splined utawa integral-pinion. Kirimi momen nacelle yaw, pigura motor lan kelas karat situs - kita bali gambar antarmuka 2D sing cocog lan kutipan langsung pabrik ing 24 jam.

Sistem Yaw · Onshore & Offshore Wind

Gearbox Planetary Yaw Drive kanggo Turbin Angin - Data Pilihan, Ukuran Bingkai & Kutipan Pabrik

Tuku drive yaw ora babagan milih rasio saka grafik. Iki babagan sing cocog karo momen yaw puncak sampeyan nacelle, kelas uyah-pedhut situs, lan flange saka motor sampeyan wis ing beting. Raydafon mbangun gearbox planet yaw drive iki ing rolas ukuran pigura supaya OEM onshore lan offshore bisa nemtokake unit sing bolts langsung menyang menara tanpa re-mesin antarmuka. Kirimi kita kasus mbukak nacelle lan kita ngasilake gambar sing cocog - dudu kaca katalog.

  • 1.000 – 80.000 N·mtorsi output nominal
  • 297:1 – 2,153:1Rasio gear kasedhiya
  • IP67Triple-seal, uyah-kabut rating
  • -40 °C / +60 °CJendela operasi

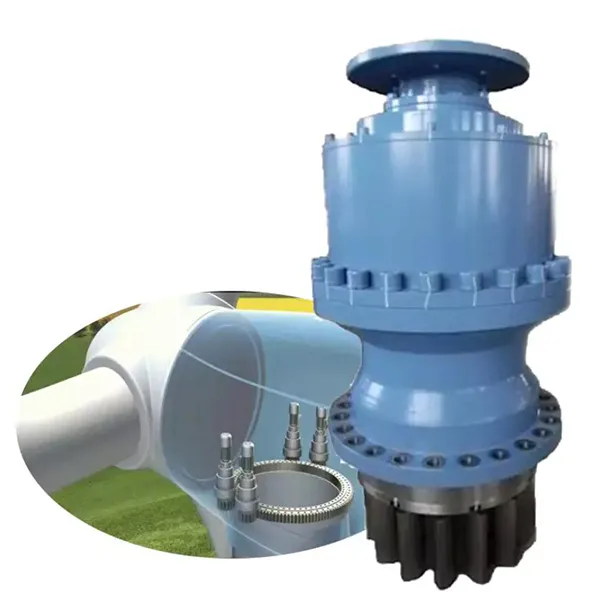

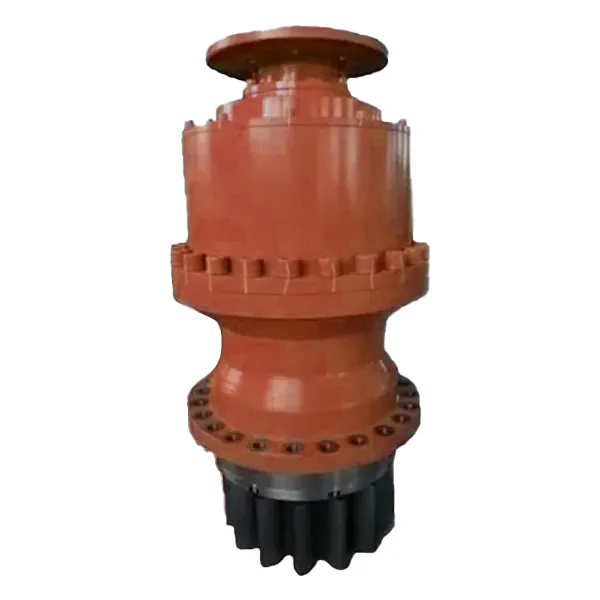

Tampilan Produk & Cutaway

Apa sing Ndadekake Gearbox Yaw Iki Beda Saka Unit Planetary Standar

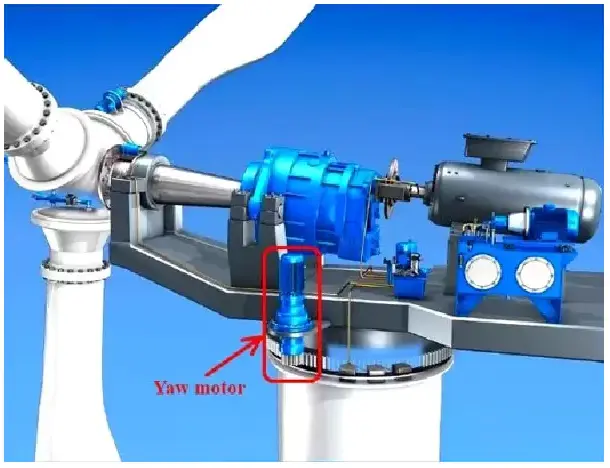

A drive yaw nglampahi umure nyekel rotor menyang angin, mbenerake sudut cilik kaping ewu saben dina. ing gust loading. Siklus tugas kasebut ngukum untu lan segel luwih akeh tinimbang sing terus-terusan transmisi nindakake. Four pancasan desain ing unit iki alamat sing langsung.

01

Nuduhake beban ing telung nganti patang planet

Tata letak planet multi-tataran pamisah torsi input ing saben planet ing bolong, ngethok untu siji beban permukaan kanthi kira-kira 40% dibandhingake karo susunan poros paralel. Ing mesin 3 MW puncak wayahe wis nyebar liwat sawetara dalan kontak tinimbang siji, kang terus pitting adoh saka flanks untu sawise taun koreksi yaw.

02

Set gear karburasi lan lemah, HRC 58–62

Gir baja paduan ngliwati carburising lan quenching, banjur modifikasi profil kanggo ngimbangi deflection ing beban. Kekerasan lumahing ndharat ing pita HRC 58–62 kanthi inti sing angel ing mburine. Dinamis swara sing diukur ing bangku tes tetep ing sangisore 65 dB(A) — luwih murah tinimbang 80 dB(A) khas lawas. gearbox yaw. Waca kitaproduksi gear presisikaca kanggo chain proses lengkap.

03

One-piece omah wesi ulet, IP67 triple seal

Housing dibuwang minangka awak wesi ulet tunggal (QT400-18AL), diolah kanthi panas nganti kekuatan tarik sekitar 600 MPa. Ora ana garis pamisah tegese ora ana dalan kanggo kelembapan. Susunan sealing telung tahap - segel lambe, labirin, lan penghalang pelumas - tahan IP67 marang semprotan uyah, bledug, lan ayunan −40 °C nganti +60 °C katon ing Segara Lor lan situs ara-ara samun.

04

Sensor-siap lan bisa digunakake ing lapangan

Sensor getaran lan suhu bantalan bisa ditemtokake minangka pilihan lan diwaca liwat pinggiran modul sing flag mabur kira-kira 72 jam sadurunge gagal hard. Bantalan sing relubricable lan segel pangopènan-free, supaya modul bisa ditarik lan refitted ing menara. Potongan modular tunggal downtime layanan watara 60% tinimbang tumpukan tradisional.

Parameter kinerja

Spesifikasi umum - Yaw Drive Planetary Gearbox
Range torsi output 1.000 – 80.000 N·m
rasio Gear i = 300 – 2.000
Dhukungan Dhukungan bantalan slew, dipasang flange
Rem listrik Tipe DC lan AC
Poros output Splined utawa karo pinion integral; shafts output didhukung dening bantalan kapasitas heavy-tugas
Motor sing ditrapake IEC motor listrik

Ukuran pigura, rasio lan jinis rem dipilih marang momen nacelle yaw lan flange motor. Yen situs sampeyan mbeta kelas turbulensi dhuwur, takon kolom torsi derated.

Ukuran Frame, Rating Torsi lan Rasio

Ukuran pigura standar - torsi output statis nominal lan puncak
Jinis Torsi Output Nominal (N·m) Torsi Output Statis Puncak (N·m) Rasio (i)
700L 1.000 2.000 297 – 2.153
701L 2.000 4.000 297 – 2.153
703AL 2.500 5.000 278 – 1.866
705AL 5.000 10.000 278 – 1.866
706BL4 8.000 15.000 203 – 2.045
707AL4 12.000 25.000 278 – 1.856
709AL4 18.000 30.000 278 – 1.856
711BL4 35.000 80.000 256 – 1.606
710L4 25.000 50.000 329 – 1.420
711L4 35.000 80.000 256 – 1.606
713L3 50.000 100.000 250 – 1.748
715L4 80.000 140.000 269 ​​– 1.390

Ora yakin pigura sing cocog? Kirimi diameteripun nacelle Panjenengan, daya motor yaw lan kacepetan yaw dibutuhake kanggo kita meja engineering lan kita bakal bali jinis cocog ing telung dina apa.

Carane Yaw Drive ngirim Torsi menyang Nacelle

  1. Gear srengenge njupuk input motor

    Motor yaw nyopir gear srengenge, yaiku ujung input daya sepur. Amarga gear srengenge iku relatif cilik kanggo pindah ring, dadi cepet lan kaleksanane torsi kurang - kang persis apa IEC motore apik.

  2. Planet muter antarane srengenge lan ring internal

    Gear telu utawa papat planet bolong bebarengan karo gear srengenge lan karo gear ring internal. Saben planet muter ing prewangan dhewe nalika revolving ngubengi srengéngé, supaya mbukak dienggo bareng tinimbang klempakan ing siji pasangan untu.

  3. Operator planet ngirimake output kecepatan rendah, torsi dhuwur

    Operator nglumpukake gerakan orbit saben planet lan liwat menyang poros output - splined utawa karo pinion integral - kang drive ring slewing lan nguripake nacelle. Pengurangan disetel dening count waos ring lan srengenge plus nomer planet ing bolong.

  4. Operator ngambang nyerep ayunan momen sing diakibatake dening gust

    Nalika pasukan angin ndadekake wayahe yaw fluktuasi, desain operator ngambang ngijini pindah pindah rada supaya paling telung untu tetep kontak. Data bangku lan lapangan nuduhake kesalahan transmisi tetep ing jero 0,08 ° ing ± 12% fluktuasi momen, nglawan kira-kira 0,3 ° kanggo poros paralel konvensional unit. Dhukungan elastis - karet redaman dhuwur sing digabungake karo shims logam - njupuk kejut frekuensi dhuwur metu sadurunge tekan flank untu.

  5. Sirkulasi tekanan plus pelumasan cipratan tetep kelangan

    Gir puteran mbuwang lenga menyang saluran lenga omah nalika pompa nyedhiyakake bantalan planet ing sekitar 8 L/min. Ing −25 °C sistem isih nahan viskositas ing jero pita ISO VG 320, saéngga gear ora scuff. wiwitan kadhemen. Saluran lenga spiral sing dipasangake karo sirip pendingin nggawa panas menyang omah; ing terus-terusan yaw duty bah lenga tetep ing ngisor 60 °C, kira-kira 12 °C luwih adhem tinimbang tata letak konvensional, sing alon-alon. lubricating tuwa.

Apa Operator Ngomong Sawise Instalasi

"Wolulas sasi ing platform Segara Lor tanpa gagal. Desain sealing lan anti-korosi ngethok kita biaya pangopènan kira-kira 40%, lan respon yaw ing kahanan angin topan kira-kira 25% luwih cepet. tinimbang unit sing kita lakoni sadurunge. Posisi Nacelle tetep ing ± 0,15 °, sing ngangkat generasi taunan kanthi cedhak 8%. Nalika ana masalah sing cocog karo motor, para insinyur ngrampungake kanthi jarak telung jam.

Hans MüllerManajer Pengadaan Teknis, EnerWind Energy Group, Jerman

"We retrofitted situs 3 MW ing ara-ara samun California karo drive yaw iki. Padha nangani 60 ° C dina-wengi ayun, mlaku udakara 30% luwih tenang tinimbang gearbox lawas, lan tahan posisi ± 0.1 ° - sing mung dipindhah. efisiensi generasi munggah 7%. Tim sawise-sales nglakokake inspeksi seprapat lan diganti worn saringan pelumas sadurunge dadi masalah."

Lucas ThompsonGreenPower Renewables, Amerika Serikat

"Nem wulan dadi proyek lepas pantai Skotlandia kanthi kacepetan angin rata-rata 12 m / s: nol bocor, nol ora normal. swara, lan respon yaw babagan 20% luwih cepet tinimbang solusi asli, sing nambahake 9% kanggo angin. efisiensi. Tim teknise tetep karo kita saka komisi liwat pemantauan data lan malah nyetel maneh parameter pelumasan, sing kudu nambah udakara 15% kanggo urip layanan.

Ethan CarterWindHorizon Energy, Inggris

Siap Nemtokake Yaw Drive Panjenengan?

Marang kita wayahe nacelle yaw, pigura motor lan kelas karat situs. Kita bakal reply karo dianjurake ukuran pigura, drawing antarmuka 2D lan kutipan pabrik-langsung - biasane ing 24 jam. Range lengkap kasedhiya ing kitagearbox turbin anginkaca, utawa browsing luwih akehgearbox planetseri.
