Crane Counterweight Hydraulic Cylinder
  • Crane Counterweight Hydraulic CylinderCrane Counterweight Hydraulic Cylinder
  • Crane Counterweight Hydraulic CylinderCrane Counterweight Hydraulic Cylinder

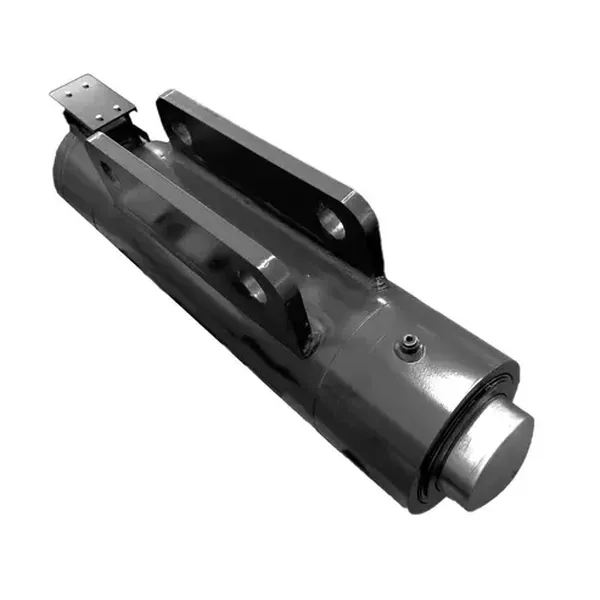

Crane Counterweight Hydraulic Cylinder

Crane counterweight silinder hidrolikkanggo crane mobile lan peralatan port. Ngalih blok counterweight ing wektu nyata supaya boom sway ing ± 1 ° lan nyuda ora seimbang shutdowns. Dibangun kanggo QAY220-kelas 200-220 t crane kabeh-terrain.

mboseniΦ200 mm· BatangΦ100 mm· Stroke180 mm· Tekanan kerja25 / 40 MPa· Bobot124 kg· Gambar No.QAY220.12/13A-00· Baja paduan kelas 35CrMo · Pabrik ISO 9001 · MOQ 1 pc · Stroke khusus kasedhiya · Kutipan sajrone 24 jam.

Bore Φ200 · Rod Φ100 · 25/40 MPa · Pabrik OEM

Crane Counterweight Hydraulic Cylinder kanggoCrane Mobile lan Peralatan Port — Stroke Kustom, Kutipan 24 Jam

Raydafon mrodhuksi silinder hidraulik counterweight crane sing njaga boom sampeyan imbang nalika beban pindhah. Dibangun saka baja paduan kekuatan dhuwur kanthi perawatan permukaan sing dilapisi krom utawa anti-karat, menehi output pasukan sing stabil, kontrol sway boom ± 1 ° lan luwih saka 15% tabungan energi tinimbang silinder konvensional kanthi beban sing padha. Pabrik pasokan langsung saka Ningbo, China - kontrol proses ISO 9001, MOQ 1 potong, stroke khusus lan antarmuka sing dipasang.

Borongan (D)
Φ200 mm
Batang (d)
Φ100 mm
Stroke (S)
180 mm
Instal Jarak
530 mm
Tekanan Kerja
25 / 40 MPa
Bobot
124 kg
Nggambar No.
QAY220.12/13A-00
MOQ
1 Piece

Apa Crane Counterweight Hydraulic Cylinder Apa ing Crane Panjenengan

Silinder hidraulik counterweight minangka aktuator inti sistem counterweight crane seluler. Nalika boom ngluwihi, silinder mindhah blok counterweight ing wektu nyata kanggo njaga pusat gravitasi crane ing envelope aman. Tanpa iku, crane gumantung ing counterweight tetep - tegese salah siji kapasitas angkat suda utawa chassis kudu luwih abot saka perlu.

Silinder counterweight Raydafon bisa digunakake karo sistem kontrol hidrolik crane kanggo nerjemahake sinyal sensor utawa operator menyang posisi counterweight sing tepat. Asil kasebut yaiku gerakan boom sing luwih lancar, kurang goyangan nalika ngangkat ing dina angin, lan luwih sithik mateni sing ora dikarepke saka weker sing ora seimbang. Kanggo panuku sumbersilinder hidrolik industri, iki minangka komponen sing paling langsung mengaruhi wektu siklus lan wates safety.

Yen crane nggunakake fungsi counterweight beda - contone sistem jib luffing - mbandhingakécrane luffing silinder hidrolikutawa browsing lengkapmobile crane hydraulic cylinder rangesadurunge milih.

Spesifikasi Silinder Hidrolik Counterweight Crane

Model standar ing ngisor iki nyakup paling akeh sistem counterweight crane mobile 200-220 t. Lubang khusus, stroke lan jarak pemasangan kasedhiya - kirim gambar sampeyan lan menehi rekomendasi ukuran sajrone 24 jam.

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Crane counterweight drawing ukuran silinder hydraulic - QAY220.12 / 13A-00

Standard Crane Counterweight Hydraulic Cylinder — Data Teknis
Jeneng Silinder Nggambar No. Borongan D Batang d Stroke S Pasang Jarak L Tekanan Kerja Antarmuka M Bobot
Silinder Hidrolik Counterweight QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124 kg
Bore Φ200 mm Rod Φ100 mm Stroke 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Ora ukuran sing sampeyan butuhake? Kita uga mbangun silinder counterweight khusus kanggo kelas tonnage crane liyane. Kirimake antarmuka bore, stroke, tekanan lan pemasangan - utawa mung terusake nomer gambar sampeyan - lan insinyur kita bakal ngonfirmasi pertandingan kasebut.

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Napa Insinyur Pengadaan Milih Silinder Counterweight Raydafon

Telung alasan komersial nyebabake pesenan baleni:interval layanan maneh, pegawe pangopènan ngisor lan output pasukan stabil tengen stroke lengkap.

01

Dhuwur-Kekuwatan Alloy Steel Body

Nolak tekanan dhuwur lan beban abot tanpa deformasi ing tugas sing terus-terusan. Lapisan krom lumahing utawa lapisan anti-karat nangani kahanan situs sing lembab, semprotan uyah lan bledug.

02

Precise Positioning

Bisa digunakake karo sistem kontrol hidraulik crane kanggo telescoping lancar - repositioning counterweight cepet nalika ngangkat, lan imbuhan imbangan tingkat milimeter sak panggonan nggoleki.

03

Instalasi Modular

Cocog karo titik pemasangan crane sing ana tanpa modifikasi skala gedhe. Segel lan port layanan bisa diakses nganggo alat standar - umume panggantos segel rampung sajrone 30 menit ing situs.

04

Irit energi

Output pasukan nyetel ing wektu nyata kanggo kahanan apa. Dibandhingake karo silinder konvensional kanthi kekuatan sing padha, konsumsi energi suda luwih saka 15%.

Aplikasi: Where Buyers Instal Silinder Iki

Silinder hidraulik counterweight ditemtokake ing ngendi wae crane kudu tetep imbang nalika posisi beban utawa boom diganti. Panginstalan khas kalebu:

Port Wadah Crane Crane Ship-to-Shore Tower Crane Kabeh-Terrain Mobile Crane Crawler Crane Crane Instalasi Turbin Angin Rigging Alat Berat Ereksi Struktur Baja Prefabricated Building Lifting Gantry Crane Galangan Kapal

Perlu fungsi crane sing gegandhengan? Review lengkapseri silinder hidrolik mobile craneutawa ingkisaran silinder hidrolik teleskopikkanggo aplikasi ekstensi boom.

Silinder Counterweight Custom - OEM, Label Pribadi lan Produksi Berbasis Gambar

Raydafon minangka produsen silinder hidraulik OEM, dudu perusahaan dagang. Kustomisasi kedadeyan ing fasilitas ISO 9001 kita dhewe ing Ningbo, China - garis sing padha sing nggawe silinder standar kita.

A

Ukuran Bore & Rod

Saka Φ40 mm nganti Φ400 mm bolongan. Rod dilapisi krom atos kanthi diameter khusus lan kekasaran permukaan.

B

Stroke & Pemasangan

Dawane stroke khusus, jarak instalasi, bolongan pin, flange utawa trunnion dipasang kaya sing dibutuhake.

C

Tekanan & Seal

Tekanan kerja nganti 40 MPa lan ndhuwur. Merek segel sing cocog karo suhu lan cairan operasi sampeyan.

D

Coating & Marking

Plating Chrome, lapisan anti-karat utawa lukisan. Papan jeneng lan tandha label pribadi kasedhiya.

Kirim gambar PDF, DWG, DXF utawa STEP kanthi tekanan kerja, aliran lan antarmuka sing dipasang. Insinyur kita ngasilake rekomendasi ukuran lan rega pabrik sajrone 24 jam.

Kontrol Kualitas, Sertifikasi lan Garansi 12 Sasi

Saben silinder counterweight ngliwati rute inspeksi sing didokumentasikan sadurunge dikirim - bukti jejak para panuku ing luar negeri gumantung kanggo persetujuan vendor lan inspeksi mlebu.

  • Proses produksi bersertifikat ISO 9001
  • Verifikasi baja mlebu lan cathetan perawatan panas
  • Bore honing, rod Chrome kekandelan lan laporan roughness lumahing
  • Test tekanan ing 1.5 × dirating tekanan kerja sadurunge packing
  • Seal fit, stroke lan inspeksi dimensi mounting
  • Garansi winates 12 sasi marang cacat manufaktur

Cara Order: MOQ, Lead Time, Packing lan Shipping

MOQ

1 Piece

Ukuran standar dikirim saka 1 potong. Rega volume saka 20 potongan kanggo proyek OEM.

timbal

15 – 30 Dina

Sawise teken konfirmasi lan simpenan. Desain khusus bisa nganti 45 dina.

PAKET

Kasus Kayu

Film anti-karat VCI, desiccant, pallet khusus kanggo bolongan gedhe. Kemasan standar ekspor.

KAPAL

Laut / Udara / Ekspres

istilah EXW, FOB, CIF lan DDP. Dokumen ekspor lengkap: CI, PL, CO, Formulir A/E, sertifikat material.

Crane Counterweight Hydraulic Cylinder — Panuku FAQ

Apa fungsi silinder hidrolik counterweight crane?

Iku mindhah blok counterweight ing wektu nyata kanggo njaga pusat gravitasi crane ing amplop aman nalika boom ngluwihi utawa beban gerakane. Iki ngidini sasis sing luwih entheng kanggo ngangkat beban sing padha, nyuda sway boom lan ngilangi mati sing disebabake dening weker sing ora seimbang.

Apa spesifikasi standar silinder counterweight crane sampeyan?

Bore Φ200 mm, rod Φ100 mm, stroke 180 mm, jarak instalasi 530 mm, tekanan kerja 25 MPa lan 40 MPa, antarmuka 3-G1 / 4 · M20 × 1,5 · 2-M14 × 1,5, bobot 124 kg. Drawing nomer QAY220.12 / 13A-00.

Sampeyan bisa ngatur antarmuka bore, stroke lan soyo tambah?

ya wis. Kita mbangun silinder counterweight khusus kanthi bolongan saka Φ40 mm nganti Φ400 mm, stroke khusus lan jarak instalasi, bolongan pin utawa pemasangan flange, lan benang antarmuka sing dibutuhake. Kirim gambar PDF, DWG, DXF utawa STEP lan kita bakal ngutip sajrone 24 jam.

Apa tekanan kerja maksimum?

Model standar dirating 25 MPa kontinu lan puncak 40 MPa. Rating tekanan sing luwih dhuwur kasedhiya ing panyuwunan kanthi pilihan segel sing cocog lan kekandelan krom rod.

Apa MOQ, wektu timbal lan garansi?

MOQ 1 piece kanggo ukuran standar. Wektu timbal 15-30 dina sawise konfirmasi teken lan simpenan. Garansi winates 12 sasi marang cacat manufaktur. Dokumen ekspor lengkap diwenehake karo saben kiriman.

Model crane sing nggunakake silinder counterweight iki?

Iki dirancang kanggo crane seluler kelas QAY220 lan crane kabeh medan sing padha karo 200–220 t. Kita uga nyedhiyakake silinder counterweight kanggo kelas tonase liyane - kirim model crane lan nomer gambar kanggo mriksa kompatibilitas.

Carane nginstal silinder counterweight ing crane ana?

Silinder nggunakake desain pemasangan modular sing cocog karo titik pemasangan crane tanpa modifikasi gedhe. Konfirmasi diameter pin sing dipasang, jarak instalasi lan antarmuka hidrolik sadurunge pesen. Gambar instalasi rinci diwenehake karo kiriman. Insinyur kita uga bisa mriksa rencana instalasi sadurunge dikirim.

Bisa supaya sampel sadurunge manggonke supaya akeh?

ya wis. Pesenan sampel ditampa kanggo ukuran standar. Biaya sampel lan barang dipetik kanthi kapisah lan bisa dikreditake marang pesenan akeh pisanan.

Nyuwun Kutipan Cylinder Counterweight Crane

Kirim model crane, nomer gambar utawa tekanan kerja. Teknisi kita mangsuli sajrone 24 jam kanthi rekomendasi ukuran lan rega pabrik.
