Forklift Tilt Cylinder
  • Forklift Tilt CylinderForklift Tilt Cylinder
  • Forklift Tilt CylinderForklift Tilt Cylinder
  • Forklift Tilt CylinderForklift Tilt Cylinder

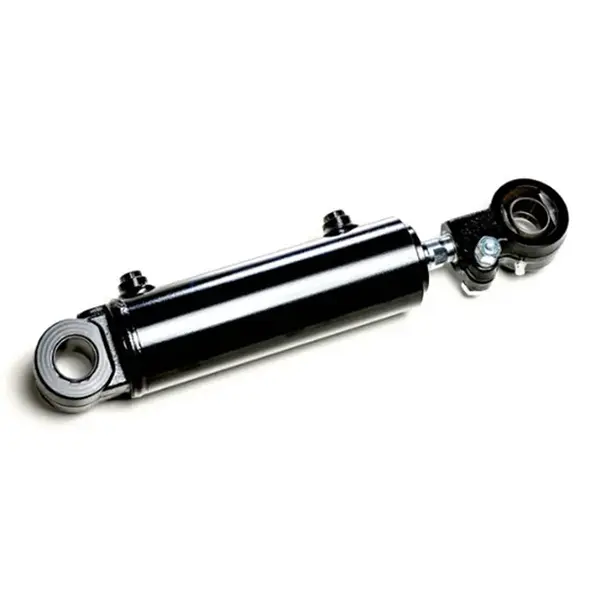

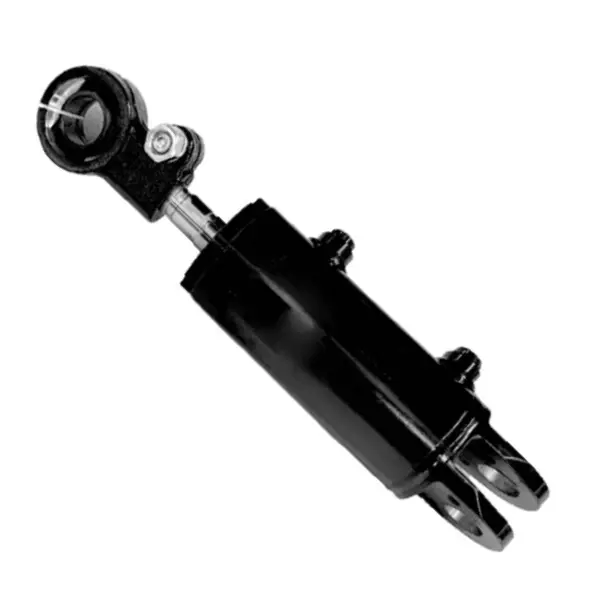

Forklift Tilt Cylinder

Silinder miring forklift Raydafon minangka silinder hidraulik sing dirancang khusus kanggo kontrol miring tiang garpu ing forklift 1.5-18 ton. Diprodhuksi saka baja kekuatan dhuwur kanthi piston sing cocog, awak silinder, rod lan set segel. Tekanan kerja 7-14 MPa, ora ana fluktuasi tekanan ing beban. Dhiameter bolongan standar 60-100 mm, diameter rod 25-40 mm, stroke 32-193 mm. Fiksasi meneng lan sambungan ring retaining ngidini panggantos segel lenga ing menit tanpa njabut mast. Cocog kanggo operasi gudang, pabrik lan pelabuhan. Bore khusus, stroke lan jarak instalasi kasedhiya kanggo merek forklift OEM. MOQ 50 unit, 25-35 dina akeh wektu timbal. Kirim model forklift, syarat bore/stroke lan jumlah kanggo kutipan.
Raydafon OEM · Suku Cadang Forklift

Silinder Miring Forklift Kustom kanggo Forklift 1.5-18 Ton - Pasokan Langsung Produsen OEM

Silinder miring forklift minangka komponen hidrolik sing ngontrol miring maju lan mundur saka tiang lan garpu. Raydafon ngasilake silinder miring kanggo forklift 1,5-18 ton kanthi nggunakake baja kekuatan dhuwur lan set piston / rod / segel sing cocog. Tekanan kerja stabil ing 7-14 MPa ing beban. Fiksasi meneng lan sambungan ring retaining ngidini panggantos segel lenga ing menit tanpa njabut mast. Cocog kanggo loading gudang, ngangkat pabrik lan turnover port.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Tekanan kerja
Φ60-100 mm diameteripun bolongan
Φ25-40 mm diameteripun rod
32-193 mm Stroke
3,4-22 kg Unit bobot
Anatomi produk

Nang Silinder Ngiringake - 25 Bagian sing Cocok

Silinder ora dirakit saka hardware komoditas. Piston, awak silinder, rod piston lan set segel dicocogake minangka set, padha karo cara tukang fitter sing berpengalaman ngrampungake pasangan sing cocog. Mulane silinder mlaku kanthi stabil ing tekanan dhuwur nganti pirang-pirang taun tanpa kelangan tekanan kelenjar.

Tonnage forklift sing beda-beda nggunakake diameter lan stroke njero sing beda, saengga model silinder miring kudu cocog karo truk. Raydafon saham lan mrodhuksi pitu model standar saka QA20V500 liwat A45M300, lan bisa gawé model adat marang drawing customer. Kanggo truk sing mbutuhake fungsi angkat vertikal, Raydafon uga ngasilakeForklift Lift Cylinder.

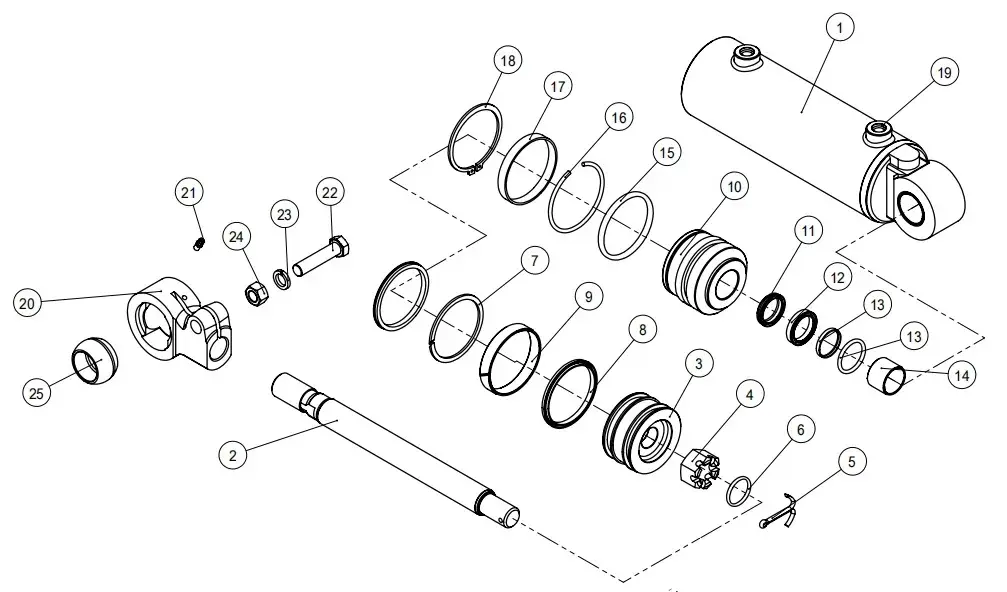

Forklift tilt cylinder parts anatomy
Diagram bagean nomer - 25 komponen sing cocog

25-Dhaptar Komponen Bagean

Parts sing nomer ngisor kanggo cocog tampilan mbledhos. Nomer 1-25 cocog karo diagram ing ndhuwur.

01Silinder Housing assy
02Piston Rod
03Piston
04Kacang Hex
05Cotter Pins
06O-Ring
07Back-Ring
08Segel bolongan
09Nganggo-Ring
10Pandhu Bush
11Penghapus debu
12U-Ring
13Rod Segel
14Du Bush
15O-Ring
16Kawat Bundar
17Gantungan Kunci
18Circlips Kanggo Shaft
19Plug
20Clevis
21Grease Puting
22Bolt
23Spring Washers
24Nut
25Bantalan bunder

Matriks Model Standar - Kombinasi Pitu Bore/Stroke

Pilih model sing cocog karo tonase forklift lan pola pemasangan, utawa kirim gambar OEM kanggo mbangun khusus. Kabeh model sing kapacak ing ngisor iki nuduhake arsitektur piston / rod / segel sing padha.

Nomer gambar Bore ΦD Rod d Stroke S Instal. L Tekanan Pelabuhan Bobot
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1.5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 MPa 2-M16×1.5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18.1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18.1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18.1 MPa 2-M16×1.5 22 kg

Ora bisa nemokake model sampeyan? Kirimi nomer gambar OEM utawa sampel fisik. Raydafon reverse-engineers, mrodhuksi sampel lan kuotasi kumpulan ing drawing padha. Kanggo jangkoan silinder hidrolik forklift sing luwih akeh, delengForklift Hydraulic Cylinderkategori.

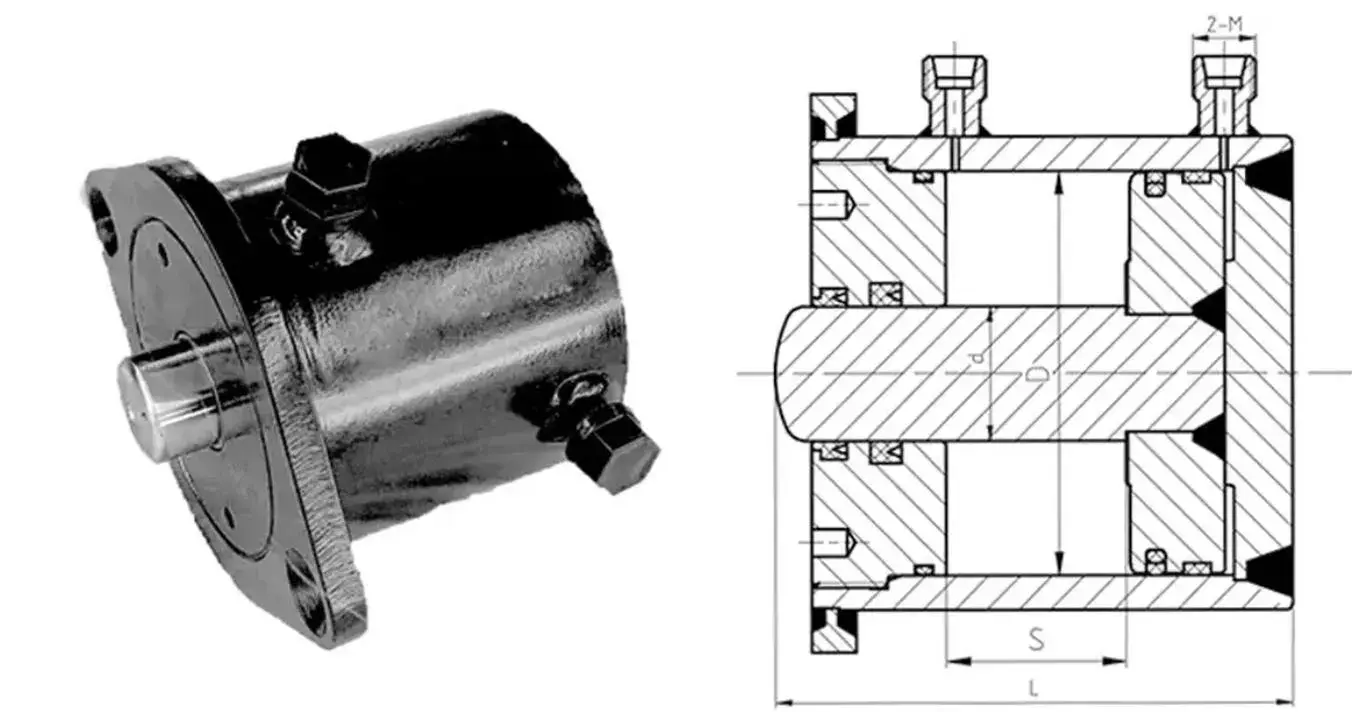

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 stroke

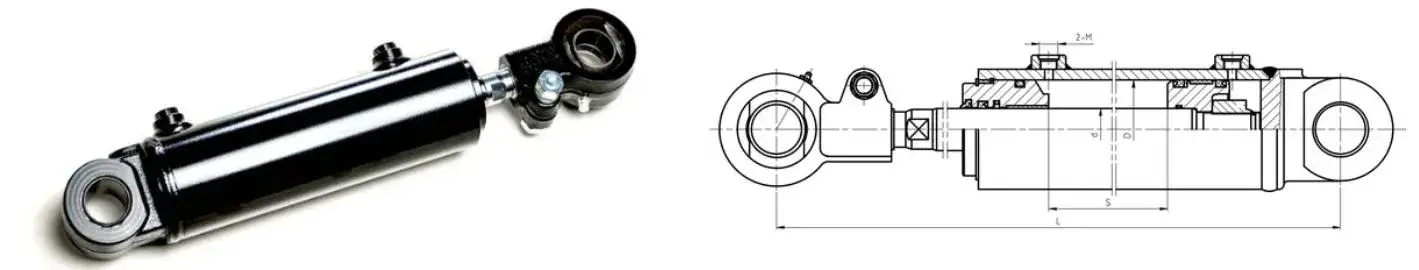

Forklift tilt cylinder dimension drawing 2
Model S16N450 / RTE35M300 / A15N450

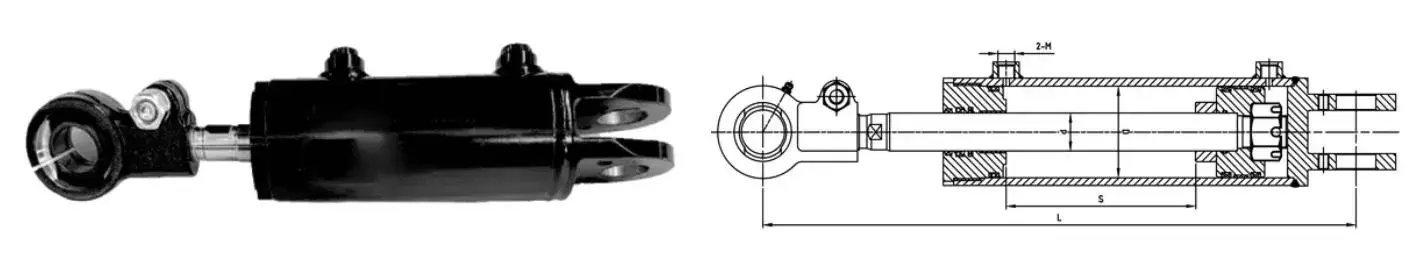

Forklift tilt cylinder dimension drawing 3
Model A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Ringkesan instalasi - pola mounting lan dimensi antarmuka
Prinsip kerja

Carane Tilt Cylinder Obah Mast

Silinder miring nyurung piston kanthi gerakan bolak-balik sing ndadekake mast miring maju lan mundur. lenga hidrolik lumebu liwat salah siji saka rong bandar ing basa silinder; rod piston ngluwihi lan nyurung mast maju, utawa retracts lan narik mast bali. Beda karo komponen hidrolik liyane, silinder iki mlaku kanthi lancar ing loro arah amarga permukaan bolongan lan rod cocog karo set segel.

Ing kargo abot utawa ora duwe aturan baku, operator nggunakake fungsi ngiringake kanggo tingkat beban sadurunge ngangkat. Kontrol sudut sing akurat yaiku nyegah beban saka owah-owahan lan njaga truk stabil. Raydafon nguji silinder miring ing tekanan kerja 7-14 MPa kanggo mesthekake yen respon tetep lancar ing beban lengkap.

Kaluwihan saka Raydafon Forklift Tilt Cylinders

01

Stabil ing tekanan dhuwur

Set piston, rod lan segel sing cocog njaga tekanan stabil ing 7-14 MPa. Ora ana fluktuasi ing beban abot utawa sajrone shift kerja sing dawa.

02

senyawa segel tahan nyandhang

Segel digawe saka senyawa tahan nyandhang kanthi bocor lenga sing sithik lan nyandhang sithik. Bisa dipercaya ing gudang bledug utawa lingkungan sing lembab.

03

Desain pangopènan cepet

Fiksasi sekrup lan sambungan ring retaining ngidini panggantos segel lenga ing sawetara menit. Ora perlu mbusak kabeh mast saka truk.

04

Pitu model standar

Bore Φ60 nganti Φ100, rod Φ25 nganti Φ40, stroke 32 nganti 193 mm. Nyakup paling akeh aplikasi forklift 1.5-18 ton tanpa urutan perkakas khusus.

05

dhukungan OEM

Kirimi merek lan model forklift, utawa nomer gambar. Raydafon reverse-engineers, conto lan kuotasi kumpulan adat ing drawing padha.

06

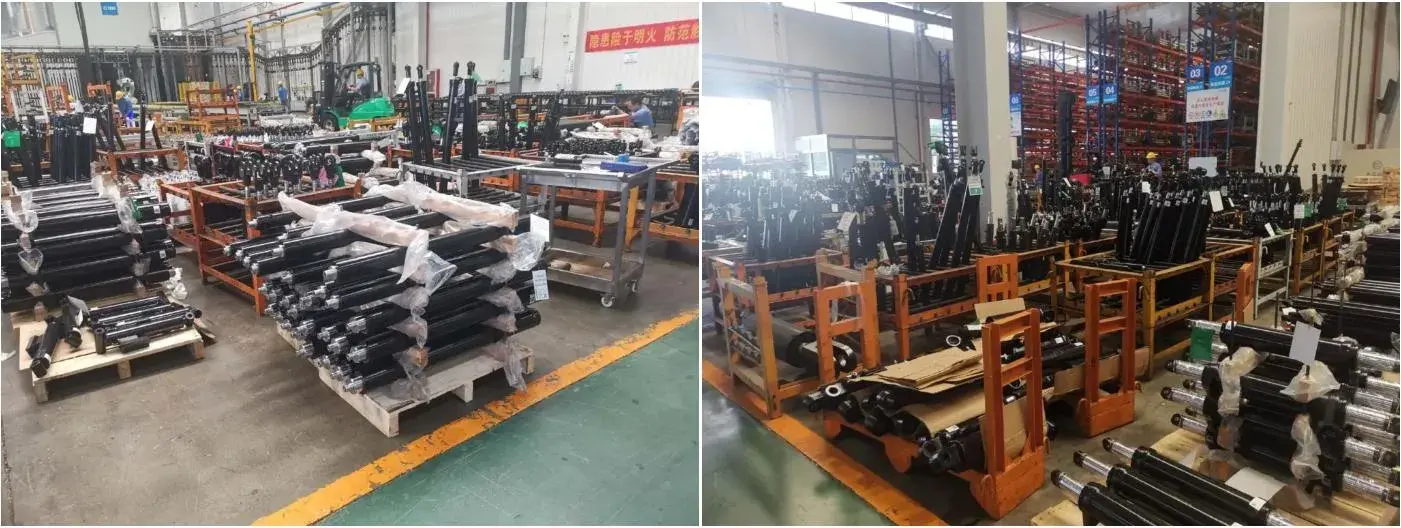

Pabrik pasokan langsung

Diprodhuksi ing pabrik Raydafon dhewe. Pelanggan menehi hasil karo pabrikan, dudu pedagang. Tanggepan sawise-sales cepet lan kualitas kumpulan stabil.

Where Forklift Tilt Cylinders Digunakake

  • A
    Gudang loading lan unloading

    Pemuatan kontainer, pallet picking lan transfer rak ing ngendi operator kudu level beban sadurunge ngangkat. Kontrol sudut sing akurat nyegah pamindhahan kargo.

  • B
    Operasi lifting pabrik

    Beban industri sing abot utawa ora teratur ing ngendi forklift kudu miringake mast maju utawa mundur kanggo ngimbangi beban sajrone siklus angkat.

  • C
    Pelabuhan lan turnover logistik

    Lingkungan siklus tugas abot sing terus-terusan ing ngendi silinder miring bisa dianggo ewonan siklus saben shift. Segel sing cocog lan kurang nyandhang tetep mlaku tanpa bocor.

  • D
    Distribusi aftermarket lan spare parts

    Dealer forklift lan supplier aftermarket sing mbutuhake silinder miring sing padha karo OEM sing bisa dipercaya kanggo truk 1.5-18 ton. Simpenan gudang lan produksi khusus kasedhiya.

Lembar Spesifikasi Order

Jangkoan ton
Forklift 1,5 nganti 18 ton
Tekanan kerja
7-14 MPa (puncak diuji nganti 18.1 MPa ing model sing dipilih)
diameteripun bolongan
Φ60 nganti Φ100 mm
diameteripun rod
Φ25 nganti Φ40 mm
Stroke
32 kanggo 193 mm
Jarak instalasi
109 kanggo 565 mm
Unit bobot
3,4 kanggo 22 kg
Pelabuhan / antarmuka
2-M14×1.5 / 2-M16×1.5 / 2-G1/4
Majelis
Fiksasi meneng + sambungan ring retaining kanggo panggantos segel cepet
Set segel
Penghapus debu, U-ring, rod seal, hole seal, back-ring, O-ring, wear-ring, du bush
Kustomisasi
Bore khusus, rod, stroke, jarak instalasi, jinis port; OEM packaging lan label pribadi
MOQ
50 unit saben model
Wektu timbal akeh
25-35 dina sawise simpenan lan teken persetujuan
Basis kutipan
Model lan tonase forklift, syarat bore/stroke, ukuran port, jumlah, port tujuan

Kepiye Pesenan Sampeyan Liwat Raydafon

  1. 01

    Ringkesan Aplikasi

    Kirim merek lan model forklift, tonase, bore/rod/stroke sing dibutuhake, ukuran port, jumlah lan port tujuan.

  2. 02

    Pemilihan Model

    Raydafon nandheske apa model standar (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) pas, utawa yen mbangun adat dibutuhake.

  3. 03

    Sampel lan Drawing Persetujuan

    Kanggo mbangun adat, Raydafon mbalikke-engineers bagean OEM, mrodhuksi sampel, lan konfirmasi bolongan, stroke, jarak instalasi lan dimensi port karo panuku.

  4. 04

    Cylinder Body lan Rod Machining

    Dhuwur-kekuatan awak silinder baja wis diasah kanggo toleransi. Piston rod wis lemah lan krom dilapisi hard kanggo nyandhang resistance.

  5. 05

    Majelis lan Test Tekanan

    Piston, segel, guide bush lan clevis dipasang. Silinder diuji tekanan kanggo bocor lan stroke lancar ing tekanan sing dirating.

  6. 06

    Packing lan Pangiriman

    Silinder dikemas ing kasus kayu kanthi lenga anti-karat lan tutup mburi protèktif. Dikirim kanthi segara, udhara utawa ekspres kanthi dhaptar pengepakan, invoice lan laporan inspeksi.

Dhukungan Dhukungan lan Kualitas

  • ✓
    Sertifikat Bahan

    Badan silinder lan sertifikat materi rod, lembar data senyawa segel sing diwenehake saben kiriman.

  • ✓
    Laporan Uji Tekanan

    Saben silinder tekanan-dites ing dirating meksa sadurunge packing. Kebocoran, kelancaran stroke lan pas port direkam.

  • ✓
    Rekam Inspeksi Dimensi

    Bore, rod, stroke, jarak instalasi lan dimensi port direkam marang specification dhawuh utawa drawing customer.

  • ✓
    Packing Ekspor

    Kasus kayu kanthi lenga anti karat lan tutup mburi protèktif. Gedhe silinder batch palletized lan strapped kanggo angkutan laut.

Pitakonan sing Sering Ditakoni

Apa iku silinder miring forklift?

Silinder miring forklift yaiku silinder hidrolik sing ngontrol miring maju lan mundur saka tiang lan garpu. Iki minangka salah sawijining komponen inti sistem hidrolik forklift, bebarengan karo silinder angkat lan silinder kemudi. Nalika operator mindhah tuas ngiringake, silinder ngluwihi utawa retracts, kang muter mast babagan poros ngisor lan ngganti amba garpu.

Kisaran ton apa sing ditrapake Raydafon?

Raydafon ngasilake silinder miring forklift kanggo forklift 1,5-ton nganti 18-ton. Model standar nutupi diameter bolongan saka Φ60 mm nganti Φ100 mm, diameter rod saka Φ25 mm nganti Φ40 mm, lan stroke saka 32 mm nganti 193 mm. Bore lan stroke khusus kasedhiya kanggo merek forklift OEM.

Apa tekanan kerja sing bisa ditindakake silinder?

Silinder kasebut dirating kanggo tekanan kerja 7-14 MPa ing kisaran model standar, kanthi kemampuan tekanan puncak diuji ing 18.1 MPa ing model tartamtu kayata S16N450-600000-001Z lan RTE35M300-600000-500.

Apa bahan lan segel sing digunakake?

Housing silinder lan rod piston digawe saka baja kekuatan dhuwur. Set segel kalebu wiper bledug, U-ring, segel rod, segel bolongan, back-ring, O-ring, nyandhang-ring lan du grumbulan. Segel nggunakake senyawa tahan nyandhang, sing menehi kebocoran lenga sing sithik lan kurang nyandhang ing gudang sing mbledug utawa lingkungan sing lembab.

Carane angel pangopènan?

Silinder nggunakake fiksasi meneng lan sambungan ring retaining. Staff Maintenance bisa ngganti segel lenga utawa troubleshoot silinder dening unscrewing ngawut-awut lan njabut ring retaining. Iki bisa rampung ing sawetara menit tanpa mbusak kabeh mast saka forklift.

Apa Raydafon bisa ngasilake silinder OEM kanggo merek forklift tartamtu?

ya wis. Raydafon ndhukung produksi OEM marang gambar customer utawa sampel ana. Kirim merek lan model forklift, diameter bore, diameter rod, stroke, jarak instalasi, ukuran port lan jumlah, lan Raydafon bakal ngutip silinder miring khusus.

Apa MOQ lan wektu timbal?

MOQ yaiku 50 unit saben model. Wektu timbal akeh yaiku 25-35 dina sawise disetujoni simpenan lan teken, gumantung saka kerumitan model lan jumlah pesenan.

Kepiye carane njaluk kutipan?

Kirimi model forklift lan tonase, diameter bolongan sing dibutuhake, diameter rod, stroke, jarak instalasi, ukuran port, jumlah lan port tujuan. Raydafon bakal mangsuli karo kutipan FOB Ningbo, wektu timbal lan rincian pengepakan.

Siap kanggo Source Custom Forklift Tilt Cylinders?

Kirimi model forklift lan tonase, syarat bore/stroke, ukuran port lan jumlah pesenan. Raydafon bakal ngonfirmasi model utawa ngrancang bangunan khusus, banjur menehi penawaran FOB Ningbo kanthi wektu timbal lan rincian pengepakan.
