Kepiye Desain Gearbox Worm Ndhukung Tata Letak Peralatan Kompak?

Ing desain peralatan industri modern, papan minangka premium. Insinyur terus-terusan golek cara kanggo nyuda tapak mesin tanpa ngrusak kinerja utawa linuwih. Inggearbox cacingdesain nawakake solusi milutaken, mbisakake tata peralatan kompak liwat transmisi daya sudhut tengen unik, rasio abang siji-tataran dhuwur, lan keluwesan integrasi. Ora kaya kotak gear sumbu utawa planet, kotak gear cacing entuk pengurangan kacepetan sing signifikan ing tahap siji-nganti 100: 1-nalika poros input lan output dipanggonke ing sudut 90 derajat. Konfigurasi sudut tengen iki ngidini motor dipasang ing jejere utawa ing ngisor poros sing didorong, kanthi drastis nyuda dawa sakabèhé saka drive train. Ing Raydafon Technology Group Co., Limited, pabrik kita duwe spesialisasi ing desain kotak gear cacing luwih saka rong puluh taun, lan kita wis nyekseni kepiye produk bisa ngidini para pelanggan nyilikake jejak mesin nganti 35 persen. Artikel iki nliti fitur desain khusus sing ndhukung kekompakan, didhukung dening spesifikasi teknis lan data aplikasi nyata.

Nanging kompak saka gearbox cacing ngluwihi orientasi poros. Desain kasebut ngidini rasio torsi-kanggo-bobot sing dhuwur, tegese kothak gear sing luwih cilik bisa ngirim daya sing padha karo unit poros paralel sing luwih gedhe. Kajaba iku, kemampuan ngunci mandhiri saka akeh kotak gear cacing ngilangi kabutuhan rem eksternal kanggo nahan aplikasi, luwih ngirit ruang lan nyuda jumlah komponen. Pabrik kita wis ngrancang seri kothak gear cacing kanthi poros output berongga lan flanges pemasangan modular, sing ngidini kopling langsung menyang poros sing didorong tanpa mbutuhake bantalan utawa kopling tambahan. Fitur-fitur kasebut sacara kolektif nggawe kotak gear cacing dadi pilihan sing disenengi kanggo sistem conveyor, mesin kemasan, peralatan penanganan material, lan akeh aplikasi liyane ing papan sing sithik. Ing pandhuan lengkap iki, kita bakal nganalisa unsur desain utama, nyedhiyakake spesifikasi produk sing rinci, lan nuduhake praktik paling apik saka Raydafon kanggo mbantu sampeyan entuk tata letak peralatan sing paling kompak.

Daftar Isi

• 1. Kenapa Transmisi Daya Sudut Kanan Nggawe Worm Gearbox Cocog kanggo Tata Letak Kompak?
• 2. Kepiye Kapadhetan Torsi Dhuwur Ngurangi Ukuran Gearbox Tanpa Ngorbanake Kinerja?
• 3. Apa Spesifikasi Utama saka Seri Worm Gearbox Kita?
• 4. Kepiye Shaft Hollow lan Pilihan Motor Terpadu Luwih Ngirit Spasi?
• Pitakonan sing Sering Ditakoni (FAQ)
• Kesimpulan lan Konsultasi Kustomisasi

Napa Transmisi Daya Sudut Tengen Nggawe Worm Gearbox Cocog kanggo Tata Letak Kompak?

Fitur paling khas saka gearbox cacing yaiku transmisi daya sudut tengen. Ing kotak gear poros paralel khas, poros input lan output ana ing sumbu sing padha, sing mbutuhake motor diselehake ing baris karo poros sing didorong. Iki nyebabake sepur drive sing dawa lan linear sing asring metu saka pigura mesin, nambah jejak peralatan sakabèhé. Gearbox cacing, Nanging, nggunakake cacing (sekrup) kanggo drive rodha cacing, karo shafts oriented ing 90 derajat. Iki ngidini motor bisa dipasang jejeg poros output, èfèktif "lempitan" drive Sepur menyang kompak L-wangun. Geometri iki utamané mupangati ing aplikasi sing jembar utawa dawa mesin diwatesi, kayata ing sistem conveyor, mesin seluler, utawa komponen sel robot.

Kauntungan tata letak khusus saka desain sudut tengen kotak gear cacing:

• Ngurangi dawa sakabèhé:Kanthi posisi motor ing jejere kotak gear, total dawa sepur drive bisa dikurangi 30 nganti 50 persen dibandhingake karo kotak gear inline kanthi daya motor sing padha. Iki mbisakake desainer peralatan kanggo pas drive menyang spasi tighter.
• Orientasi pemasangan serbaguna:Kothak gear cacing kita bisa dipasang ing posisi apa wae - dipasang ing sikil, dipasang ing flange, utawa dipasang ing batang. Omah wis dirancang karo macem-macem pasuryan soyo tambah, saéngga gearbox ditempelake langsung menyang pigura mesin tanpa mbutuhake tambahan kurung support.
• Adaptor motor terpadu:Kita nawakake macem-macem adaptor motor sing ngidini langsung dipasang motor IEC utawa NEMA menyang omah input gearbox. Iki ngilangi kabutuhan kopling antarane motor lan gearbox, ngirit dawa sumbu tambahan lan nyuda masalah keselarasan.
• Penghematan ruang lateral:Ing peralatan kanthi macem-macem sumbu drive, kayata tabel indeksasi multi-stasiun utawa sistem panyimpenan otomatis, gearbox cacing bisa dipasang kanthi kompak sisih-sisih amarga poros input madhep mlebu, nyilikake jembar total bank drive.

Kanggo nggambarake potensial ngirit papan, nimbang sistem conveyor sing dirancang kanggo pabrik pangolahan panganan. Desain asli nggunakake gearbox helical-bevel karo motor dipasang inline, mbutuhake dawa drive total 850 mm. Tanduran kasebut kudu nyuda jembar conveyor supaya pas ing lorong sing sempit. Kanthi ngalih menyang desain kotak gear cacing kita kanthi dipasang motor sudut tengen, dawa drive dikurangi dadi 460 mm - nyuda 46 persen. Iki ngidini pabrik nginstal conveyor ing lorong sing kasedhiya tanpa modifikasi struktural. Kothak gear cacing uga nyedhiyakake rasio pengurangan 20: 1 sing dibutuhake ing tahap siji, luwih nyuda jumlah komponen lan nyederhanakake perakitan.

Salajengipun, desain sudut tengen mbisakake gearbox cacing diselehake langsung ing titik aplikasi daya, nyuda kabutuhan shaft drive dawa, bantalan tambahan, lan struktur pendukung. Pabrik kita ingRaydafon Technology Group Co., Limitednawakake opsi extension poros adat sing ngidini output gearbox langsung melu karo poros input mesin, mbusak perlu kanggo flange kopling kapisah. Pendekatan terpadu iki ora mung ngirit ruang nanging uga nyuda jumlah titik keselarasan kritis, nambah linuwih sakabèhé. Ringkesan, geometri sudut tengen kothak gear cacing minangka dhasar kompak, lan dadi sebab utama kenapa para desainer milih teknologi cacing kanggo aplikasi sing diwatesi ruang.

Kepiye Kapadhetan Torsi Dhuwur Ngurangi Ukuran Gearbox Tanpa Ngorbanake Kinerja?

Kapadhetan torsi - jumlah torsi sing dikirim saben unit ukuran gearbox - minangka parameter kritis kanggo desain peralatan kompak. Kothak gear cacing unggul ing wilayah iki amarga tumindak geser ing antarane cacing lan roda cacing, sing ngidini area kontak gedhe kanggo distribusi beban. Ora kaya gear spur utawa helical, sing mung sawetara untu sing kontak ing wektu tartamtu, gear cacing nduweni keterlibatan untu sing terus-terusan ing sadawane cacing, nyebarake beban ing permukaan sing luwih gedhe. Iki ngidini kothak gear cacing entuk kapasitas torsi sing luwih dhuwur tinimbang kotak gear poros paralel kanthi jarak tengah sing padha. Akibate, kothak gear cacing sing luwih cilik bisa nangani torsi sing padha karo alternatif sing luwih gedhe lan luwih abot, langsung nyumbang kanggo kompak peralatan.

Faktor utama sing nambah kapadhetan torsi ing desain kotak gear cacing:

• Profil waos sing dioptimalake (jinis ZAI utawa ZI):Kothak gear cacing kita nggunakake cacing sing hardened lan lemah kanthi profil ZI (involute), digabungake karo roda cacing tembaga. Kombinasi iki nyedhiyakake kapasitas beban dhuwur lan koefisien gesekan sing sithik, ngidini gearbox ngirim nganti 1,500 Nm torsi ing omah ukuran 63 jarak tengah.
• Pilihan bantalan dhuwur:Kita nggunakake bantalan roller tapered ing poros cacing lan bantalan kontak sudut tugas berat ing poros output. Bantalan iki bisa nangani beban radial lan aksial, mesthekake yen gearbox njaga rating torsi sanajan ing kahanan beban sing overhung.
• Pelumasan lan pendinginan sing luwih apik:Omah gearbox cacing dirancang kanthi kapasitas lenga internal sing gedhe lan sirip pendinginan, supaya panas bisa ilang kanthi cepet. Iki tegese gearbox bisa operate ing torsi sing dirating terus-terusan tanpa derating termal, sing mbutuhake unit sing luwih gedhe.
• Cacing hardened (58-62 HRC):Cacing kita wis hardened cilik sawise mecah, asil ing lumahing nyandhang-tahan karo inti angel. Iki ngluwihi umur kesel gearbox lan njaga kapasitas torsi sajrone jutaan siklus.

Kanggo ngitung kauntungan kepadatan torsi, kita mbandhingake kothak gear cacing (jarak tengah 80 mm) kanthi kotak gear heliks kanthi ukuran sing padha. Kothak gear cacing entuk torsi output sing dirating 2,100 Nm, dene unit heliks ngasilake 1,400 Nm ing volume omah sing padha. Kapadhetan torsi 50 persen sing luwih dhuwur iki tegese desainer peralatan bisa nggunakake gearbox cacing sing luwih cilik kanggo entuk kinerja sing padha, ngirit ruang lan bobot. Ing aplikasi peralatan seluler, kayata mesin pertanian utawa peralatan penanganan material, pengurangan bobot iki uga nambah efisiensi bahan bakar lan nyuda beban struktur.

Pabrik kita uga wis ngembangake varian desain sing diarani kotak gear cacing "torque-dense", sing nggunakake lenga sintetik sing diformulasikan khusus sing nyuda gesekan nganti 30 persen, supaya output torsi luwih dhuwur tanpa nambah jarak tengah. Varian iki populer ing aplikasi kayata mesin roll-forming lan peralatan pencitraan medis, ing ngendi papan banget winates nanging torsi dhuwur penting. Kanthi milih desain gearbox cacing sing bener saka Raydafon, desainer peralatan bisa entuk tata letak sing luwih kompak tanpa ngrusak kekuwatan utawa linuwih.

Apa Spesifikasi Utama saka Seri Worm Gearbox Kita?

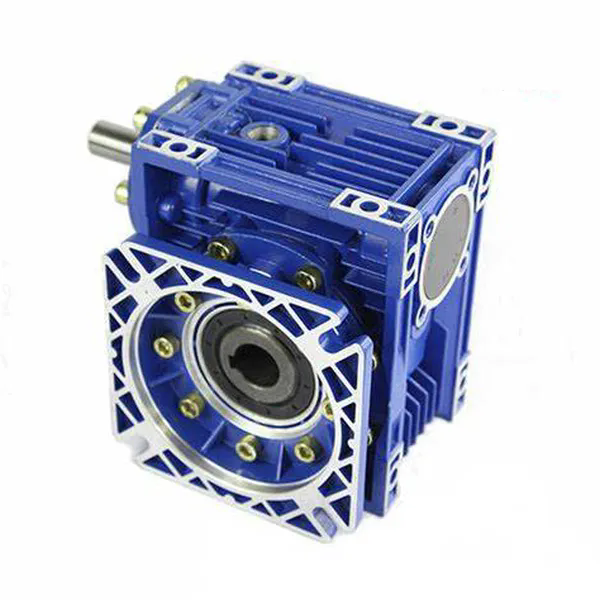

Raydafon Technology Group Co., Limited nawakake macem-macem ukuran kotak gear cacing, saka unit miniatur (jarak tengah 30 mm) nganti model tugas abot (jarak tengah 200 mm). Saben seri kasedhiya karo macem-macem rasio reduksi (5: 1 kanggo 100: 1), opsi soyo tambah, lan konfigurasi poros output. Tabel ing ngisor iki ngringkes spesifikasi kanggo model kotak gear cacing sing paling populer, sing digunakake sacara ekstensif ing peralatan kemasan, pangiriman, lan otomatisasi. Kabeh unit dites kanggo standar ISO 9001 lan kasedhiya karo sertifikasi ATEX kanggo atmosfer mbledhos. Pabrik kita uga nyedhiyakake layanan ukuran khusus kanggo cocog karo syarat torsi lan papan sampeyan.

Saliyane ukuran standar, pabrik kita nawakake versi "cekak" saka gearbox cacing kanthi dawa omah sing suda kanggo aplikasi sing ambane sakabehe kritis. Iki digayuh kanthi nggunakake susunan bantalan sing luwih kompak lan reservoir minyak sing suda, kanthi ora ana pengorbanan ing rating torsi amarga geometri internal sing dioptimalake. Kita uga nawakake varian stainless steel kanggo industri pangan lan farmasi, ing ngendi kepatuhan cuci lan tahan karat dibutuhake. Kabeh produk gearbox cacing didhukung garansi 2 taun lan kalebu manual pangguna sing rinci kanthi rekomendasi pelumasan lan jadwal pangopènan.

Pabrik kita uga nyedhiyakake ukuran bolongan khusus, dimensi dalan, lan flensa sing dipasang kanggo cocog karo peralatan sing wis ana. Kita njaga inventaris ekstensif unit gearbox cacing standar kanggo pangiriman langsung, lan kita bisa ngasilake pesenan khusus kanthi wektu timbal paling cendhak 15 dina kerja. Tim teknik kita kasedhiya kanggo mbantu sampeyan milih kothak gear cacing sing optimal kanggo tata letak peralatan kompak, ora mung nimbang torsi lan rasio nanging uga watesan ruang, faktor lingkungan, lan syarat swara.

Kepiye Shaft Hollow lan Pilihan Motor Terpadu Luwih Ngirit Spasi?

Ngluwihi geometri sudut tengen lan kapadhetan torsi dhuwur, gearbox cacing nawakake fitur desain tambahan sing nyuda jejak peralatan kanthi dramatis. Loro sing paling impact yaiku pilihan poros output berongga lan konfigurasi motor (gearmotor) terpadu. Kotak gear cacing poros kothong ngidini poros sing didorong mesin bisa langsung liwat output kotak gear, ngilangi kabutuhan kopling, dhukungan bantalan sing kapisah, lan mekanisme keselarasan. Sambungan langsung iki ora mung ngirit ruang nanging uga nyuda jumlah komponen, nyuda biaya lan syarat pangopènan. Pabrik kita wis ngembangake macem-macem kotak gear cacing poros kothong kanthi sambungan keyed utawa shrink-disc, sing nutupi diameter poros saka 14 mm nganti 75 mm.

Keuntungan ngirit ruang utama saka poros kothong lan desain motor terpadu:

• Poros berongga ngilangi dawa kopling:Ing persiyapan tradisional, poros output gearbox nyambung menyang poros mesin liwat kopling fleksibel, sing bisa nambah dawa sumbu 80 nganti 150 mm. Kothak gear cacing poros kothong dipasang langsung ing poros mesin, nyuda total dawa sepur drive kanthi jumlah kasebut.
• Motor terintegrasi nyuda dhuwur sakabèhé:Versi motor terpadu kita (gearmotor) manggonake motor langsung ing omah input gearbox. Iki mbusak sikil motor lan kopling, ngedhunake dhuwur sakabèhé lan ngidini drive pas ing conveyor kurang reresik utawa basis mesin.
• Eliminasi bantalan poros:Wiwit kothak gear poros kothong ndhukung poros mesin liwat bantalan internal, sampeyan ora butuh bantalan blok bantal sing kapisah ing pigura mesin. Iki nyuda jejak lan biaya peralatan kasebut.
• Instalasi lan alignment sing disederhanakake:Pemasangan poros kothong langsung njamin konsentrisitas lan ngilangi kabutuhan keselarasan presisi sajrone instalasi. Iki nyuda wektu lan skill sing dibutuhake kanggo perakitan, sing migunani utamane kanggo mesin produksi volume dhuwur.

Kanggo nggambarake potensial ngirit papan fitur kasebut, ayo nimbang aplikasi drive conveyor. Desain konvensional kanthi gearbox cacing sing dipasang ing sikil, kopling fleksibel, motor, lan drive sabuk bisa ngenggoni dawane 900 mm. Nggunakake kothak gear cacing poros kothong kanthi motor terpadu (gearmotor), dawa drive dikurangi dadi 510 mm. Motor terintegrasi uga ngilangi piring dasar motor, ngirit tambahan 100 mm. Jejak mesin sakabèhé dikurangi 34 persen, saéngga peralatan diselehake ing sel produksi sing luwih kenceng lan nambah aliran materi ing pabrik.

Pabrik kita ing Raydafon Technology Group Co., Limited uga nawakake versi "torque-arm kompak" saka gearbox cacing, sing nggunakake lengen reaksi tinimbang gunung sikil utawa flange. Desain iki ngidini gearbox dilereni soko tugas saka poros mesin, mbutuhake papan lantai nul. Iki migunani utamane ing peralatan seluler utawa ing aplikasi sing ora bisa dipasang ing ngisor. Kita wis ngirim solusi kotak gear cacing torsi-lengan kompak iki kanggo kendharaan dipandu otomatis (AGV), ing ngendi saben ruangan milimeter kritis.

Ringkesan, poros kothong lan pilihan motor terintegrasi ngowahi kotak gear cacing saka komponen sing gampang dadi solusi drive lengkap sing aktif nyuda jejak peralatan. Kanthi ngilangi kopling, bantalan, lan dhasar sing dipasang, desain kasebut ndhukung tren menyang mesin sing luwih kompak, efisien, lan biaya-efektif. Pabrik kita bisa nyedhiyakake model CAD 3D saben konfigurasi gearbox cacing kanggo mbantu sampeyan nggabungake drive kanthi lancar menyang desain mesin sampeyan.

Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Kepiye kotak gear cacing dibandhingake karo kotak gear bevel-heliks babagan kompak?

Wangsulan: Kotak gear cacing umume luwih kompak tinimbang kotak gear bevel-heliks kanggo torsi lan rasio sing padha, utamane ing pengurangan siji-tahap ing ndhuwur 15: 1. Kothak gear bevel-heliks mbutuhake rong tahap kanggo nggayuh rasio 20: 1, dene kotak gear cacing entuk ing siji tahap, ngirit udakara 30 persen. Kajaba iku, kothak gear cacing duwe tapak pemasangan sing luwih gampang amarga ora mbutuhake pangkalan pemasangan sing kapisah kanggo poros penengah. Nanging, gearbox cacing rada kurang efisien tinimbang bevel-helical (biasane 80-90 persen vs. 95-97 persen), nanging kanggo akeh aplikasi, tabungan ruang mbenerake perdagangan efisiensi cilik. Pabrik kita nyedhiyakake data perbandingan efisiensi lan papan kanggo aplikasi apa wae sing dikarepake.

Pitakonan 2: Apa kothak gear cacing bisa dipasang kanthi vertikal kanggo ngirit ruang luwih akeh?

Wangsulan: Ya, kothak gear cacing kita dirancang kanggo orientasi pemasangan serbaguna, kalebu vertikal (poros input horisontal, poros output vertikal utawa kosok balene). Pemasangan vertikal bisa migunani ing peralatan ing ngendi poros sing didorong vertikal, kayata ing mixer utawa meja puteran. Nanging, manungsa waé khusus kudu mbayar kanggo lubrication lan sealing. Pabrik kita nawakake desain kotak gear cacing berorientasi vertikal kanthi level minyak, ambegan, lan segel khusus kanggo nyegah kebocoran minyak lan njamin pelumasan sing tepat. Kita nyedhiyakake instruksi pemasangan sing rinci lan kit segel khusus kanggo instalasi vertikal. Jejak kompak kothak gear cacing dijaga sanajan ing konfigurasi vertikal.

Pitakonan 3: Kepiye desain poros kothong mengaruhi rating torsi gearbox?

Jawaban: Desain poros kothong ora nyuda rating torsi gearbox, amarga omah lan bantalan gearbox dirating kanggo nangani torsi lengkap sing ditularake. Poros kothong wis ukuran kanggo nampung poros mesin, lan keyway utawa shrink disc dirancang kanggo ngirim torsi tanpa slipping. Ing kothak gear cacing kita, poros kothong didhukung dening bantalan tugas abot ing ujung loro, kanggo mesthekake yen kapasitas torsi padha karo versi poros padhet. Nanging, beban overhung sing diidini ing poros kothong bisa rada luwih murah tinimbang ing batang sing padhet amarga materi poros sing suda. Pabrik kita nyedhiyakake rating beban overhung khusus kanggo saben model poros kothong.

Pitakonan 4: Apa gearbox cacing luwih rame tinimbang jinis gearbox liyane ing tata letak kompak?

Wangsulan: Kothak gear cacing bisa luwih rame tinimbang kotak gear heliks, utamane kanthi kecepatan dhuwur, amarga gesekan geser ing antarane roda cacing lan cacing. Nanging, desain kothak gear cacing kita nggabungake sawetara fitur kanggo nyuda gangguan, kalebu cacing lemah presisi (kelas ISO 6), pola kontak waos sing dioptimalake, lan bahan omah sing dampening swara. Pabrik kita uga nawakake versi "bisu" kanthi roda cacing tembaga sing digabungake khusus kanggo nyuda gesekan lan gangguan. Ing tata letak sing kompak, ing endi gearbox bisa uga luwih cedhak karo operator, disaranake seri bisu kanggo nyukupi peraturan gangguan ing papan kerja. Kita nyedhiyakake data tingkat gangguan (dB ing 1 meter) kanggo saben model gearbox cacing.

Pitakonan 5: Kustomisasi apa sing ditawakake Raydafon Technology Group Co., Limited kanggo gearbox cacing sing digunakake ing peralatan kompak?

Jawaban: We offer opsi pangaturan dhewe ekstensif pas designs peralatan kompak: dawa utawa diameteripun poros output khusus, adaptor motor adat, macem-macem konfigurasi poros output (single / pindho lengkap, kothong, utawa splined), limiters torsi terpadu, lan adat soyo tambah kaki. Kita uga menehi pitulungan desain kanggo nyilikake amplop, kayata nggunakake poros input sing luwih cendhek utawa nggabungake gearbox menyang pigura mesin dhewe. Pabrik kita duwe tim teknik ing omah sing bisa nggarap file CAD kanggo ngoptimalake penempatan gearbox cacing. Kita nawakake konsultasi awal gratis lan bisa nyedhiyakake model 3D kanggo integrasi. Hubungi kita karo watesan papan tartamtu lan kita bakal ngusulake solusi sing cocog.

Kesimpulan: Entuk Efisiensi Ruang Maksimum kanthi Gearbox Worm

Kotak gear cacing minangka pilihan utama kanggo para insinyur sing pengin entuk tata letak peralatan sing kompak tanpa kompromi torsi utawa linuwih. Transmisi daya sudut tengen, Kapadhetan torsi dhuwur, pilihan poros kothong, lan kemampuan motor terintegrasi bisa nyuda jejak mesin nganti 35 persen. Ing Raydafon Technology Group Co., Limited, pabrik kita wis ngrancang seri kothak gear cacing sing ora mung kompak nanging uga awet, efisien, lan bisa disesuaikan kanggo kabutuhan aplikasi khusus sampeyan. Apa sampeyan ngrancang conveyor anyar, mesin kemasan, utawa robot seluler, kothak gear cacing kita bisa mbantu sampeyan cocog karo fungsi sing luwih sithik.

Siap ngoptimalake tata letak peralatan kanthi solusi kotak gear cacing kompak?Hubungi Raydafon Technology Group Co., Limited dina ikikanggo review desain lengkap. Nyedhiyakake torsi, kacepetan, papan sing dipasang, lan syarat lingkungan, lan tim teknik kita bakal ngirim proposal sing cocog, kalebu model 3D, kurva kinerja, lan penawaran rega. Kita nawakake uji coba sampel gratis ing pabrik lan pangiriman cepet ing saindenging jagad.Nyuwun konsultasi gratis sampeyan saiki saka Raydafon Technology Group Co., Limited lan njupuk langkah pisanan menyang peralatan sing luwih kompak lan efisien nganggo gearbox cacing premium.
