Napa Worm Gearbox tetep dadi Solusi sing disenengi kanggo Sistem Konveyor?

Ing jagad penanganan material lan otomatisasi industri, sistem conveyor minangka jalur produksi lan logistik. Kanggo dekade, inggearbox cacingwis tetep solusi disenengi kanggo daya conveyors iki, lan apik alesan. Kothak gear cacing, ditondoi kanthi konfigurasi input-output sudut tengen lan rasio pengurangan sing dhuwur, menehi kaluwihan unik sing cocog banget karo panjaluk aplikasi conveyor. Iki kalebu kemampuan ngunci mandhiri (sing nyegah nyopir mburi lan nyedhiyakake safety nalika mandheg), tapak sikil sing kompak, kapadhetan torsi dhuwur, lan resistensi beban kejut sing apik. Ing Raydafon Technology Group Co., Limited, pabrik kita wis ngrancang lan nggawe kothak gear cacing luwih saka 20 taun, lan kita terus-terusan ndeleng kasebut kanggo conveyor ing industri wiwit saka pertambangan lan pangolahan panganan nganti perakitan otomotif lan pemenuhan e-commerce. Pitakonan kasebut dudu apa kothak gear cacing bisa ngladeni konveyor — mulane tetep dadi pilihan pertama kanggo insinyur lan manajer pabrik sing golek linuwih lan kinerja.

Preferensi kanggo gearbox cacing ing sistem conveyor asale saka kombinasi faktor mekanik, operasional, lan ekonomi. Secara mekanis, tumindak geser ing antarane cacing lan gigi gear nyedhiyakake operasi sing lancar lan sepi sing nyuda geter-kritis kanggo presisi ngirim bahan sing rapuh utawa sensitif. Operasional, rasio abang dhuwur (asring 5: 1 kanggo 70: 1 ing tataran siji) ngidini nggunakake motor relatif cilik kanggo drive kathah abot ing kacepetan alon, kang persis apa conveyors mbutuhake. Secara ekonomi, kothak gear cacing nawakake umur layanan sing dawa kanthi pangopènan minimal, amarga konstruksi sing kasar lan kasedhiyan gear tembaga sing tahan nyandhang. Pabrik kita ing Raydafon Technology Group Co., Limited wis nyempurnakake desain gearbox cacing kanthi bahan canggih, kayata cacing baja paduan hardened lan lemah lan gear cacing tembaga centrifugally, kanggo entuk efisiensi ngluwihi 90 persen (kanggo rasio nganti 30: 1) lan umur layanan luwih saka 100,000 jam ing beban sing dirating. Artikel iki nyedhiyakake eksplorasi lengkap babagan fitur teknis, data kinerja, lan kritéria pilihan sing ngonfirmasi relevansi gearbox cacing ing aplikasi conveyor.

Daftar Isi

• 1. Napa Worm Gearbox Nawakake Superior Self-Locking lan Safety kanggo Conveyors?
• 2. Kepiye Gearbox Worm Nduwe Kapadhetan Torsi Dhuwur ing Desain Kompak?
• 3. Apa Spesifikasi Teknis Utama saka Gearbox Worm Kita kanggo Konveyor?
• 4. Kepiye Gearbox Worm Bisa Ngurangi Gangguan lan Getaran ing Operasi Konveyor?
• Pitakonan sing Sering Ditakoni (FAQ)
• Kesimpulan lan Konsultasi Gearbox Custom

Napa Worm Gearbox Nawakake Ngunci Self-Locking lan Safety kanggo Conveyors?

Salah sawijining fitur gearbox cacing sing paling khas lan mupangati yaiku potensial kanggo ngunci diri. Ing gearbox cacing sing ngunci dhewe, cacing bisa nyopir roda cacing, nanging roda cacing ora bisa nyopir cacing. Iki amarga geometri profil gigi gear lan sudut helix cacing. Nalika conveyor mandheg, beban ing sabuk utawa rol cenderung bali-drive gearbox, nanging properti ngunci dhewe saka gearbox cacing nyegah iki, terus conveyor stasioner tanpa perlu kanggo rem mechanical. Fitur iki ora mung keuntungan safety-nyegah gerakan uncontrolled sak pangopènan utawa mundhut daya-nanging uga ngirit biaya, amarga ngilangake perlu kanggo sistem rem tambahan. Ing Raydafon, pabrik kita ngasilake kothak gear cacing kanthi sudut timbal sing diwilang kanthi ati-ati supaya bisa ngunci mandhiri sing dipercaya kanggo umume aplikasi conveyor.

Alasan utama kenapa ngunci dhewe ing kothak gear cacing regane ing sistem conveyor:

• Muatan tanpa daya:Ing konveyor sing cenderung, kothak gear cacing sing ngunci mandhiri nahan beban ing posisi nalika motor mandheg, nyegah sabuk ora geser mundur. Iki penting kanggo safety lan nyegah karusakan produk.
• Jumlah komponen sing dikurangi:Kanthi ngilangi kabutuhan rem eksternal, kopling, utawa piranti sing nyekel, kothak gear cacing nyederhanakake drivetrain, nyuda biaya awal lan titik kegagalan potensial.
• Perlindhungan mandheg darurat:Yen ana kegagalan daya, kothak gear cacing sing ngunci mandhiri njamin konveyor tetep stasioner, nyegah beban sing mlayu sing bisa ngrusak personel utawa ngrusak peralatan.
• Ora ana syarat torsi nyekel:Sistem motor lan drive ora perlu nggunakake torsi nyekel, tegese motor bisa rampung de-energized sak stoppages, ngirit energi lan ngurangi panas buildup.

Kanggo entuk kunci otomatis sing efektif, koefisien gesekan antarane cacing lan gear cacing kudu cukup, lan sudut timbal kudu ana ing sangisore sudut gesekan. Pabrik kita nggunakake gear paduan tembaga berkualitas tinggi sing nyedhiyakake koefisien gesekan sing optimal (biasane 0.08-0.12) lan sudut timbal 3 nganti 5 derajat kanggo umume model ngunci dhewe. Iki mesthekake yen ngunci mandhiri bisa dipercaya sanajan nganggo dawa. Nanging, kanggo aplikasi efisiensi sing dhuwur banget sing ora ngunci mandhiri, desain kotak gear cacing kita uga bisa diwenehake kanthi sudut timbal sing luwih gedhe (umpamane, 12-15 derajat) kanggo entuk efisiensi sing luwih dhuwur (nganti 92 persen), kanthi biaya kemampuan ngunci dhewe. Tim teknis kita ingRaydafon Technology Group Co., Limitedbisa menehi saran babagan konfigurasi sing paling apik adhedhasar karep conveyor, beban, lan syarat safety.

Ing praktik, fitur ngunci mandhiri saka gearbox cacing wis kabukten ora bisa dipercaya ing pirang-pirang aplikasi conveyor. Contone, ing pabrik pangolahan panganan kanthi konveyor sabuk sing cenderung, kothak gear cacing nyegah sabuk kasebut ora mundur nalika garis mandheg kanggo ngresiki. Ing baris perakitan otomotif, kothak gear cacing nahan conveyor ing posisi sajrone operasi robot, kanggo mesthekake manawa bagean kasebut pas. Keandalan kemampuan ngunci mandhiri iki minangka alesan utama kenapa desainer sistem conveyor terus milih kotak gear cacing tinimbang jinis gearbox liyane kayata unit heliks utawa planet, sing biasane mbutuhake mekanisme rem tambahan. Data lapangan ekstensif pabrik kita nuduhake manawa konveyor sing dilengkapi kothak gear cacing wis ngalami insiden nyopir mburi nol ing luwih saka 50,000 instalasi ing saindenging jagad.

Kepiye Gearbox Worm Nduwe Kapadhetan Torsi Dhuwur ing Desain Kompak?

Sistem konveyor asring diwatesi papan, kanthi ruangan winates kanggo drive lan gearbox gedhe. Kothak gear cacing pancen kompak amarga roda cacing lan cacing disusun kanthi konfigurasi sudut tengen, ngidini motor dipasang sejajar utawa tegak karo sumbu conveyor, gumantung saka aplikasi kasebut. Sing luwih penting, kothak gear cacing entuk rasio pangurangan dhuwur ing tahap gear siji, tegese motor sing luwih cilik bisa digunakake kanggo ngirim torsi output sing dibutuhake, luwih nyuda jejak sakabèhé. Contone, kothak gear cacing siji-tataran kanthi rasio 50: 1 umume, dene kotak gear heliks mbutuhake telu utawa patang tahap kanggo entuk pengurangan sing padha, ngenggoni papan sing luwih akeh. Pabrik kita ing Raydafon Technology Group Co., Limited wis ngoptimalake desain gearbox cacing kanthi jarak tengah kompak (CD) sing kisaran saka 40mm nganti 160mm kanggo model standar kita, nyedhiyakake macem-macem output torsi saka 50 Nm nganti 3,000 Nm.

Fitur desain khusus sing nyumbang kanggo kapadhetan torsi ing kothak gear cacing kita:

• Cacing atos lan lemah:Cacing kasebut digawe saka baja paduan cilik (20CrMnTi) kanthi kekerasan 58-62 HRC, lan profil benang lemah njamin gesekan sing sithik lan kapasitas beban sing dhuwur. Iki ngidini gearbox cacing ngirim torsi nganti 3.000 Nm kanthi jarak tengah mung 160mm.
• Centrifugally cast bronze worm wheel:Roda cacing digawe saka tembaga CuSn12Ni2, sing nduweni resistensi nyandhang sing apik lan sifat bantalan beban sing dhuwur. Proses casting centrifugal mrodhuksi struktur kandhel, porosity-free sing nambah urip lemes pindah kang.
• Profil gigi sing dioptimalake:Kita nggunakake profil waos involute sing dimodifikasi kanthi sudut tekanan 22,5 derajat, sing nyedhiyakake keseimbangan antara kapasitas beban lan efisiensi. Profil iki uga nyuda konsentrasi stres ing oyod untu, nambah resistensi gearbox cacing kanggo beban kejut.
• Bantalan kapasitas dhuwur:Bantalan roller tapered digunakake ing poros cacing kanggo nangani beban radial lan aksial, dene bantalan werni alur sing abot digunakake ing poros roda cacing. Bantalan kasebut ukurane ngluwihi umur gearbox sing dirating (L10> 20,000 jam).

Kanggo ngitung kauntungan Kapadhetan torsi, nimbang aplikasi conveyor khas mbutuhake 500 Nm torsi output ing 20 rpm. Kotak gear heliks kanthi pengurangan 4 tahap bisa uga duwe jarak tengah 200mm lan bobote 120 kg. Kothak gear cacing kita kanthi rasio 40: 1 bisa ngirim torsi sing padha kanthi jarak tengah 100mm lan bobote mung 60 kg, nyuda ruang pemasangan sing dibutuhake kanthi 60 persen lan nyederhanakake struktur conveyor sakabèhé. Compactness iki utamané terkenal ing sistem conveyor modular, ngendi macem-macem drive digunakake ing area lantai winates.

Salajengipun, konfigurasi sudut tengen kotak gear cacing nawakake keluwesan ing instalasi. Poros input bisa dipanggonke kanthi horisontal utawa vertikal, lan motor bisa dipasang ing ndhuwur, ngisor, utawa sisih, gumantung saka papan sing kasedhiya. Pabrik kita nyedhiyakake macem-macem opsi pemasangan, kalebu pemasangan sikil, pemasangan flange, lan pemasangan lengen torsi, sing cocog karo tata letak conveyor. Kemampuan adaptasi iki, digabungake karo kapadhetan torsi sing dhuwur, nggawe kotak gear cacing dadi solusi sing cocog kanggo desain konveyor anyar lan aplikasi retrofit ing ngendi papan regane premium.

Apa Spesifikasi Teknis Utama saka Gearbox Worm Kita kanggo Konveyor?

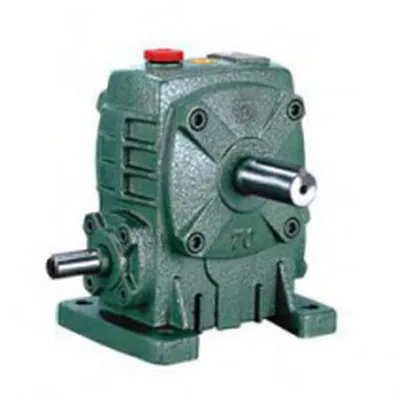

Raydafon nawakake macem-macem kothak gear cacing sing dirancang khusus kanggo aplikasi conveyor. Seri kita kalebu model kanthi jarak tengah saka 40mm nganti 160mm, nyakup spektrum torsi lan syarat kacepetan sing akeh. Tabel ing ngisor iki nyedhiyakake spesifikasi kunci kanggo model kotak gear cacing sing paling populer, sing digunakake ing conveyor sabuk, conveyor roller, conveyor screw, lan feeder geter. Kabeh nilai adhedhasar tes jinis miturut standar ISO 9001 lan DIN 3996. Pabrik kita uga bisa ngatur poros input, poros output, flange sing dipasang, lan rasio supaya cocog karo desain conveyor tartamtu.

Saliyane model kotak gear cacing standar, pabrik kita nawakake paket "siap konveyor" sing kalebu adaptor poros input terpadu, tombol poros output, lan ambegan lenga sing wis diinstal. Paket iki nyederhanakake instalasi lan mesthekake yen gearbox cacing wis siyap digunakake nalika dikirim. Kita uga nyedhiyakake kit pemasangan lengen torsi opsional, sing ngidini gearbox cacing nyerep torsi reaksi tanpa basa sing kaku, fitur sing migunani banget kanggo konveyor geter.

Kabeh kothak gear cacing kita diisi minyak gear sintetik sing dirating kanggo suhu ekstrem (-40 ° C nganti + 120 ° C) lan ora beracun, saengga cocog kanggo konveyor penanganan panganan. Omah kasebut digawe saka wesi tuang kelas dhuwur (GGG-40) kanthi tulang rusuk sing dikuatake, nyedhiyakake kaku maksimal lan boros panas sing apik. Pabrik kita ngetrapake lapisan tahan korosi rong lapisan (primer epoksi lan topcoat poliuretan) sing tahan kanggo bahan kimia lan degradasi UV, njamin umur layanan sing dawa ing lingkungan industri sing atos. Saben kothak gear cacing ngalami tes run-in tanpa beban 4 jam lan tes efisiensi beban lengkap sabanjure, lan menehi laporan tes sing rinci karo saben unit.

Kepiye Gearbox Worm Bisa Ngurangi Kebisingan lan Getaran ing Operasi Conveyor?

Swara lan geter minangka masalah utama ing sistem konveyor, utamane ing lingkungan njero ruangan kayata pabrik manufaktur, gudang, lan fasilitas pangolahan panganan. Swara sing gedhe banget bisa nyebabake masalah kesehatan karyawan, dene geter bisa nyebabake nyandhang prematur komponen conveyor lan karusakan produk. Kothak gear cacing nduweni tingkat gangguan lan geter sing luwih murah dibandhingake karo akeh jinis gearbox liyane, amarga tumindak geser ing antarane cacing lan roda cacing, sing nyebabake keterlibatan beban sing bertahap tinimbang dampak dadakan saka gear meshing. Ing Raydafon, pabrik kita wis nambah operasi sing tenang saka gearbox cacing liwat kombinasi manufaktur presisi, profil waos sing dioptimalake, lan pelumasan maju.

Fitur desain khusus saka gearbox cacing sing nyuda gangguan lan geter:

• Utas cacing tanah:Cacing kasebut digiling nganti kekasaran permukaan Ra 0,2 mikrometer, nyuda gangguan sing disebabake gesekan lan njamin keterlibatan sing lancar karo roda cacing. Penggilingan presisi iki uga nyuda koefisien gesekan, ningkatake efisiensi nalika ngedhunake suhu operasi.
• Optimasi sudut helix:Kita kasebut kanthi teliti, milih amba helix kanggo nyilikake variasi ing kaku meshing saka pasangan pindah. Variasi kaku sing luwih murah tegese eksitasi geter sing kurang, nyebabake gearbox cacing sing luwih tenang.
• Housing dampening swara:Omah wesi dirancang kanthi tembok sing luwih kenthel ing wilayah kritis lan nggabungake iga internal sing ngrusak panyebaran gelombang swara. Teknik nyuda swara pasif iki bisa nyuda tingkat swara sakabèhé nganti 5 nganti 8 dBA dibandhingake karo desain standar.
• Bantalan kualitas dhuwur:Nggunakake bantalan premium karo muter radial kurang lan tliti dhuwur (kelas P5 utawa P6) nyuda poros mbukak-metu lan, Akibate, geter ditularaké kanggo pigura conveyor. Kita uga nggunakake pangaturan preload bantalan sing njaga kontak sing konsisten, nyuda geter sajrone umur layanan gearbox cacing.

Kanggo ngitung kinerja swara, pabrik kita nganakake tes swara ing kamar anechoic. Ing kecepatan conveyor khas 30 rpm lan beban 80 persen torsi sing dirating, tingkat tekanan swara saka gearbox cacing kita diukur ing 72 dBA, dibandhingake karo 78 dBA kanggo unit pesaing standar lan 82 dBA kanggo gearbox heliks kanthi kapasitas sing padha. Pengurangan 6-10 dBA iki penting, amarga pengurangan 3 dBA dianggep minangka nyuda tingkat swara. Ing aplikasi conveyor ing donya nyata, prabédan iki bisa ngowahi lingkungan kerja sing rame lan ora nyaman dadi luwih nyenengake lan produktif.

Pengurangan geter uga penting. Kothak gear cacing kita ngasilake kecepatan geter (miturut ISO 10816) kurang saka 1.8 mm / s RMS, sing ana ing kisaran "apik" kanggo mesin industri. Tingkat geter sing kurang iki ngluwihi umur sabuk conveyor, roller, lan bantalan, lan uga nyuda risiko pamindahan produk ing sabuk. Kanggo aplikasi kanthi watesan geter sing ketat, kayata sing ngirim komponen elektronik sensitif utawa barang panganan, pabrik kita bisa nyuplai gearbox cacing kanthi dipasang isolator getaran opsional lan poros output sing seimbang. Kanthi prioritas nyuda gangguan lan geter ing desain kotak gear cacing, kita mbantu operator conveyor entuk proses penanganan materi sing luwih aman, dipercaya, lan luwih efisien.

Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa fitur ngunci mandhiri saka gearbox cacing tansah dipercaya kanggo konveyor sing cenderung?

Wangsulan: Keandalan fitur self-locking gumantung ing koefisien gesekan lan sudut timbal saka cacing. Kothak gear cacing kita dirancang kanthi sudut timbal ing ngisor sudut gesekan (biasane 3-5 derajat) kanggo njamin ngunci mandiri sing dipercaya ing kahanan operasi normal. Nanging, yen conveyor tundhuk getaran dhuwur utawa kathah kejut, poto-locking bisa sementara diatasi. Ing kasus kasebut, disaranake nggunakake gearbox cacing kanthi sudut timbal sing rada gedhe lan nambah rem eksternal kanggo keamanan tambahan. Pabrik kita bisa menehi pandhuan rinci babagan milih konfigurasi ngunci mandhiri sing cocog kanggo profil miring lan beban tartamtu.

Pitakonan 2: Kepiye efisiensi kotak gear cacing dibandhingake karo kotak gear heliks kanggo aplikasi conveyor?

Wangsulan: Kothak gear cacing kanthi rasio pengurangan dhuwur (umpamane, 50: 1) biasane duwe efisiensi 70 nganti 85 persen, dene kotak gear heliks kanthi rasio sing padha bisa entuk efisiensi 90 nganti 95 persen. Nanging, efisiensi gearbox cacing ora mung faktor; kemampuan ngunci poto, kompak, lan operasi sing luwih tenang asring ngluwihi kerugian efisiensi sing sithik. Kanggo konveyor sing terus-terusan mlaku kanthi beban lengkap, kothak gear heliks bisa uga luwih irit energi, nanging kanggo aplikasi tugas moderat utawa intermiten, keuntungan sakabèhé kothak gear cacing dadi pilihan sing luwih disenengi. Pabrik kita bisa nindakake analisis biaya-energi kanggo mbantu sampeyan mutusake jinis apa sing paling cocog kanggo operasi sampeyan.

Pitakonan 3: Apa pelumas sing disaranake kanggo gearbox cacing ing layanan conveyor?

Jawaban: Disaranake nggunakake lenga gear sintetik kualitas dhuwur (ISO VG 460 utawa 680) kanggo paling aplikasi conveyor, amarga menehi kekuatan film banget lan tetep stabil ing sawetara suhu sudhut. Kanggo gearbox cacing sing operasi ing kacepetan kurang (ing ngisor 20 rpm) utawa ing lingkungan kadhemen (ing ngisor 0°C), lenga viskositas ngisor (ISO VG 320) bisa digunakake kanggo nyuda mundhut churning. Pabrik kita nyedhiyakake kothak gear cacing sing wis diisi minyak sing disaranake lan menehi grafik pelumasan sing rinci. Analisis lenga biasa dianjurake, utamane kanggo conveyor sing operasi ing lingkungan sing mbledug utawa korosif.

Pitakonan 4: Apa kothak gear cacing bisa ngatasi beban kejut sing umum ing konveyor bahan akeh?

Wangsulan: Ya, gearbox cacing kita dirancang kanggo nangani beban kejut, amarga konstruksi roda cacing lan cacing sing kuat. Roda cacing tembaga nduweni daktilitas moderat sing nyerep energi impact, dene cacing baja sing hardened nolak lemes permukaan. Kanggo aplikasi kanthi beban kejut sing abot, kayata konveyor penghancur batu, kita bisa nyuplai gearbox cacing kanthi jarak tengah sing luwih gedhe lan limiter torsi terpadu. Pembatas torsi ngilangi poros output nalika torsi sing wis disetel wis ngluwihi, nyegah karusakan ing gearbox cacing lan conveyor. Pabrik kita nyedhiyakake rating beban kejut kanggo kabeh model kotak gear cacing, adhedhasar standar IEC 60804.

Pitakonan 5: Apa umur layanan khas gearbox cacing ing sistem conveyor, lan kepiye bisa ditambah?

Wangsulan: Urip layanan khas kotak gear cacing ing aplikasi conveyor yaiku 50,000 nganti 100,000 jam ing beban sing dirating. Iki bisa ditambah kanthi nindakake pangopènan biasa: mriksa level lan kualitas lenga saben 500 jam, ngganti lenga saben 2.000 jam (utawa saben taun), lan mriksa segel poros output kanggo bocor. Kanggo aplikasi sing nuntut, disaranake nggunakake lenga sintetik kanthi aditif anti-nyandhang lan ngganti lenga kanthi interval 3,000 jam. Pabrik kita nawakake layanan ngawasi kahanan sing ngukur getaran gearbox lan degradasi minyak, ngidini sampeyan nggawe jadwal pangopènan sadurunge ana kegagalan. Kanthi pangopènan sing tepat, kothak gear cacing bisa kanthi gampang ngluwihi 150,000 jam operasi.

Kesimpulan: The Worm Gearbox—Solusi Terpercaya kanggo Otomatisasi Konveyor

Kothak gear cacing terus dadi solusi sing disenengi kanggo sistem konveyor amarga ngrampungake syarat inti penanganan materi: nyekel beban sing aman (liwat ngunci dhewe), torsi dhuwur ing tilas kompak, operasi sing sepi lan bebas getaran, lan linuwih jangka panjang. Ing Raydafon Technology Group Co., Limited, pabrik kita wis nyempurnakake desain lan pabrik gearbox cacing kanggo nyukupi panjaluk konveyor modern, nggabungake bahan canggih, mesin presisi, lan kontrol kualitas sing ketat. Apa sampeyan ngrancang garis conveyor anyar utawa nganyarke sing wis ana, macem-macem kotak gear cacing nawakake kinerja, keluwesan, lan daya tahan sing dibutuhake.

Apa sampeyan siyap nambah kinerja sistem conveyor kanthi gearbox cacing sing dipercaya?Hubungi Raydafon Technology Group Co., Limited dina ikikanggo konsultasi pilihan gearbox lengkap. Tim teknik kita bakal nganalisa kacepetan conveyor, torsi, lan kahanan lingkungan, lan menehi rekomendasi model gearbox cacing sing optimal kanthi rasio, pemasangan, lan pilihan sealing sing bener. Kita nyedhiyakake unit sampel kanggo tes, model CAD 3D kanggo integrasi, lan dhukungan sawise dodolan lengkap.Nyuwun proposal desain gearbox cacing gratis saka Raydafon Technology Group Co., Limited saiki lan rasakake bedane drive conveyor sing dioptimalake kanthi bener.
