Plastik Bevel Gears

Raydafon ngasilake gear bevel plastik ing Ningbo, China, digawe ing POM lan nilon kanggo drive sudut tengen. Rasio standar yaiku 1: 1, 2: 1, 3: 1, 4: 1 lan 5: 1; modul Jarak M0.25 kanggo M1; untu cacahe 10 nganti 60; diameteripun bolongan 3,0 kanggo 10,0 mm; diameteripun njaba 8,7 kanggo 60,4 mm; suhu operasi -40 °C nganti +80 °C. Nomer bagean kalebu GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512040BS, GB1M512040BS, GB1M512051, GB1M512010 lan GB1M512BS*. BS seselan nuduhake kuningan insert lan nyetel meneng. Penting: GB1M512* lan GB1M512BS* mung cocog karo gear bevel 60 untu lan ora kompatibel karo gear liyane. Geometri waos sing dicetak menehi bolong sing sepi lan nyenyet; polimer punika poto-lubricating lan kimia tahan. modul Custom, count waos, bolongan, hub lan bahan bahan kasedhiya kanggo drawing; kuotasi ing 24 jam.

Plastik Bevel Gears - Custom Molded POM & Nylon, M0.25 kanggo M1

Gir drive sudhut tengen kanggo mekanisme tliti cilik: kulawarga rasio lengkap saka 1: 1 kanggo 5: 1 karo 10 kanggo 60 untu, nyetak ing POM utawa nilon, karo insert Kuningan opsional lan sekrup nyetel. Cukup sepi kanggo mesin kopi lan printer, cukup entheng kanggo piranti sing nganggo baterei, lan kasedhiya kanggo nggambar ing endi wae ing saindenging jagad.

  • 1:1 – 5:1Rasio standar
  • M0.25 – M1Modul pitch (mod)
  • 10 – 60Cacahe untu kasedhiya
  • -40 nganti +80 °CSuhu operasi

Gir Bevel Plastik kanggo Drive Sudut Tengen - POM & Nilon Custom

Piranti bevel plastik ngowahi drive liwat 90 derajat nggunakake untu polimer sing dicetak tinimbang logam sing dipotong. Sing owah-owahan siji mbusak perlu kanggo lubrication, Cut bobot saka pasangan, lan nggawe bolong noticeably sepi - kang kok aransemen katon ing mesin kopi, printer, Motors langsir, vakum robot lan kendaraan remot kontrol cilik. Raydafon ngasilake kulawarga iki minangka pabrikan lan pemasok saka pabrike dhewe ing Ningbo, China, saengga ora ana wates dagang antarane sampeyan lan mesin cetakan.

Kustomisasi nyakup paramèter sing biasane mutusake manawa gear cocog: modul, jumlah untu, diameter bolongan, hub lan dimensi bos, rasio, lan polimer dhewe. Kirim gambar, peralatan sampel utawa malah foto kanthi ukuran lan kita bakal ngonfirmasi bagean standar sing paling cedhak utawa ngutip alat anyar. Produk sing gegandhengan saka bengkel sing padha kalebu luwih akehpiranti plastikkisaran, ingplastik helical gearkulawarga kanggo drive paralel-poros, lan logamgear bevelgaris ing ngendi torsi ngluwihi apa sing bisa ditindakake polimer.

Spesifikasi Plastik Bevel Gear

  • Referensi ukuran standarΦ12 mm (uga kasedhiya ing ukuran sing kapacak ing tabel ing ngisor iki)
  • Modul pitch (mod)M0,25, karo 0,5 lan 1,0 ing sawetara bagean standar
  • Jinis materiPlastik - POM, nilon (PA), utawa minangka dibutuhake customer
  • Rasio1:1, 2:1, 3:1, 4:1, 5:1
  • Suhu operasi-40 °C nganti +80 °C
  • Fitur opsionalSisipan kuningan, set sekrup, bore khusus lan hub
  • KustomisasiModul, jumlah untu, bolongan, dawa bos, ambane untu, bahan bahan

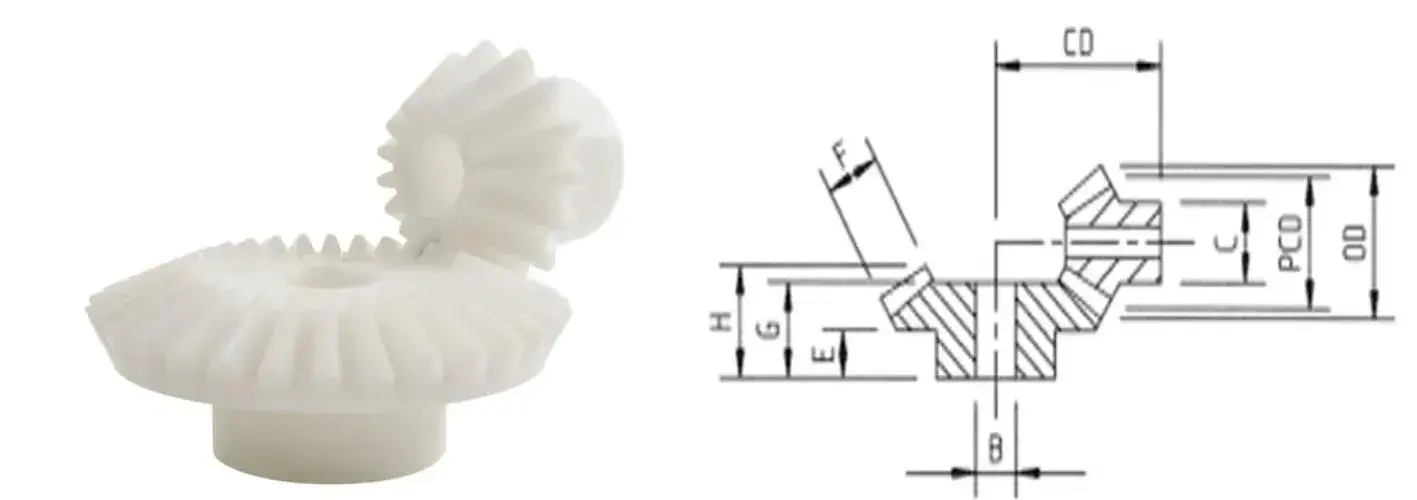

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometri referensi kanggo kulawarga gear bevel plastik - huruf dimensi ing ngisor iki cocog karo gambar iki.
1:1Kacepetan sing padha, transfer sudut tengen
2:1Setengah kacepetan output
3:1abang kacepetan katelu
4:1abang-kacepetan seprapat
5:1abang kacepetan kaping lima

Cathetan penting sing cocog:rasio pasangan kawin kudu digunakake bebarengan. Gir bevel lurus kanthi rasio 1: 1 bisa diganti ing rasio, nangingbagean rasio 5: 1 kang nomer bagean ends ing * (GB1M512 * lan GB1M512BS *) cocog mung karo pindah bevel 60-waos - geometri sing ora kompatibel karo pindah liyane.Mangga konfirmasi nomer part kawin sadurunge pesenan.

Ukuran, Cacahan Waos lan Rasio

Kabeh dimensi ing mm. Gunakake huruf B, CD, C, E, F, G lan H bebarengan karo gambar referensi ing ndhuwur kanggo mriksa pas karo tata letak sampeyan dhewe.

Gulung meja miring kanggo maca saben kolom. Kolom sisih tengen nuduhake sisipan kuningan lan nyetel versi sekrup kanggo saben bagean.

Bagian no. Pitch
(mod)
No. saka
untu
Kabeh dimensi ing mm Sisipan kuningan
& nyetel meneng
Ing njaba dia. Pitch dia. Bore dia. B CD Hub dia. C Dawane bos E Jembar untu F Panjang G Panjang H
1:1 rasio
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 rasio
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 rasio
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 rasio
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 rasio
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Maca tabel:bagean karo seselan BS nindakake insert Kuningan lan nyetel meneng kanggo mbenakake batang positif. Huruf B, CD, C, E, F, G lan H tindakake gambar referensi ing bagean specifications ndhuwur. Dash ing kolom dawa tegese dimensi ora bisa ditrapake kanggo bagean kasebut. Ora yakin pasangan sing cocog karo tata letak sampeyan? Kirim gambar utawa dimensi poros lan kita bakal cocog.

Detail Produk

Foto-foto gigi bevel plastik cetakan kita - wangun untu, hub lan pilihan sisipan kuningan.

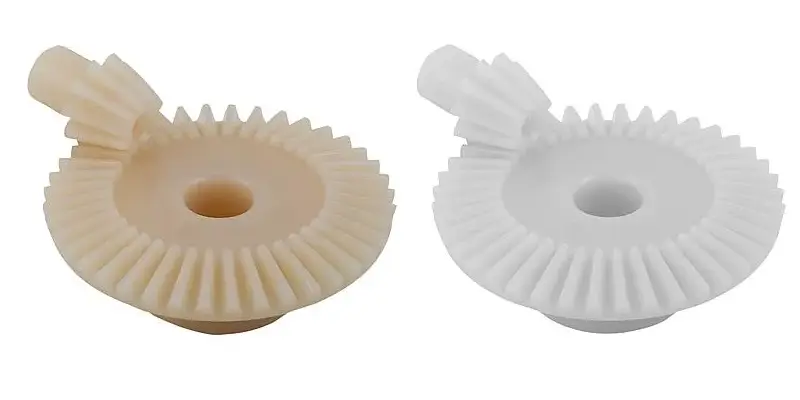

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Gir bevel plastik sing dicetak - bentuk untu lan detail hub ing kisaran rasio.

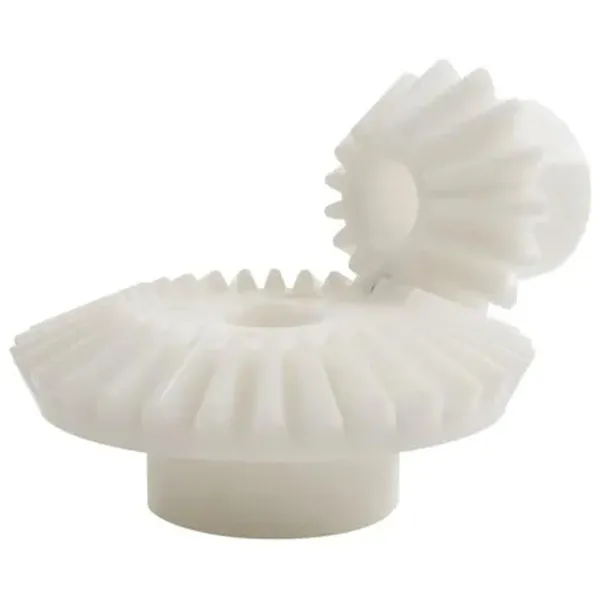

Plastic bevel gear pair in POM moulded for a right-angle drive
Pasangan gear bevel POM kanggo drive sudut tengen.

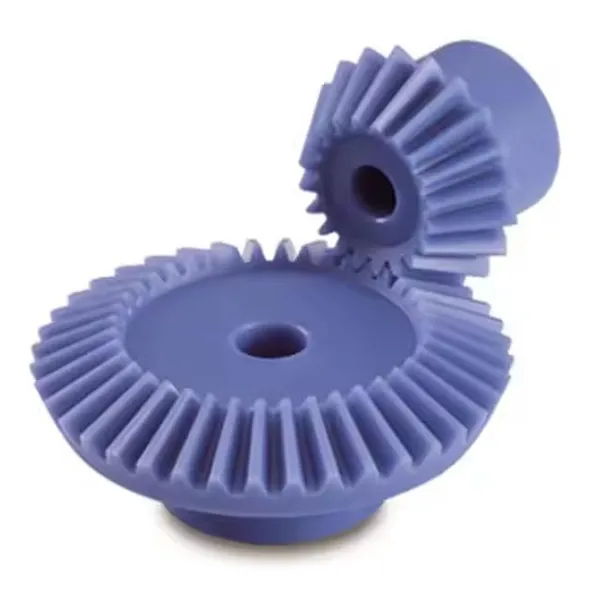

Plastic bevel gear set assembled and checked before packing
Set gear kawin dicenthang bolong lan backlash sadurunge ngemas.

Kaluwihan Key

  • Polimer sing resik, tahan nganggoPOM lan nilon nolak kelembapan lan macem-macem bahan kimia, saengga piranti kasebut tetep bisa digunakake ing lingkungan sing lembab, dicuci utawa rada korosif ing ngendi piranti logam sing dilapisi pungkasane bakal korosi. Ora ana lukisan, ora ana plating lan ora ana film minyak kanggo njaga.
  • Gigi sing dicithak kanthi tepatWangun untu asalé saka rongga jamur tinimbang pemotong, saéngga keterlibatan tetep nyenyet lan konsisten ing batch. Asil rotasi anteng lan sepi - properti sing paling penting ing piranti sensitif swara kayata mesin kopi lan printer.
  • A bagian sekedhik saka bobot saka logamMassa sing sithik nyuda beban ing poros lan bantalan, ngethok inersia sing kudu ditindakake motor, lan nambah umur baterei ing produk portabel lan baterei.
  • Drive sudhut tengen ing amplop kompakGeometri bevel mindhah daya liwat 90 derajat tanpa mbutuhake omah gearbox sing kapisah, sing nggawe mekanisme cilik cendhak lan gampang dirakit.
  • Disesuaikan karo gambar sampeyanModul, count waos, diameteripun bolongan, hub lan ukuran boss, rasio lan bahan polimer kabeh bisa diprodhuksi kanggo requirement. Yen bagean standar ing meja mathuk, kita bakal ngomong lan nyimpen sampeyan biaya perkakas.
  • rega pabrik-langsung lan kontrolMoulding, inspeksi lan pengepakan kedadeyan ing omah, mula ora ana wates perantara lan kualitas dicenthang dening tim sing padha sing nggawe bagean kasebut.

Aplikasi

Kombinasi bobot entheng, mlaku sing tenang lan tahan karat ndadekake gear bevel plastik cocok kanggo drive sudut tengen cilik ing sawetara kulawarga produk.

Piranti omah pinter

Mesin langsir cerdas mbukak lan nutup kanthi tenang tanpa ngganggu ruangan, dene panyedhot vakum robot nggunakake drive sudhut tengen sing padha kanggo menek lan nguripake kanthi daya kurang lan umur layanan sing dawa.

Peralatan kantor

Printers gumantung ing wangun untu konsisten kanggo feed kertas Gamelan lan gangguan operasi kurang, lan shredders nggunakake resistance kimia lan nyandhang resistance kanggo ngrampungake karo kathah kertas terus-terusan tanpa gagal durung wayahe.

Toys lan produk konsumen

Kendaraan remot kontrol entuk manfaat saka bobote sing sithik, sing nambah umur baterei, dene polimer ngidinke tetes lan dampak. Kelas materi sing cocog kasedhiya kanggo produk anak.

Mesin kopi lan piranti cilik

Drive sudut tengen ing peralatan sing ditutup tanpa kontaminasi pelumas ing bagean-bagean ing saubengé, lan bolong sing dicetak tetep ngoperasikake gangguan ing lingkungan domestik.

Instrumentasi lan aktuator cilik

Transfer 90-derajat sing kompak ing mekanisme pangukuran lan posisi, ing endi inersia kurang lan non-magnetik, non-karat minangka kauntungan.

Mesin khusus

Sembarang drive sudhut tengen cilik ngendi sampeyan bakal mbutuhake pasangan bevel logam, omah kapisah lan titik lubrication. Kirim gambar lan tugas lan kita bakal menehi saran babagan materi lan rasio.

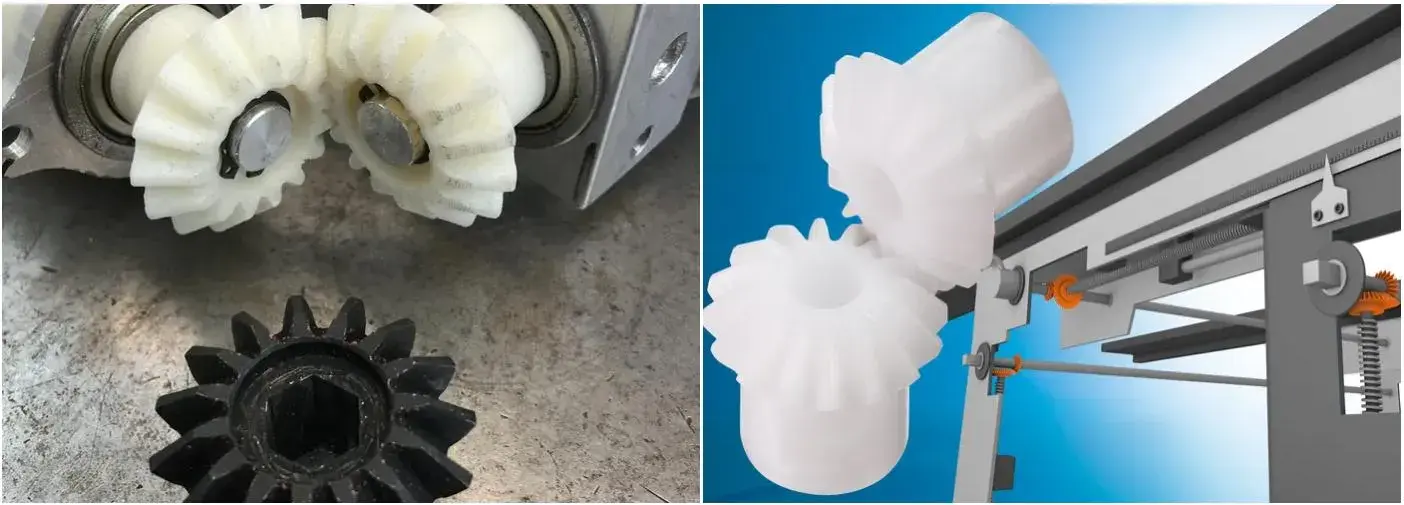

Plastic bevel gears used in smart home, office equipment and toy applications
Gir bevel plastik ing layanan ing omah cerdas, peralatan kantor lan aplikasi produk konsumen.

Panuku FAQ

  • Apa sampeyan bisa ngasilake piranti bevel plastik kanggo gambar utawa saka sampel?ya wis. Kirim gambar dimensioned utawa gear sampel karo modul, count untu, rasio, bolongan lan pilihan materi. Kita konfirmasi manawa bagean standar sing ana ing tabel ing ndhuwur cocog, utawa ngutip cetakan anyar, lan bisa nyedhiyakake prototipe mesin dhisik yen sampeyan pengin ngesyahke geometri sadurunge perkakas.
  • Bahan apa sing kudu dipilih, POM utawa nilon?POM minangka pilihan umum kanggo pasangan bevel presisi amarga kaku, gesekan kurang lan dimensi stabil ing kelembapan, sing ndadekake jarak tengah lan backlash bisa diprediksi. Nylon luwih angel lan luwih apik kanggo nyerep impact, nanging nyerep kelembapan lan ukurane rada obah. Marang kita mbukak, kacepetan lan lingkungan lan kita bakal menehi rekomendasi siji.
  • Apa gear diwenehake minangka pasangan sing cocog?Pasangan bevel mung bisa digunakake kanthi bener karo piranti kawin sing dirancang. Bagean sing ditandhani karo tanda bintang (GB1M512 * lan GB1M512BS *) mung cocog karo gear 60-waos lan ora kompatibel karo gear liyane. Kanggo saben nomer bagean liyane, konfirmasi bagean kawin karo kita sadurunge pesenan lan kita bakal mriksa pasangan kasebut.
  • Apa tegese sufiks BS ing nomer perangan?BS nuduhake insert Kuningan lan nyetel meneng, kang menehi mbenakake mechanical positif kanggo batang tinimbang gumantung ing bolongan nyetak kosong. Iku pilihan biasanipun ing ngendi pindah njupuk reversing mbukak utawa ngendi batang pas kudu ora slip.
  • Apa suhu kerja lan sampeyan bisa nyedhiyakake bahan suhu sing luwih dhuwur?Kisaran standar yaiku -40 °C nganti +80 °C. Kanggo peralatan sing mlaku luwih panas, bahan kayata PEEK utawa PPS bisa dipetik; marang kita suhu operasi terus-terusan lan kita bakal konfirmasi apa perlu aplikasi.
  • Apa wektu timbal lan syarat pesenan sampeyan?Kirimi nomer bagean utawa gambar kanthi jumlah sing dibutuhake. Kita mangsuli kanthi rega, syarat alat yen ana, lan wektu timbal - biasane sajrone 24 jam. Bagian standar dikirim saka stok produksi; perkakas anyar nderek drawing dikonfirmasi.

Related Products lan Reading Luwih

Nyuwun Penawaran Gear Bevel Plastik

Kirimi nomer bagean saka tabel ing ndhuwur utawa gambar sampeyan dhewe - modul, rasio, count untu, bolongan lan jumlah. Kita konfirmasi pas karo peralatan kawin, menehi saran babagan materi, lan balesan kanthi rega lan wektu timbal sajrone 24 jam.

Kirimi Enquiry Saiki

* Rasio kudu diurutake minangka pasangan sing cocog. Ukuran tindakake gambar referensi ing bagean specifications; please konfirmasi drawing final marang Déwan sadurunge pesenan. Kuningan insert lan nyetel versi meneng dikenali dening seselan BS.
