Napa Gear Worm Precision Digunakake kanggo Aplikasi Pengurangan Dhuwur?

Ing njero omah kompak saka lengen robot industri, motor servo muter kanthi 6.000 révolusi saben menit. Nanging poros output obah kanthi presisi sing alon lan disengaja, ngetokake torsi atusan Newton-meter kanggo posisi muatan sing abot. Komponen sing ndadekake transformasi dramatis iki yaiku aGear Presisi: piranti cacing. Mlebet ing sembarang fasilitas manufaktur, lan sampeyan bakal nemokake gear cacing sing digunakake ing conveyor, lift, alat mesin, lan peralatan kemasan. Padha pahlawan unsung saka transmisi daya mechanical, Ngonversi kacepetan dhuwur, input torsi kurang menyang kacepetan kurang, output torsi dhuwur karo gamblang sing jinis pindah liyane ora bisa cocog. Nanging kenapa gear cacing dadi pilihan standar kanggo aplikasi pengurangan dhuwur? Jawaban kasebut ana ing kombinasi unik geometri, ilmu material, lan fisika sing sistem Precision Gear liyane ora bisa ditiru.

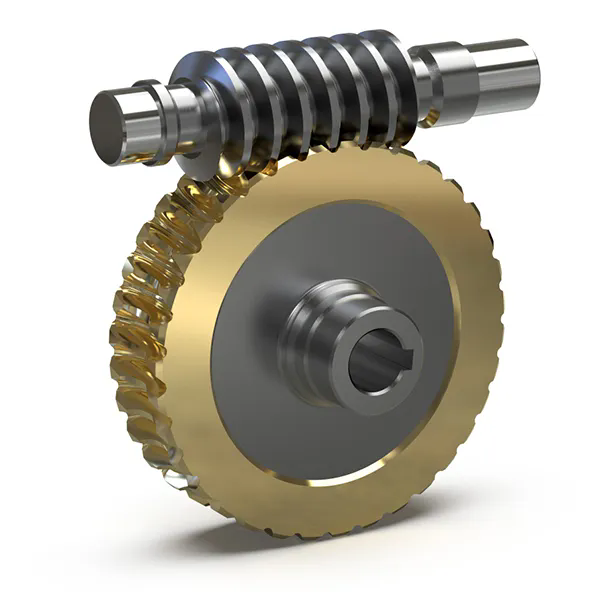

Pasangan worm gear kasusun saka cacing Utas (elemen nyopir) lan roda toothed (elemen sing didorong). Konfigurasi iki nawakake solusi elegan kanggo masalah rekayasa dhasar: carane entuk pengurangan kacepetan gedhe ing tahap siji. Cacing siji-wiwitan kanthi roda 60-waos menehi rasio reduksi 60: 1 ing paket kompak. Nampa pengurangan sing padha karo gear spur mbutuhake pengaturan multi-tahap, nambah kerumitan, biaya, lan papan. Ngluwihi kemampuan pangurangan, gear cacing nawakake rong mupangat tambahan sing penting ing pirang-pirang aplikasi: nyedhiyakake operasi sing lancar lan sepi, lan bisa dirancang kanggo ngunci dhewe, nyegah gerakan mundur nalika daya dicopot. Artikel iki nylidiki dhasar teknis dominasi gear cacing ing aplikasi pengurangan dhuwur, saka prinsip geometris nganti pilihan materi sing nemtokake kinerja.

Daftar Isi

• 1. Apa Ndadekake Geometri saka Worm Gear Ideal kanggo Ngurangi Dhuwur?
• 2. Kepiye Tindakan Sliding Gear Worm Ngaruhi Efisiensi lan Nyandhang?
• 3. Napa Fitur Self-Locking Kritis ing Aplikasi Pengurangan Dhuwur?
• 4. Apa Spesifikasi Teknis Nemtokake Gear Worm Presisi Berkualitas Tinggi?
• 5. Kesimpulan
• 6. Pitakonan sing Sering Ditakoni (FAQ)

1. Apa Ndadekake Geometri saka Worm Gear Ideal kanggo Ngurangi Dhuwur?

Kanggo ngerti kenapa gear cacing unggul ing aplikasi pengurangan dhuwur, kita kudu ngerti geometrine. Mbayangno bolt standar. Nalika sampeyan nguripake, iku maju linearly sadawane poros Utas sawijining. Saiki bayangake mbungkus bolt kasebut dadi bunder, supaya benange dadi heliks sing terus-terusan. Iku cacing. Roda sing disambungake yaiku gear kanthi untu sing dipotong khusus sing cocog karo profil benang cacing. Nalika cacing muter, benange melu untu rodha, meksa rodha muter. Iki minangka prinsip dhasar operasi worm gear.

Tombol kanggo nyuda dhuwur dumunung ing hubungan antarane rotasi cacing lan rotasi rodha. Kanggo cacing siji-wiwitan-cacing kanthi benang tunggal sing terus-terusan-saben rotasi lengkap cacing maju persis siji benang. Utas iki nyurung siji untu ing rodha, nyebabake roda bisa dipindhah kanthi siji untu. Yen rodha duwe 60 untu, banjur cacing kudu muter 60 kaping kanggo ngrampungake siji rotasi lengkap rodha. Ing rasio abang mung nomer untu ing rodha. Iki minangka pengurangan 60: 1 sing diraih ing pasangan gear siji. Ing kontras, entuk pangurangan 60: 1 kanthi gear spur mbutuhake paling ora telung tahap, saben duwe poros, bantalan, lan omah dhewe, kanthi signifikan nambah kerumitan lan biaya transmisi.

Geometri dadi luwih kuat nalika nimbang cacing multi-wiwitan. Cacing loro wiwitan nduweni rong benang, maju rong untu saben rotasi, nyebabake rasio reduksi untu roda dibagi loro. Cacing telung wiwitan mbagi rasio dadi telu. Keluwesan iki ngidini para desainer ngimbangi rasio pengurangan marang efisiensi. Rasio pangurangan sing luwih dhuwur umume tegese efisiensi sing luwih murah, amarga luwih akeh geser dibutuhake. Cacing multi-wiwitan nawakake efisiensi sing luwih dhuwur nanging rasio pangurangan luwih murah. Hubungan geometris sing prasaja iki-rasio padha karo jumlah untu sing dipérang dadi wiwitan-iku sing ndadekake gear cacing dadi solusi sing elegan kanggo aplikasi pengurangan dhuwur. Kanthi tataran siji, sampeyan bisa entuk rasio saka 5:1 kanggo liwat 100:1, sawetara sing angel kanggo cocog karo jinis Precision Gear liyane.

Ngluwihi pitungan rasio, geometri gear cacing uga mengaruhi kapasitas mawa beban. Utas cacing kasebut minangka heliks sing terus-terusan, sing tegese akeh untu sing kontak ing wektu tartamtu. Iki nyebarake beban ing wilayah sing luwih gedhe, nyuda stres kontak lan ngidini gear bisa nangani torsi sing luwih dhuwur tinimbang gear spur sing padha. Ing pabrik kita, kita nggawe gear cacing kanthi profil benang sing tepat kanggo mesthekake kontak maksimal lan konsentrasi stres minimal. Kauntungan geometris iki sebabe gear cacing minangka Gear Precision sing disenengi kanggo aplikasi sing mbutuhake torsi dhuwur ing faktor wangun kompak.

2. Kepiye Tindakan Sliding Gear Worm Ngaruhi Efisiensi lan Nyandhang?

Ora kaya gear spur utawa helical, ing ngendi untu muter siji-sijine kanthi minimal geser, kontak antarane cacing lan rodane biasane geser. Bayangake potongan kapur sing nyeret ing papan tulis. Utas cacing kasebut nyabrang ing pasuryan saben untu nalika muter, nggawe gesekan sing ngasilake panas lan ngonsumsi energi. Tumindak geser iki minangka sebab utama gear cacing kurang efisien tinimbang jinis gear liyane. Gumantung ing rasio pangurangan lan paramèter desain, efisiensi bisa saka 50% (kanggo rasio dhuwur, desain self-locking) nganti luwih saka 90% (kanggo rasio rendah, desain multi-wiwitan).

Iki dudu cacat desain; iku minangka akibat fisik saka geometri. Utas cacing iku ateges sekrup, lan untu roda minangka "kacang". Ing sembarang pasangan screw-nut, ngusapake minangka gerakan dhasar. Kauntungane yaiku geser iki ngidini keterlibatan sing terus-terusan, lancar, ngilangi dampak lan gangguan sing bisa kedadeyan karo gear kontak rolling. Ing aplikasi ing ngendi gangguan lan geter sing kurang penting, kayata ing peralatan manufaktur sing presisi utawa piranti medis, trade-off iki pancen larang regane.

Kanggo ngatur gesekan lan nyandhang sing disebabake geser, gear cacing gumantung ing kombinasi bahan lan pelumasan sing direkayasa kanthi teliti. Cacing iki biasane digawe saka baja hardened, kayata 42CrMo4 utawa 20MnCr5, kang menehi lumahing hard, nyandhang-tahan. Roda digawe saka bahan sing luwih alus, biasane tembaga fosfor (CuSn12 utawa padha). Tembaga minangka bahan "kurban", cocog karo benang cacing lan nyuda nyandhang komponen cacing sing luwih larang. Perunggu uga nduweni sifat bantalan sing apik, nyuda koefisien gesekan. Bentenipun atose-cacing biasane 58-62 HRC, nalika rodha tembaga 80-100 HB-iku pilihan desain sengaja. Tembaga sing luwih alus nganggo preferensial, nglindhungi cacing lan ngidini umur layanan sing dawa.

Lubrication uga kritis. Gir cacing mbutuhake lenga viskositas dhuwur kanthi aditif tekanan ekstrim (EP) kanggo njaga film pelumas sing cukup ing tekanan dhuwur lan kecepatan geser. Tanpa pelumasan sing nyukupi, kontak geser bakal cepet nyebabake nyandhang adesif, scuffing, lan gagal durung wayahe. Pabrik kita nyaranake pelumas khusus kanggo saben produk Precision Gear, adhedhasar beban, kacepetan, lan kahanan operasi. Kita uga ngrancang omah gear kanthi kapasitas lenga sing cukup lan sirip pendinginan kanggo ngilangi panas sing disebabake gesekan.

Tabel ing ngisor iki ngringkes materi kunci lan sifat pelumasan kanggo Gear Worm Precision kualitas dhuwur.

Ngerteni tumindak geser iki penting kanggo sapa wae sing milih Gear Precision kanggo aplikasi pengurangan dhuwur. Pertukaran antarane efisiensi lan operasi lancar, digabungake karo pilihan bahan lan pelumasan sing tepat, yaiku sing nggawe desain gear cacing sing sukses. Pabrik kita wis nyempurnakake trade-off iki sajrone pirang-pirang dekade pengalaman, ngoptimalake produk Precision Gear kanggo menehi kinerja sing dipercaya lan tahan lama ing aplikasi sing paling nuntut.

3. Napa Fitur Self-Locking Kritis ing Aplikasi Pengurangan Dhuwur?

Mbayangno lift barang sing nggawa beban sing abot. Dumadakan, daya gagal. Motor mandheg, lan beban wiwit mudhun ing gravitasi, nyepetake kacepetan mbebayani. Ing gearbox khas, iki bakal kelakon. Ing sistem worm gear sing dirancang kanthi bener, ora. Beban mandheg lan tetep dilereni, dianakake kanthi gesekan ing antarane cacing lan roda. Iki minangka fitur ngunci mandhiri, properti unik kanggo gear cacing sing kritis ing pirang-pirang aplikasi pengurangan dhuwur.

Kahanan ngunci mandhiri muncul saka geometri sing padha sing menehi gear cacing kapasitas pengurangan sing dhuwur. Cacing iku meneng, lan rodha iku kacang. Nalika sampeyan mungkasi nguripake meneng, nut ora bali-drive meneng kajaba gesekan wis ngalahake. Ing gear worm, self-locking dumadi nalika sudut gesekan (ditemtokake dening koefisien gesekan lan sudut tekanan) ngluwihi sudut timbal saka benang cacing. Nalika kondisi iki ketemu, beban ing rodha ora bisa ngatasi gesekan kanggo nguripake cacing. Sistem ngunci, nahan beban ing papan.

Fitur ngunci dhewe ora otomatis. Iku gumantung ing rasio reduksi lan koefisien gesekan. Umumé, cacing siji-wiwitan kanthi rasio pangurangan 30:1 utawa luwih dhuwur bakal ngunci dhéwé ing kondisi operasi sing khas. Gesekan sing luwih dhuwur (saka beban tambah utawa pelumasan sing luwih sithik) ndadekake ngunci diri luwih efektif. Kosok baline, gesekan sing luwih murah bisa nyuda utawa ngilangi self-locking. Mulane pilihan pelumas iku kritis: pelumas sing efektif banget kanggo nyuda gesekan bisa kanthi ora sengaja ngalahake kemampuan ngunci diri saka gear kasebut.

Self-locking minangka fitur safety sing penting ing pirang-pirang aplikasi. Ngilangi kabutuhan rem utawa piranti nyekel liyane, nyederhanakake desain lan nyuda biaya. Uga nambah safety kanthi nyegah gerakan sing ora disengaja nalika mundhut daya. Contone, ing sistem conveyor, ngunci poto nyegah sabuk saka reversing nalika motor dipateni. Ing piranti mesin, piranti kasebut tetep ing posisi nalika listrik mati. Fitur iki sebabe gear cacing digunakake kanthi akeh ing hoists, lift, lan aplikasi apa wae sing mbutuhake beban.

Trade-off yaiku efisiensi. Gear cacing sing ngunci dhewe pancen kurang efisien tinimbang desain sing ora ngunci dhewe amarga gesekan dibutuhake kanggo entuk efek ngunci. Gesekan sing padha sing nahan beban uga ngrampas sistem kekuwatan sajrone operasi normal. Ing aplikasi sing ora mbutuhake beban, cacing multi-wiwitan kanthi koefisien gesekan sing luwih murah bisa digunakake kanggo nambah efisiensi.

Insinyur pabrik bisa ngetung kahanan ngunci mandhiri kanggo desain tartamtu, kanthi nganggep rasio pengurangan, sudut tekanan, lan koefisien gesekan sing dikarepake. Analisis iki mesthekake yen produk Precision Gear kita nyukupi syarat khusus saben aplikasi, ngimbangi kabutuhan beban kanthi kabutuhan efisiensi.

4. Apa Spesifikasi Teknis Nemtokake Gear Worm Presisi Berkualitas Tinggi?

Milih Gear Precision kanggo aplikasi abang dhuwur mbutuhake evaluasi pepek saka specifications technical. Parameter kasebut nemtokake kinerja gear, umur dawa, lan kesesuaian kanggo aplikasi tartamtu. Tabel ing ngisor iki nyedhiyakake ringkesan spesifikasi utama kanggo produk Precision Worm Gear. Saben parameter dikontrol kanthi ati-ati sajrone proses manufaktur kanggo njamin kinerja sing konsisten lan dipercaya.

Saben spesifikasi ing tabel iki nyritakake babagan kinerja gear. Jarak tengah nemtokake ukuran gear lan kapasitas torsi. Jarak tengah sing luwih gedhe ngidini gear luwih gedhe, sing bisa nangani beban sing luwih dhuwur. Rasio reduksi minangka parameter utama sing nemtokake fungsi gear. Modul lan profil waos nemtokake kekuwatan lan kelancaran operasi gear. Kelas presisi gear, biasane DIN 4 nganti 6 kanggo gear cacing berkualitas tinggi, langsung mengaruhi swara, geter, lan lancar transmisi. Produk Precision Gear pabrik kita diprodhuksi kanggo DIN 5 utawa luwih dhuwur, njamin kinerja luar biasa ing aplikasi sing nuntut.

Pabrik kita nggunakake peralatan penggilingan lan pangukuran CNC sing canggih kanggo entuk lan verifikasi spesifikasi kasebut. Mesin nggiling kita bisa ngasilake profil waos kanthi akurasi tingkat mikron, njamin pola meshing lan distribusi beban sing bener. Peralatan pangukuran kita, kalebu panguji gear lan mesin pangukuran koordinat, verifikasi manawa saben peralatan cocog karo toleransi sing ditemtokake. Perhatian rinci iki sing mbedakake Gear Precision sing bermutu saka standar, lan mulane produk kita dipercaya ing industri sing linuwih lan presisi sing paling penting.

5. Kesimpulan

Precision Worm Gear minangka masterclass ing trade-off teknik. Geometri menehi rasio pangurangan kacepetan kanthi alami sing angel digayuh karo jinis gear liyane. Tumindak ngusapake, nalika nyuda efisiensi, mbisakake operasi sing lancar lan sepi lan ngidini kemampuan ngunci dhewe sing penting kanggo safety ing akeh aplikasi. Kombinasi cacing baja hardened lan rodha tembaga, didhukung dening lubrication tepat, ngasilaken sistem transmisi awet sing ngirim taun layanan dipercaya. Apa sampeyan ngrancang sistem konveyor, alat mesin, utawa alat pertanian, gear cacing nawakake solusi sing gampang, efektif, lan bukti.

IngRaydafon, pabrik kita wis nggawe produk Precision Gear berkualitas luwih saka 20 taun. Gir cacing kita direkayasa kanggo nyukupi spesifikasi sing paling nuntut, kanthi tingkat presisi nganti DIN 5. We offer sawetara ukuran lan rasio lengkap, didhukung dening technical support lengkap lan kontrol kualitas ketat. Yen sampeyan are looking for a partner dipercaya kanggo kabutuhan Precision Gear, kita ngajak sampeyan hubungi kita kanggo ngrembug aplikasi. Hubungi Raydafon Technology Group Co., Limited dina ikikanggo nemokake kepiye solusi Precision Worm Gear bisa nguwasani proyek sabanjure.

6. Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa bedane antarane cacing siji-wiwitan lan multi-wiwitan, lan kepiye carane aku milih ing antarane?

Wangsulan: Bab ingkang utama Cacing siji-wiwitan duwe siji thread terus-terusan, asil ing rasio abang paling dhuwur kanggo count waos wheel diwenehi. Rasio abang padha karo jumlah untu ing rodha. Cacing multi-wiwitan nduweni loro utawa luwih benang, ngurangi rasio reduksi nanging nambah efisiensi. Contone, wheel 60-waos karo cacing siji-wiwitan menehi 60:1 aspek; karo cacing loro-wiwitan, rasio 30:1. Pilih worm siji-wiwitan nalika reduksi maksimum dibutuhake lan efisiensi kurang kritis. Pilih cacing multi-wiwitan nalika sampeyan butuh pengurangan moderat kanthi efisiensi sing luwih dhuwur, utawa nalika ngunci dhewe ora dibutuhake.

Pitakonan 2: Kenapa gear cacing ngasilake panas banget, lan kepiye carane bisa ditangani?

Wangsulan: Bab ingkang utama yaiku panas ing gear cacing digawe dening gesekan ngusapake antarane cacing lan untu rodha. Iki minangka ciri khas saka geometri gear cacing. Kanggo ngatur panas, sistem gear cacing mbutuhake pelumasan sing cukup kanggo nyuda gesekan lan nggawa panas. Omah kudu dirancang kanthi area permukaan sing cukup kanggo ngilangi panas liwat konveksi. Ing aplikasi kanthi daya dhuwur, pendinginan paksa (pendingin kipas utawa pendinginan cair) bisa uga dibutuhake. Pabrik kita bisa menehi rekomendasi cara pendinginan sing cocog kanggo aplikasi khusus sampeyan.

Pitakonan 3: Kepiye carane bisa nemtokake manawa piranti cacing saya ngalami nyandhang sing berlebihan?

Wangsulan: Tandha-tandha sing paling umum saka nyandhang kakehan ing gear cacing yaiku tambah backlash, tambah swara, lan suhu operasi sing luwih dhuwur. Inspeksi visual saka untu gear bisa nuduhake tandha-tandha saka nyandhang, kayata katon polesan utawa rusak, pitting, utawa scuffing. Analisis lenga biasa bisa ndeteksi anané partikel nyandhang, nyedhiyakake indikasi awal saka nyandhang. Cara sing paling dipercaya yaiku ngawasi kinerja gear sajrone wektu lan nganakake pemeriksaan berkala. Pabrik kita nyaranake jadwal pemeriksaan rutin adhedhasar kahanan operasi gear.

Pitakonan 4: Apa gear cacing bisa didorong mundur kanthi beban?

Wangsulan: Bab ingkang utama iku gumantung ing desain pindah. Yen gear ngunci dhewe, beban kasebut ora bisa mimpin cacing kasebut mbalikke. Nanging, yen gesekan ora cukup (amarga beban kurang, pelumasan dhuwur, utawa desain multi-wiwitan kanthi rasio pengurangan cilik), beban kasebut bisa nyurung cacing kasebut. Ing pirang-pirang aplikasi, iki ora dikarepake lan fitur ngunci dhewe sengaja digabung. Ing aplikasi liyane, back-driver bisa uga dibutuhake kanggo safety utawa alasan operasional. Pabrik kita bisa ngrancang Gear Precision kanthi ciri ngunci mandhiri sing cocog kanggo aplikasi khusus sampeyan.

Pitakonan 5: Apa kelas presisi sing khas kanggo gear cacing sing berkualitas tinggi?

Wangsulan: Gear Precision sing berkualitas tinggi biasane digawe kanggo standar kualitas DIN 5 utawa AGMA 12 utawa luwih apik. Gelar kasebut njamin operasi sing lancar, gangguan sing sithik, lan reaksi sing minimal. Kanggo aplikasi sing kurang nuntut, DIN 6-7 bisa uga ditrima. Pabrik kita bisa nggawe gear cacing menyang kelas DIN 4 kanggo aplikasi presisi paling dhuwur, kayata posisi alat mesin lan robotika. Pilihan saka kelas tliti gumantung ing akurasi aplikasi lan syarat gangguan.
