PGA Series Auger Drive Planetary Gearbox kanggo Feed Mixer
  • PGA Series Auger Drive Planetary Gearbox kanggo Feed MixerPGA Series Auger Drive Planetary Gearbox kanggo Feed Mixer
  • PGA Series Auger Drive Planetary Gearbox kanggo Feed MixerPGA Series Auger Drive Planetary Gearbox kanggo Feed Mixer

PGA Series Auger Drive Planetary Gearbox kanggo Feed Mixer

PGA seri auger drive gearboxes planet dibangun kanggo TMR feed mixer lan diet feeder mimpin saka 540 rpm traktor PTO. torsi terus-terusan mlaku saka 3.810 N · m (PGA-502) kanggo 42.000 N · m (PGA-4203/4204), karo rasio saka 11,1: 1 kanggo 662,8: 1 lan standar 1 "3/8 Z6 utawa 1" 3/4 Z20 splines input. Gir lan shafts sing dhuwur-kekuatan baja alloy, gas carburized kanggo bab HRC58 waos-lumahing atose; omah cast-wesi siji-Piece nggunakake dual sealing kanggo IP65 kanggo bledug, slurry lan wisuh-mudhun. Diprodhuksi dening Raydafon ing bengkel ISO 9001 dhewe ing Ningbo, China, kanggo tukang mixer OEM lan minangka unit panggantos kanggo peternakan lan dealer. Rasio khusus, flange output lan pasuryan sing dipasang kanggo nggambar. Kirimi model mixer utawa gambar kanggo pilihan sing dikonfirmasi lan kutipan sajrone 24 jam.

PGA Series Auger Drive Planetary Gearbox kanggo Feed Mixer

Reducer planet sing digerakake PTO 540 rpm kanggo mixer TMR lan feeder diet, menehi torsi terus-terusan 3,810-42,000 N·m kanthi rasio saka 11,1:1 nganti 662,8:1. Housing wesi, gearing baja paduan karburisasi, sealing ganda lan perlindungan IP65 kanggo kerja saben dina ing bledug, lendhut lan cuci.

  • 3.810–42.000Torsi terus menerus (N·m)
  • 11.1:1–662.8:1rasio kasedhiya
  • 540 rpmKacepetan input sing dirating
  • IP65Proteksi bledug & banyu

PGA Series Auger Drive Planetary Gearbox kanggo Feed Mixers lan TMR Wagons

Seri PGA minangka unit penggerak auger sing dumunung ing antarane traktor PTO lan sekrup campuran saka mixer feed. A input 540 rpm saka traktor wis suda liwat tataran planet kanggo kurang, rotasi dhuwur-torque auger perlu kanggo ngangkat lan melu silage, HAY lan musataken tanpa stalling. Amarga jalur muatan dienggo bareng ing pirang-pirang gear planet, drive tetep cukup kompak kanggo dipasang ing ngarep utawa piring sisih mixer nalika isih ngasilake torsi terus-terusan saka 3.810 N·m ing model paling cilik nganti 42.000 N·m sing paling gedhé.

Raydafon mbangun seri PGA ing bengkel dhewe ing Ningbo, China, miturut sistem kualitas ISO 9001, lan nyedhiyakake kanggo feed mixer lan produsen feeder diet minangka unit OEM uga menyang dealer minangka gearbox panggantos. Yen mesin sampeyan PTO mimpin, masangake karo aPoros PTO kanggo mixer feed; yen mixer sampeyan nggunakake panggung bevel tinimbang planet, mbandhingakefeed mixer gearboxsawetara ing situs sing padha.

Apa Auger Drive Planetary Gearbox lan Cara Kerjane?

Kothak gear planet auger yaiku reducer koaksial ing ngendi gear srengenge nyopir sawetara gear planet sing muter ing gear ring nalika digawa dening operator planet. Mulane torsi ditularaké liwat sawetara kontak waos bebarengan tinimbang pasangan siji, kang unit planet bisa nindakake beban mixer abot ing cendhak, omah babak lan apa iku nolak kejut sing occurs nalika auger lengkap diwiwiti ing feed beku utawa compacted.

Ing mixer feed, urutane langsung: traktor PTO ing 540 rpm, pangurangan planet nganti kira-kira 5-50 rpm ing poros auger, lan perkalian torsi sing ngidini traktor sing relatif cilik nguripake sekrup campuran gedhe. Semono uga seri PGA dipilih dening peternakan sing nganggo traktor cilik - gearbox, dudu traktor, nyedhiyakake tenaga puteran ekstra. Prinsip sing padha ditrapake kanggo feeders tanduran silase lan biogas, ing ngendi rotasi kacepetan kurang terus-terusan luwih penting tinimbang kecepatan puncak.

Spesifikasi Teknis lan Range Model

Kabeh model dirating ing kacepetan input 540 rpm. Gulung tabel miring kanggo ndeleng saben kolom.

Model Torsi terus menerus (N·m) Torsi maksimum (N·m) Rasio i Poros input
Model siji-tataran lan rong tahap
PGA-502 3.810 7.620 12.36–15.51 1" 3/8 Z6
PGA-1002/3 8.500 17.000 16.8–30.6 1" 3/4 Z20
PGA-1202 11.600 23.200 11.1–19.4 1" 3/4 Z20
PGA-1602/3 15.700 31.400 13.4–47.5 1" 3/4 Z20
PGA-1702/3 15.700 31.400 13.4–47.5 1" 3/4 Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1" 3/4 Z20
PGA-2502 23.780 48.000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30.760 61.520 25.7–84.4 1" 3/4 Z20
PGA-4203 42.000 142.000 27.8–91.4 1" 3/4 Z20
Model rasio dhuwur kanggo mixer vertikal gedhe lan feeder biogas
PGA-1603 15.700 31.400 24.4–116.9 1" 3/4 Z20
PGA-1703 15.700 31.400 24.4–116.9 1" 3/4 Z20
PGA-2103 21.000 47.000 31.8–126.5 1" 3/4 Z20
PGA-2503 23.780 48.000 35.7–142.2 1" 3/4 Z20
PGA-3004 30.760 61.520 97.4–612.3 1" 3/4 Z20
PGA-4204 42.000 142.000 105.4–662.8 1" 3/4 Z20
  • Torsi maks yaiku puncak intermiten sing ditampa dening gearbox nalika wiwitan auger sing dimuat; torsi terus-terusan yaiku nilai kanggo tugas campuran sing ora diganggu.
  • Pilihan poros input ditampilake standar 1 "3/8 Z6 lan 1" 3/4 Z20 profil PTO. Splines liyane, ukuran bolongan lan dimensi flange output bisa machined kanggo drawing Panjenengan.
  • Rasio ing njaba kisaran sing kadhaptar kanggo pigura tartamtu kadhangkala bisa digayuh kanthi nggabungake tahapan - ngirim kacepetan output sing dibutuhake lan kita bakal konfirmasi.

Carane Milih Model PGA Tengen kanggo Mixer Panjenengan

  1. Cocokake pigura kanggo daya traktor lan ukuran auger.Mixer cilik 40-80 hp biasane nganggo PGA-502 utawa PGA-1002/3; mid-range 80-150 hp TMR wagon biasane nggunakake PGA-1602/3 kanggo PGA-2502; mixer vertikal gedhe lan feeder biogas pindhah menyang PGA-3004 utawa PGA-4204.
  2. Priksa torsi terus-terusan nglawan tugas sampeyan.Bandingake torsi auger dibutuhake mixer karo tokoh terus ing meja, ora tokoh puncak. Nilai puncak yaiku headroom kanggo wiwitan, dudu rating sing bisa digunakake.
  3. Konfirmasi poros input.Umume traktor ing Eropa lan Amerika Utara nggunakake 1"3/8 Z6 ing 540 rpm, dene mesin sing luwih gedhe nggunakake 1"3/4 Z20. Spline sing salah yaiku kesalahan pesenan sing paling umum sing kita deleng.
  4. Priksa mounting lan level lenga.Konfirmasi pola bolt, flange output lan posisi pangisi lenga marang pigura mixer supaya unit lenggah ing sudhut sing ditemtokake ing manual.
  5. Rencana interval pangopènan.Gunakake interval lenga lan owah-owahan ing manual; kita bisa nyedhiyani jadwal pangopènan ditulis karo kiriman yen tim layanan perlu siji kanggo cathetan babar pisan.

Ora yakin pigura sing cocog? Kirimake merek mixer, diameter auger, tenaga kuda traktor lan kecepatan auger sing dibutuhake - insinyur kita bakal ngonfirmasi model lan rasio sadurunge sampeyan pesen.

Detail Produk

Loro-lorone foto ing ngisor iki minangka unit seri PGA sing diprodhuksi: kotak gear sing dipasang karo omah cast lan input PTO, lan gambar dimensi sing digunakake kanggo mriksa pemasangan.

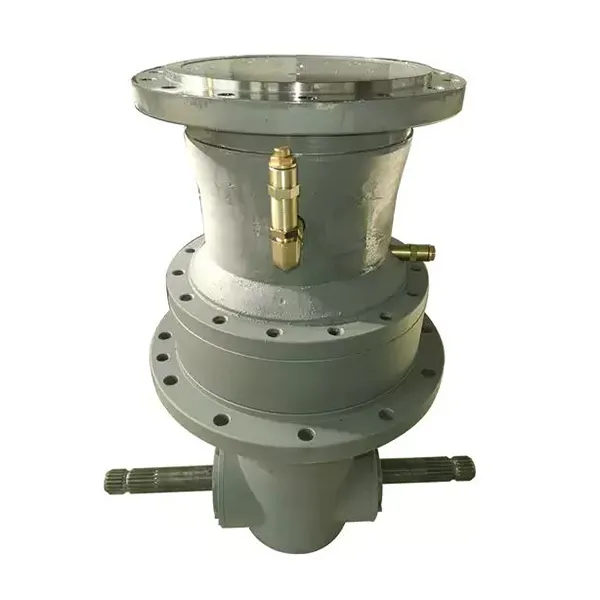

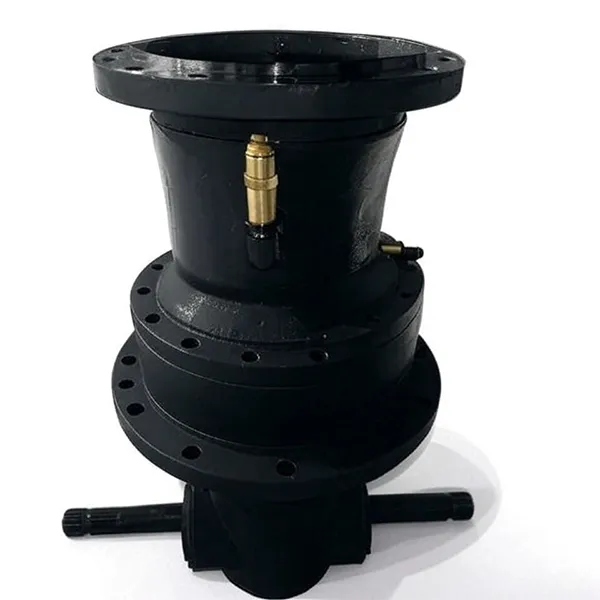

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA seri auger drive gearbox planet - omah cast-wesi, tahap pengurangan planet lan poros input PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Njelaske nganggo bentuk garis lan dimensi sing dipasang saka kothak gear planet mixer feed seri PGA.

Material, Sealing lan Mbangun Quality

Gir lan perawatan panas

Gir lan shafts sing machined saka dhuwur-kekuatan alloy baja lan gas carburized, banjur quenched kanggo untu-lumahing atose watara HRC58 nalika inti tetep cukup angel kanggo nresep kejut. Kombinasi sing menehi seri PGA resistance nyandhang ing silage abrasive lan toleransi saka bola-bali dimuat diwiwiti, lan iku alesan pigura padha bisa ana tengen sawetara rasio sudhut tanpa ngganti amplop external.

Housing lan sealing

Omah kasebut minangka awak wesi siji-potong, sing njaga bantalan konsentris lan lembab getaran sing bakal dikirimake omah sing digawe. Dual sealing ing input lan output ends nahan pelumas ing lan njaga bledug, slurry lan banyu wisuh-mudhun metu, menehi unit tingkat pangayoman IP65. Pentil pelumas lan titik ngisi lenga dipanggonke supaya layanan rutin bisa ditindakake kanthi mixer ing posisi sing bisa digunakake.

Testing sadurunge dikirim

Saben gearbox mbukak lan dicenthang sadurunge ngemas: ora mbukak mbukak kanggo ngonfirmasi rotasi lancar lan sealing lenga, backlash lan verifikasi pola kontak ing set gear, lan pemeriksaan pungkasan saka spline input lan flange output. Cathetan tes bisa dilampirake ing dokumen pengiriman nalika proyek sampeyan mbutuhake bukti sing didokumentasikan.

Kaluwihan Key kanggo Feed Mixer Operators

  1. Biaya bahan bakar murah.Efisiensi transmisi sing dhuwur tegese kurang daya sing ilang antarane PTO lan auger, nyuda panggunaan bahan bakar kanthi kira-kira 30% ing karya campuran sing padha.
  2. Mulai luwih cepet, ora preheating.Set gear tekan kahanan kerja kanthi cepet, mula batch esuk lan campuran top-up ora mbutuhake pemanasan sing dawa.
  3. Nyampur kacepetan dhuwur sing stabil.Set gear presisi tetep kacepetan auger ajeg liwat hay, silase lan konsentrasi, supaya jatah nyampur roto-roto tinimbang stratifying.
  4. Gamelan, drive luwih tahan lama.Tata letak planet simetris ngimbangi gaya transmisi, nyuda beban jamming lan nyandhang mekanik ing kabeh driveline.
  5. Ngalih rasio otomatis ing beban.Unit kasebut diwiwiti ing mode torsi dhuwur sing ngilangi feed sing kompak utawa beku, banjur pindhah menyang mode sing luwih cepet kanggo sisa batch.
  6. Dianggo karo traktor cilik.Amplifikasi torsi ngidini traktor sing luwih cilik lan luwih murah nyopir auger sing padha, mbebasake mesin sing luwih gedhe kanggo kerja lapangan liyane.
  7. Urip driveline PTO luwih dawa.Torsi wiwitan sing kurang nyuda kejut ing PTO traktor lan kopling poros, nambah interval panggantos kopling kanthi kaping 2-3.
  8. Operasi sing luwih tenang, luwih stabil.Multi-tooth meshing nyerep getaran transmisi, nyuda gangguan lan risiko fasteners bisa longgar.
  9. Operasi luwih gampang.Owah-owahan otomatis nyuda intervensi manual, mula operator nonton jatah lan mesin tinimbang gearbox.
  10. Kualitas didokumentasikan.Produksi ISO 9001, mesin lan dipasang ing pabrik kita dhewe, kanthi suku cadang lan dhukungan teknis sawise dikirim.

Tokoh tabungan bahan bakar lan interval layanan ing ndhuwur adhedhasar desain gearbox lan tugas mixer feed sing khas; asil nyata gumantung traktor, jatah lan kondisi operasi.

Kasedhiya Konfigurasi lan Mounting

Seri PGA diwenehake minangka padhet, transmisi planet kompak sing bolts menyang telung noto mixer umum. Marang kita endi sing sampeyan gawe utawa mbukak, lan flange output, pasuryan sing dipasang lan posisi isi minyak wis disetel.

Mixer sing dipasang ing truk

Auger drive dijupuk saka PTO engine truk utawa motor hydraulic liwat gearbox, karo omah dipasang ing piring ngarep mixer.

Mesin self-propelled

Gearbox dipasang ing sasis obah, ing endi tata letak planet geter-rendah nglindhungi gear set saka kejut travel.

Mixer tetep lan stasioner

Tugas terus-terusan ing pabrik biogas, pusat pakan lan instalasi TMR stasioner, ing ngendi pendinginan lenga lan akses layanan bisa direncanakake.

Aplikasi

Seri PGA nyopir rotasi mixer feed lan sistem pakan tanduran biogas. Panginstalan khas kalebu:

  • Vertikal lan horisontal TMR feed mixer lan diet feeder
  • Auger lan screw conveyor ing pusat feed lan pawon feed ing farm
  • Garis campuran silase lan jerami ing ngendi bahan sing kompak kudu dipecah
  • Mixers feedstock tanduran biogas lan ngawut-awut dosis mlaku tugas terus
  • Spreaders sprei lan rereged nggunakake prinsip drive auger padha
  • Retrofit panggantos gearbox worn ing mixer ana merek liyane

Yen mesin sampeyan ora ana ing dhaptar iki, jelasake siklus aplikasi lan tugas. Kothak gear sing cocog karo feeder biogas stasioner bisa uga mbutuhake spesifikasi minyak utawa sudut pemasangan sing beda kanggo gerbong TMR sing dipasang ing truk.

Ulasan pelanggan

★★★★★

Robert MartinezKontraktor Pipeline lan Site Equipment, Houston, USA

Kita nggunakake kothak gear planet iki ing proyek saluran pipa Teluk Pantai ing ngendi semprotan uyah lan geter tetep normal. Sajrone nem sasi operasi terus-terusan, unit tetep stabil, tanpa owah-owahan sing bisa diukur ing akurasi meshing gear. Dheweke saiki nyopir positioner welding kita, nyekeli lengen anteng sanajan ing lemah pasang surut. Kanggo fase pipa sabanjure ana ing dhaptar supplier sing disetujoni.

★★★★★

Sophie DuboisManajer Produksi, Pabrik Suku Cadang Otomotif, Lyon, Prancis

Rong taun ing garis stamping lan akurasi posisi isih ana ing ± 0,02 mm, sanajan ing lembaran aluminium tipis. Ngasilake pass pertama kita mundhak udakara udakara 15% sawise ngalih menyang unit kasebut, lan kotak gear ora butuh apa-apa ngluwihi owah-owahan lenga sing dijadwalake.

★★★★★

Marco RossiPembeli Maintenance, Mesin Tekstil, Italia

Aku kuwatir bab prabédan voltase antarane Eropah lan China, lan engineers nyiapake rencana adaptasi sewengi lan diwenehake modul kontrol dual-voltase. Krat kayu malah kalebu pelumas sing bener lan manual pangopènan ing basa Italia kanthi kontak suku cadang lokal. Antarmuka sing dipasang cocog karo poros penggerak tenun kita, tanpa gerakan aksial sajrone komisioning.

Panuku FAQ

  • Model PGA sing cocog karo mixer feed?Cocokake tenaga kuda traktor, diameter auger lan kacepetan auger sing dibutuhake kanggo kolom torsi terus-terusan: 40-80 hp mixer biasane njupuk PGA-502 utawa PGA-1002/3, 80-150 hp TMR wagons njupuk PGA-1602/3 kanggo PGA-2502, lan mixer vertikal gedhe utawa feeder biogas njupuk PGA-304 utawa PGA-304. Kirimi rincian mixer lan kita bakal konfirmasi model lan rasio.
  • Apa bedane torsi terus-terusan lan torsi maksimal?Torsi terus-terusan yaiku rating kanggo pencampuran tanpa gangguan; torsi maks punika puncak intermiten unit ditampa nalika auger dimuat diwiwiti. Ukuran gearbox ing tokoh terus-terusan lan nambani puncak minangka headroom wiwitan.
  • Poros input PTO kang aku kudu?Pilihan standar yaiku 1"3/8 Z6 kanggo paling traktor 540 rpm lan 1"3/4 Z20 kanggo mesin sing luwih gedhe. Yen PTO punika spline beda, bolongan utawa ukuran, ngirim drawing lan kita bakal mesin input kanggo cocog.
  • Apa gearbox dilindhungi saka bledug lan banyu?ya wis. Omah wesi cast nggunakake sealing dual ing input lan output ends menyang tingkat pangayoman IP65, kang isine bledug, slurry lan wisuh-mudhun kahanan nggunakake farm saben dina.
  • Bisa supaya rasio adat, flange utawa omah rampung?ya wis. Raydafon mesin gear lan ngumpulake unit ing pabrik dhewe, supaya rasio khusus, flanges output, pasuryan soyo tambah, posisi isi lenga lan cat rampung kanggo drawing kanggo program OEM.
  • Kepiye babagan wektu timbal, suku cadang lan garansi?Pigura standar dikirim kanthi jadwal sing cendhak lan unit khusus ngetutake gambar sing dikonfirmasi. Set gear spare, segel lan bantalan kasedhiya kanthi kapisah, lan syarat garansi kasebut ing kutipan kasebut. Kirimi port kuantitas lan pangiriman kanthi rega sing bener sajrone 24 jam.

Related Products lan Reading Luwih

Raydafon nyedhiyakake kabeh drive drive ing mixer feed, supaya sampeyan bisa order gearbox, poros lan kopling saka siji pabrik lan siji standar inspeksi:

Nyuwun kutipan Gearbox PGA Series

Kirimi model mixer utawa gambar, traktor tenaga kuda, kacepetan auger dibutuhake lan port pangiriman. Insinyur kita ngonfirmasi pigura, rasio lan poros input, banjur wangsulan kanthi rega tenan sajrone 24 jam.
