PTO Shaft kanggo Case IH Round Balers
  • PTO Shaft kanggo Case IH Round BalersPTO Shaft kanggo Case IH Round Balers
  • PTO Shaft kanggo Case IH Round BalersPTO Shaft kanggo Case IH Round Balers

PTO Shaft kanggo Case IH Round Balers

Poros PTO kanggo Balers babak Case IH - kalebu RB444, RB454, RB455A, RB464, RB554 lan RB564, plus RB454 Silage lan RB454 Rotor Cutter varian. CAT4 lan CAT5 drivelines kacepetan pancet karo gesekan kopling; input spline 1.375-6 utawa 1.375-21 gumantung ing traktor; kabutuhan daya 40–100 hp (30–75 kW). Referensi torsi kopling saka 1.000 N · m (CAT3 / S4) kanggo 1.800 N · m (CAT4 / S6). Kirimi model baler lan spline PTO traktor - kita konfirmasi kategori driveline, torsi kopling lan dawa poros, lan bali penawaran pabrik ing 24 jam.

OEM Panggantos · Case IH RB Series

PTO Shaft kanggo Case IH Round Balers - CAT4 & CAT5 Drivelines Kecepatan Konstan, 1.375-6 / 1.375-21 Spline

Poros PTO baler babak gagal ing salah siji saka rong cara: gabungan universal ora bisa njupuk amba ngowahi ing headland, utawa kopling ora slip ing torsi tengen lan gearbox njupuk kejut tinimbang. Kaca iki dhaptar ukuran poros, daya sing dibutuhake lan nomer bagean kopling kanggo Case IH RB444, RB454, RB455A, RB464, RB554 lan RB564 balers, supaya sampeyan bisa cocog poros panggantos kanggo model baler sampeyan bener mbukak.

Model Baler Katutup

6 Model dhasar RB444, RB454, RB455A, RB464, RB554, RB564 - plus varian RB454 Silage lan RB454 Rotor Cutter.

Ukuran Driveline

CAT4 / CAT5 Driveline kecepatan konstan kanthi kopling gesekan. Input spline 1.375-6 utawa 1.375-21 gumantung traktor.

Kebutuhan Daya

40–100 hp Saka 30 kW ing RB444 nganti 75 kW ing RB454 Rotor Cutter. Rincian lengkap ing tabel ing ngisor iki.

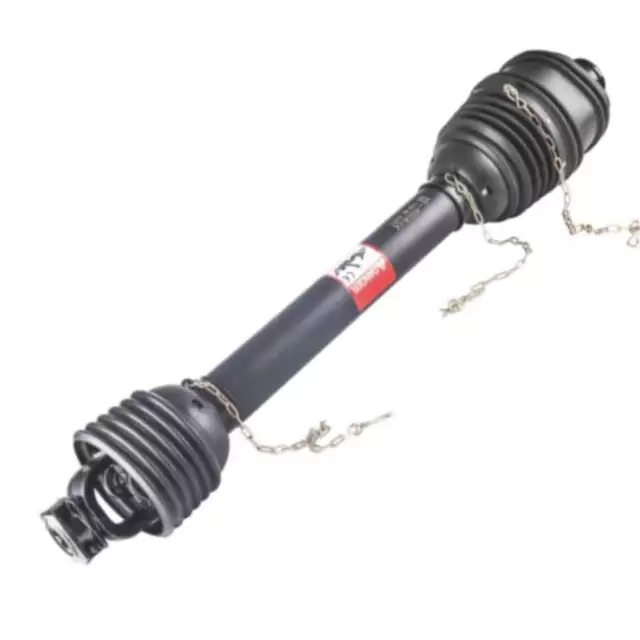

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Majelis poros PTO - sambungan kecepatan konstan, kopling gesekan lan yoke input 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Rincian ujung kopling lan spline - bantalan rakit lan perisai cepet-cepet.

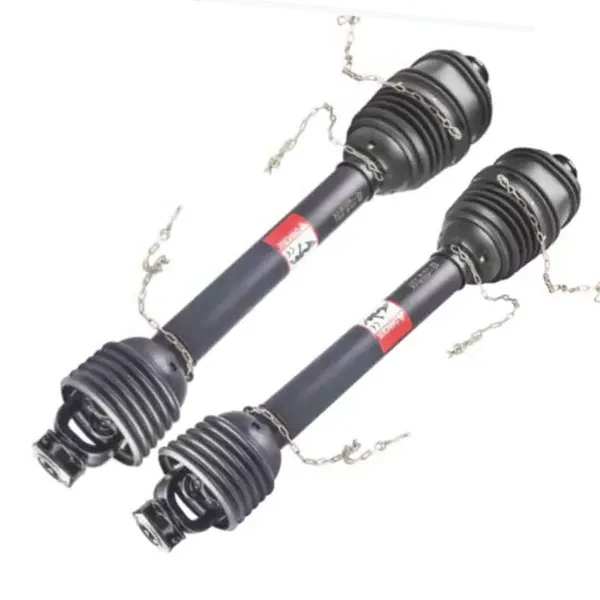

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Pilihan rakit input - 1.375-6 lan 1.375-21 spline, cocog karo traktor PTO rintisan.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Kopling gesekan lan konfigurasi geser-bolt - titik slip nglindhungi gearbox baler.

Tabel Model - Ukuran Poros PTO lan Daya sing Dibutuhake dening Baler

Kasus IH model baler babak - ukuran poros lan syarat daya PTO
Model Baler Ukuran Poros PTO PTO dibutuhake, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silage CAT4 65 (48)
RB454 Rotor Cutter CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH mbutuhake drivelines kecepatan konstan CAT4 utawa CAT5 gumantung model, kanthi kopling gesekan. RB454 Rotor Cutter minangka siji-sijine varian ing kisaran iki sing mbutuhake CAT5 kanthi input 100 hp (75 kW) - yen traktor Panjenengan ngisor tokoh sing, konfirmasi mbangun baler sadurunge pesenan.

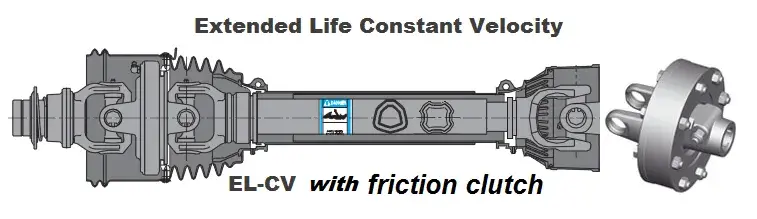

Constant velocity PTO shaft part number reference for Case IH round balers
Referensi PTO kecepatan konstan - CAT3 liwat CAT5, 540 lan 1000 rpm nomer bagean dhasar.

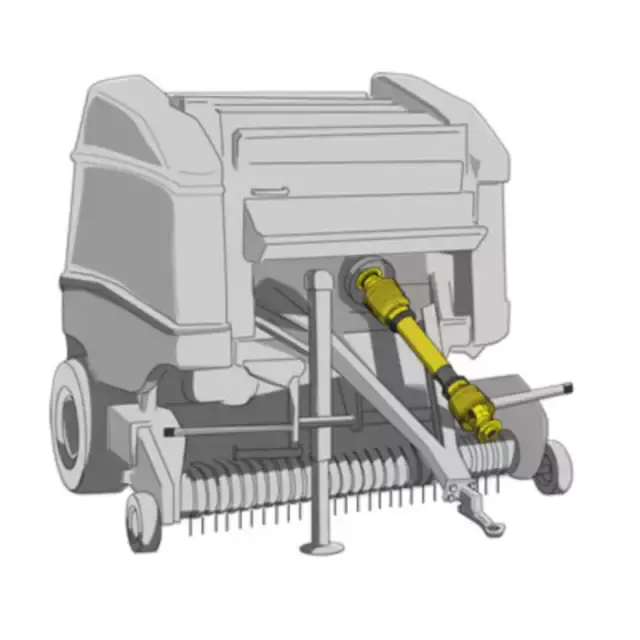

PTO shaft installed on a round baler in field operation
Instalasi lapangan - amba poros lan reresik tameng ing input baler.

PTO Kacepetan konstan lan Nomer Part Kopling

PTO kecepatan konstan - nomer bagean dhasar miturut kategori lan spline traktor
CV PTO Traktor Spline Nomer Bagian Dasar
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Kopling gesekan FT kanggo input spline 1.375-6
Ukuran Universal Torsi (N·m) Nomer Part
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Nomer bagean ndhuwur minangka titik referensi kanggo cocog poros kanggo kombinasi baler lan traktor. Yen sampeyan baler nggunakake setengah ngleksanakake beda utawa rintisan traktor punika spline 1.750-20, ngirim model lan kita bakal konfirmasi kombinasi sing bener. Sing luwih jembarPTO poros kanggo balers babaksawetara kalebu merek baler liyane uga.

Apa Nentokake Apa Poros Cocog lan Awet

  1. Cocokake kategori driveline kanggo model baler

    CAT4 lan CAT5 ora bisa diganti ing sawetara iki. RB444, RB454 lan RB455A mbukak CAT4; ing RB464, RB554 lan RB564 mbukak CAT5; RB454 Rotor Cutter uga mbutuhake CAT5. Fitting batang CAT4 menyang baler sing Telpon kanggo CAT5 ninggalake sendi kurang dirating ing sudut tanjung, sing paling akeh gagal prematur. miwiti.

  2. Cocokake spline input kanggo traktor, ora baler

    Sisih baler tetep dening ngleksanakake, nanging sisih traktor gumantung ing traktor sing digunakake. 1.375-6 punika 540 rpm stub umum; 1.375-21 punika rintisan 1000 rpm; 1.750-20 katon ing daya sing luwih dhuwur traktor. Ngirim model traktor lan foto rintisan PTO minangka cara paling cepet kanggo konfirmasi kuk sing pas. Yen sampeyan uga nganyari drive ngleksanakake, ndeleng ingporos PTOkategori kanggo sawetara lengkap.

  3. Setel kopling gesekan menyang baler, ora menyang traktor

    Kopling gesekan ana kanggo slip sadurunge gearbox baler njupuk beban kejut. Set kopling dhuwur banget bakal ngirim kejut langsung menyang gearbox; nyetel banget kurang, iku sudo sak baling normal. FT Tabel kopling ing ndhuwur menehi torsi referensi saben ukuran universal - 1.000 N·m kanggo CAT3/S4, 1.800 N·m kanggo CAT4 / S6 lan 1.450 N·m kanggo CAT5 / S8.

  4. Priksa sudut poros lan reresik tameng ing tanjung

    A joint velocity pancet tolerates amba ngowahi luwih gedhe saka joint universal standar, nanging tameng isih perlu reresik ing kunci lengkap. Yen batang ngisor metu utawa tameng kontak drawbar ing headland, peserta bakal gagal awal preduli saka HFS. Gambar ing ndhuwur nuduhake sudut target ing input baler. Kanggo balers saka manufaktur liyane, ingPTO batang kanggo Krone babak balerskaca nampilake titik referensi sing padha.

Kirimi Panjenengan Baler Model lan Traktor PTO Spline

Marang kita model baler (RB444 kanggo RB564) lan traktor PTO rintisan (1.375-6, 1.375-21 utawa 1.750-20). Kita bakal konfirmasi kategori driveline, torsi kopling lan dawa poros, lan bali kutipan langsung pabrik - biasane ing 24 jam. Dawane adat lan konfigurasi tameng kasedhiya. Yen ngleksanakake nggunakake a gearbox non-standar, inggearbox tetanènjangkoan bisa uga relevan.
