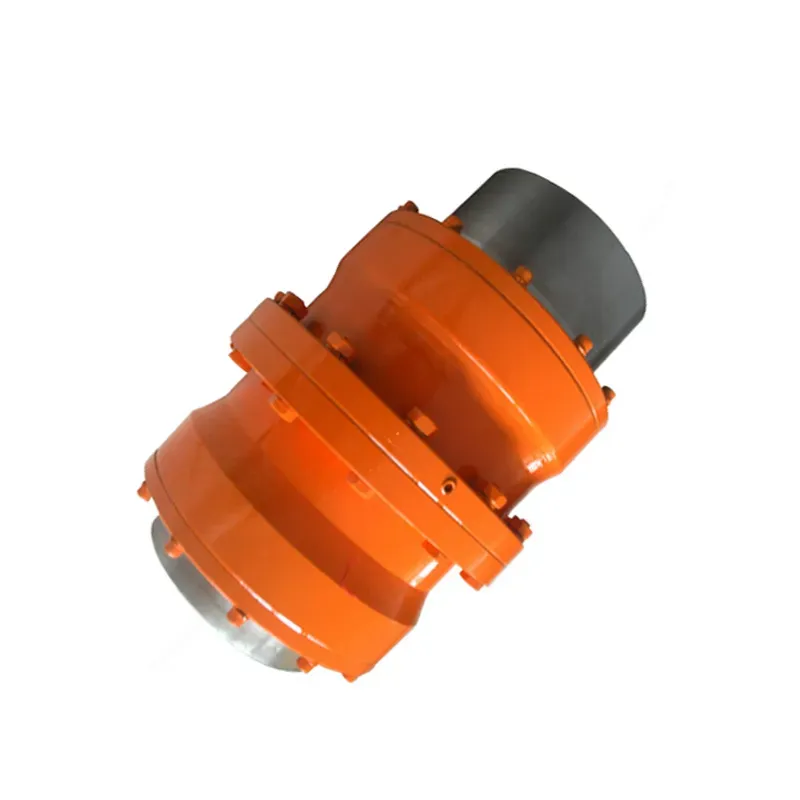

Panggantos GIGL Drum Shape Gear Coupling

GIGL Drum Shape Gear Coupling kanggo Transmisi Industri Tugas Berat

Yen mesin abot sampeyan - stand rolling pabrik baja, crusher pabrik semen, utawa conveyor pertambangan - mbutuhake kopling sing ora bakal mundur saka torsi dhuwur, Penggantian Raydafon sakaGIGL Drum Shape Gear Couplingdibangun kanggo proyek sing tepat.

Drum-Shaped Untu Dibangun kanggo Nyata-Donya

Apa ndadekake ikikopling drum gearngadeg metu? Gigi sing bentuke drum. Dheweke ora mung nransfer kekuwatan - dheweke ngatasi kekacoan panggunaan ing jagad nyata. Torsi maksimal tekan 2000 kN·m, ukuran bore antara 50 mm nganti 400 mm, lan butuh nganti 1,5 derajat misalignment sudut. Ing ndhuwur iku, menehi ganti rugi kanggo shift aksial lan radial sing bakal cepet nyandhang kopling biasa.

Baja 42CrMo karo Precision-Ground Involute Untu

Raydafon digawe saka 42CrMo baja kekuatan dhuwur, banjur grinds untu gear involute kanggo tliti - supaya daya mili Gamelan lan nyandhang tetep kurang. Iku pokok kanggo panuku looking forkopling pindah torsi dhuwur kanggo aplikasi industri; iku tetep mlaku sanajan mesin di-push hard.

ISO 9001 Certified lan Maintenance-Friendly

Kopling iki ora mung angel - uga cerdas kanggo pangopènan. Iku sertifikat ISO 9001. Bolong gear dilumasi, sing nyuda geter lan nambah umur layanan, sanajan ing tambang bledug utawa pabrik semen sing panas. Struktur kompak tegese nginstal ing pabrik rolling utawa drive conveyor ora dadi proyek gedhe. Mulane iku pilihan ndhuwur minangkakopling drum gear awetlan pilihan sing disenengi kanggo kopling gear khusus kanggo peralatan pertambangan - ukuran lan perawatan permukaan bisa disesuaikan karo persiyapan sampeyan.

Rega Pabrik Kompetitif saka China

Pabrik Raydafon ana ing China, mula kita ngimbangi kualitas apik karo rega sing cocog. Kita ora ngedol bagean siji-ukuran-cocok-kabeh - kita bisa karo sampeyan kanggo njaluk kopling tengen kanggo mesin. Kurang downtime, efisiensi sing luwih apik, lan kopling sing njaga peralatan abot.

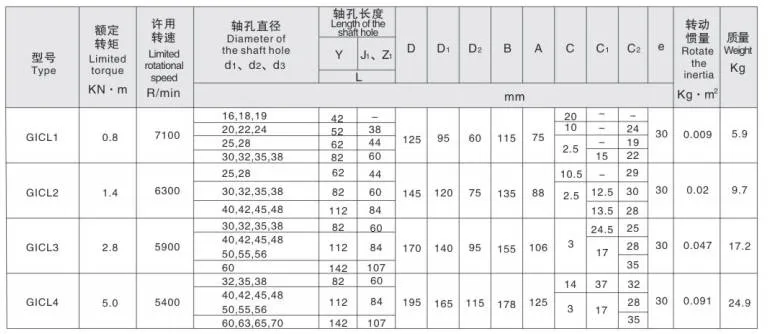

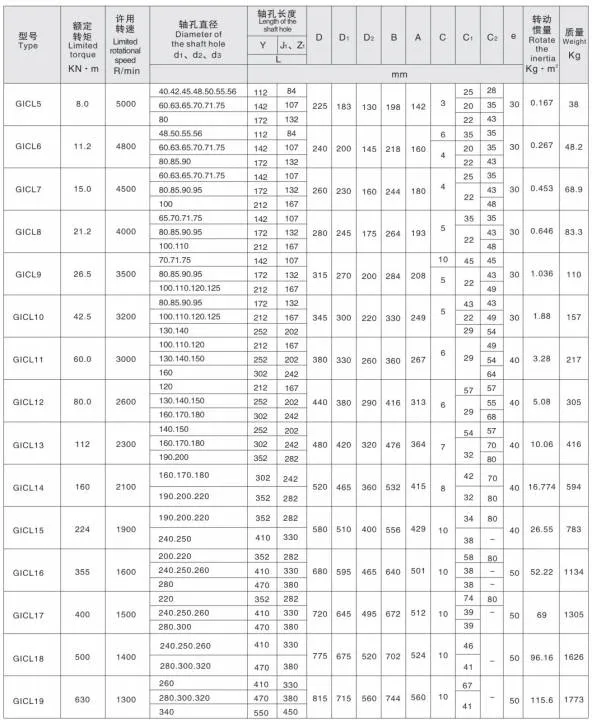

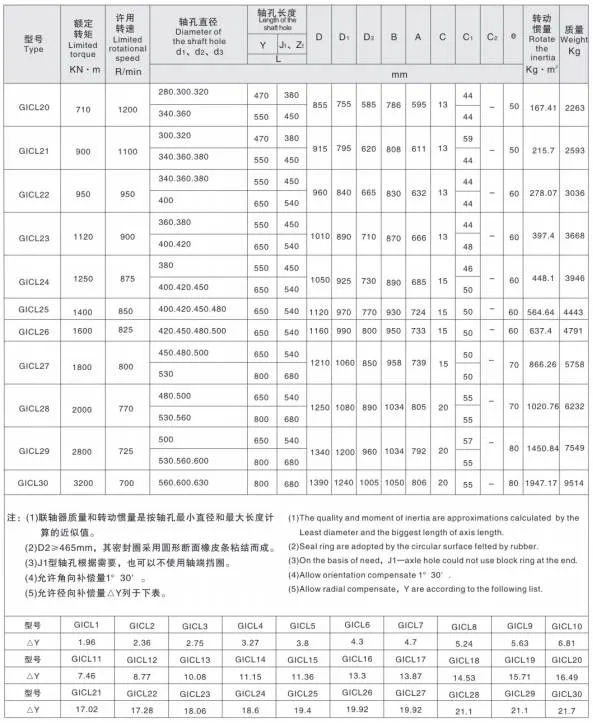

Spesifikasi Produk

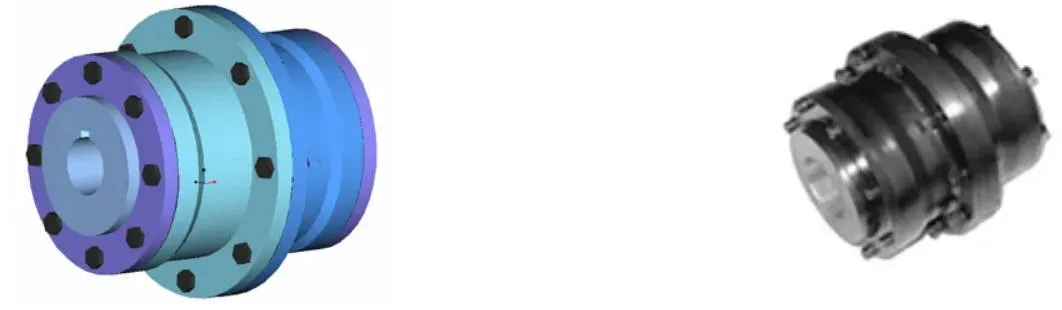

Fitur produk

Kopling gear bentuk drum GIGL minangka pilihan kinerja dhuwur ing sistem kopling gear fleksibel, disesuaikan kanggo skenario industri sing angel ing ngendi transmisi daya sing dipercaya ora bisa dirundingake.

15–20% Kapasitas Beban Luwih Luwih Dibanding Coupling Straight-Tooth

Apa ndadekake iki majukopling gear bentuk drumpilihan ndhuwur iku kemampuan kanggo nangani misalignment sudut èfèktif nalika tetep transmisi torsi dhuwur utuh. Dibandhingake karo kopling gear lurus, model GIGL nyedhiyakake toleransi beban rata-rata 15-20% ing diameter njaba lengen njero sing padha lan kondisi diameter njaba kopling maksimal. Sing nggawe aplikasi GIGL sing mbukak dhuwur.

Pamindahan Sudut Nganti 1°30'

Salah sawijining kaluwihan paling gedhe yaiku kompensasi pamindahan sudut sing ditingkatake. Nalika pamindahan radial nol, kopling gear straight-tooth mung nangani 1 °, nanging GIGL drum shape gear coupling nganti 1 ° 30' - paningkatan 50%. Iki ndadekake iku becik kanggo kacepetan kurang, lingkungan abot kayatamesin pertambangan lan metalurgi, ngendi toleransi misalignment punika game-changer.

Kontak Tooth sing Dioptimalake, Noise Kurang, Interval Pangopènan Luwih

Lumahing waos sing bentuke drum nambah kontak antarane untu internal lan eksternal. Ndandani masalah umum karo kopling straight-tooth, kaya squeezing pinggiran lan konsentrasi stres ing ends untu sak pamindahan sudut. Ing wektu sing padha, ngethok gesekan lan nyandhang, nyuda gangguan, lan ngluwihi interval pangopènan. Wangun flared saka lengen njaba waos nggawe perakitan lan disassembly luwih gampang kanggo tim pangopènan.

99,7% Efisiensi Transmisi

Nalika nerangake efisiensi transmisi, kopling gear drum GIGL tekan 99,7% - nomer sing bisa dipercaya kanggo kopling gear industri, saka sistem conveyor ing manufaktur nganti mesin abot ing konstruksi. Lengan waos njaba nggunakake untu sing bentuke drum kanggo meshing alus, digawe saka baja kualitas dhuwur kanthi permukaan untu medium-hard kanggo ndhukung beban abot. Pengerasan permukaan waos opsional (HRC ≥ 56) nambah daya tahan. Desain sing entheng njaga inersia rotasi sithik - cocog kanggo peralatan sing nduweni kecepatan lan presisi.

Lubrication andal, Sealing, lan Interchangeability

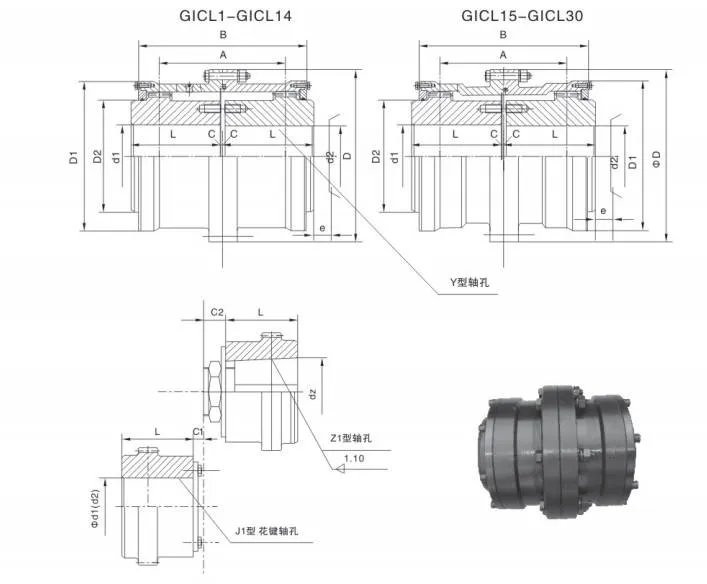

Kanggo njaga kopling gear bentuk drum GIGL kanthi apik ing jangka panjang, dilengkapi struktur pelumasan lan segel sing dipercaya sing ngluwihi umur layanan lan nyederhanakake pangopènan. Desain simetris njamin interchangeability banget, supaya ngganti bagean langsung. Kanggo operasi kacepetan dhuwur ing ngendi kacepetan peripheral ngluwihi 36 m / s, imbangan dinamis nyegah geter lan njamin kinerja stabil. Konfigurasi bolongan poros nawakake keluwesan - nggabungake jinis Y, Z1, lan J1 supaya cocog karo kabutuhan sambungan sing beda.

Full Range Drum Bentuk Gear Couplings

Raydafon, sing dipercayaprodusen kopling gear, mrodhuksi sawetara lengkap kopling gear wangun drum ngluwihi GIGL, kalebu GICL, GIICL, GICLZ, GIICLZ, lan varian NGCL - kabeh ketemu standar industri ketat kanggo njamin kualitas.

Kompak, Kaku-Fleksibel, Low Maintenance

Kopling fleksibel kaku iki akeh mupangat: struktur kompak, radius puteran cilik, kapasitas muatan dhuwur, efisiensi tingkat paling dhuwur, gangguan kurang, lan siklus pangopènan sing dawa. Iku utamané cocok kanggo kacepetan kurang, kahanan heavy-tugas ing metalurgi (rolling mill), pertambangan (crushers), ngangkat lan transportasi (crane), uga petroleum, kimia, lan transmisi poros mesin umum.

Cathetan Aplikasi

Amarga kaku lan keluwesan sing dhuwur tanpa elastisitas, ora dianjurake kanggo mesin sing mbutuhake redaman geter, buffering, utawa alignment poros sing ketat banget - kayata peralatan presisi sing getaran cilik bisa mengaruhi kinerja.

Skenario Aplikasi

Kopling gear bentuk drum GIGL digunakake akeh ing sektor industri abot sing torsi dhuwur, toleransi misalignment, lan daya tahan kritis.

Apa Tuku saka Raydafon

Raydafon adhedhasar Chinasupplier kopling gearkaro luwih saka dasawarsa pengalaman ing komponen transmisi mechanical. We Balance kualitas apik karo rega pabrik competitive, lan kita ora ngedol siji-ukuran-mathuk-kabeh bagean - kita bisa karo sampeyan kanggo cocog kopling tengen kanggo mesin.

Ukuran Custom lan Perawatan lumahing

Perlu ukuran bolongan khusus, hardening permukaan waos (HRC ≥ 56), utawa konfigurasi bolongan poros khusus? Kita nggawe ukuran lan perawatan permukaan supaya pas karo persiyapan sampeyan.

Pangiriman Cepet lan Dhukungan Teknis

Model standar dikirim kanthi cepet, lan tim teknik menehi pandhuan instalasi lan komisioning kanthi panyuwunan. Kurang downtime, efisiensi sing luwih apik, lan kopling sing njaga peralatan abot.
