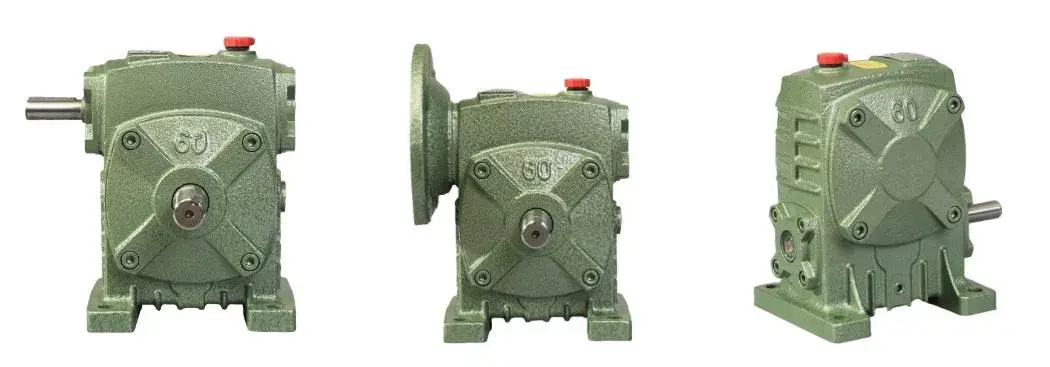

WPDA Series Worm Gearboxes

WPDA Series Worm Gearboxes — 13 ukuran pigura (40–250), rasio 5:1 nganti 100:1, torsi output 15–2,500 N·m, daya input 0,12–15 kW, omah wesi tuang IP65 kanthi pelumasan paksa. Roda cacing dipateni lan digiling nganti HRC 58–62; segel pindho lambe njaga bledug glepung, silt lapangan lan banyu washdown metu saka growong pindah. Kaki, flange lan kothong-poros soyo tambah kasedhiya, lan poros output bisa machined kanggo cocog motor ana. Kirimi daya input, rasio sing dibutuhake lan flange motor - kita ngasilake pigura sing cocog, gambar dimensi lan penawaran langsung pabrik sajrone 24 jam.
4050607080100120135147155175200250

WPDA Series Worm Gearboxes — Rasio 5:1 nganti 100:1, 15–2,500 N·m, IP65 Cast Iron omah

Yen sampeyan nggunakake reducer cacing kanggo mixer, conveyor, packing line utawa farm, telung nomer sing mutusake manawa cocog karo rasio, torsi output lan flange motor. Seri WPDA nyakup kabeh telu ing telulas ukuran pigura saka 40 nganti 250, kanthi daya input saka 0,12 kW nganti 15 kW lan omah wesi sing nyekeli IP65 ing ngisor. washdown lan bledug. Tabel ing ngisor iki ngidini sampeyan cocog pigura kanggo tugas tanpa mbukak katalog.

Spesifikasi Snapshot

  • Ukuran pigura40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • daya input0,12 kW – 15 kW
  • rasio reduksi5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • torsi output15 N·m – 2.500 N·m
  • omahWesi tuang kanthi kekuatan dhuwur, tahan impact lan deformasi
  • Roda cacingDisirep lan digiling, permukaan waos HRC 58–62
  • pangayomanIP65 - segel lambe kaping pindho ditambah segel minyak kerangka tahan debu
  • PemasanganKaki, flange utawa poros kothong; poros output machined kanggo motor Panjenengan
  • LubricationSirkuit pelumasan paksa, sump ing ngisor 60 °C kanthi tugas 24/7

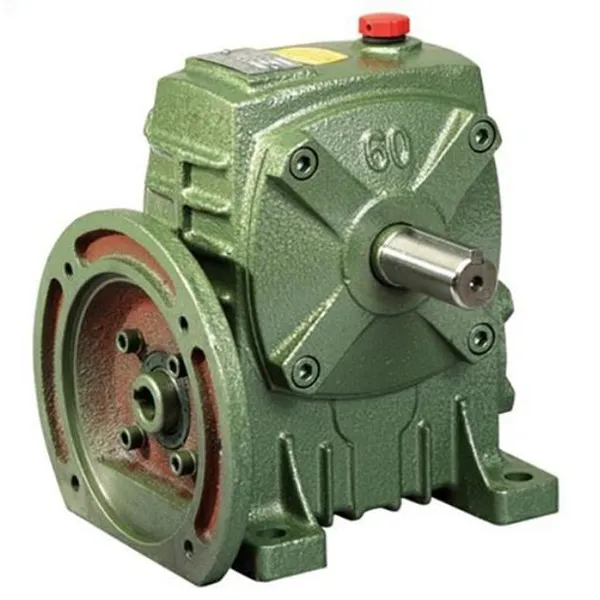

WPDA Series Worm Gearboxes — cast iron housing worm reducer
Kothak gear cacing WPDA - omah wesi tuang, input sing dipasang ing flange, poros output berongga utawa padhet.

Ngendi WPDA Cocog

Pangolahan & Campuran Pangan

Self-locking nahan dayung nalika motor mandheg

Rasio 40: 1 ing WPDA-70 ngidini paddle campuran kapasitas gedhe diwiwiti kanthi mbukak tanpa mandheg. kapan baris mandheg, géomètri cacing poto-Ngunci tetep paddle saka nempel ing bobot dhewe. Ing segel pindho lambe njaga bledug glepung metu saka lenga, supaya interval layanan gerakane kanggo kira-kira nem sasi.

Limbah & Urut

Perumahan wesi tuang lan segel lambe kaping pindho marang kelembapan

Ing pabrik limbah utawa sampah, lenga bocor liwat segel lambe sing wis rusak yaiku sing mateni bantalan. WPDA-100 nggunakake omah wesi cast-bukti teyeng lan segel lambe pindho; swara operasi diukur irungnya saka sak 80 dB nganti 62 dB, sing penting kanggo shift wengi ing zona omah.

Mesin Pertanian

60:1 rasio triple drum torsi ing harvester

Ing drum threshing gabungan, 60:1 WPDA-80 ngangkat torsi motor kira-kira kaping telu lan nambah threshing. efisiensi sekitar 25%. Poros kothong dipasang langsung menyang poros penggerak sing ana, dadi pigura ora perlu re-mesin. IP65 njaga endapan lapangan lan udan metu saka rongga gear.

Logistik & Lifting

Tata letak sudut tengen ngirit 30% ruang instalasi

Ing baris ngurutake otomatis lan platform ngangkat, tata letak cacing sudut tengen ngidini motor lungguh ing jejere. poros mimpin tinimbang konco iku. A 25:1 WPDA-60 menehi posisi sing cukup apik kanggo ngurutake bingkisan tanpa servo. Shafts output bisa machined kanggo cocog Motors diimpor, Nyingkiri transmisi lengkap tukaran. WacaWP Series gearbox cacingkisaran kanggo tugas rasio ngisor.

Tabel Pilihan - Daya, Rasio lan Bobot

Referensi cepet ukuran pigura - daya input nominal lan bobot
Ukuran Daya Input (kW) Range rasio Bobot (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Torsi output mbentang 15 N·m ing ukuran 40 kanggo 2,500 N·m ing ukuran 250. Yen tugas mbutuhake rasio njaba sangang langkah standar, takon kanggo pasangan paling cedhak lan kita bakal konfirmasi kacepetan output nyata lan torsi.

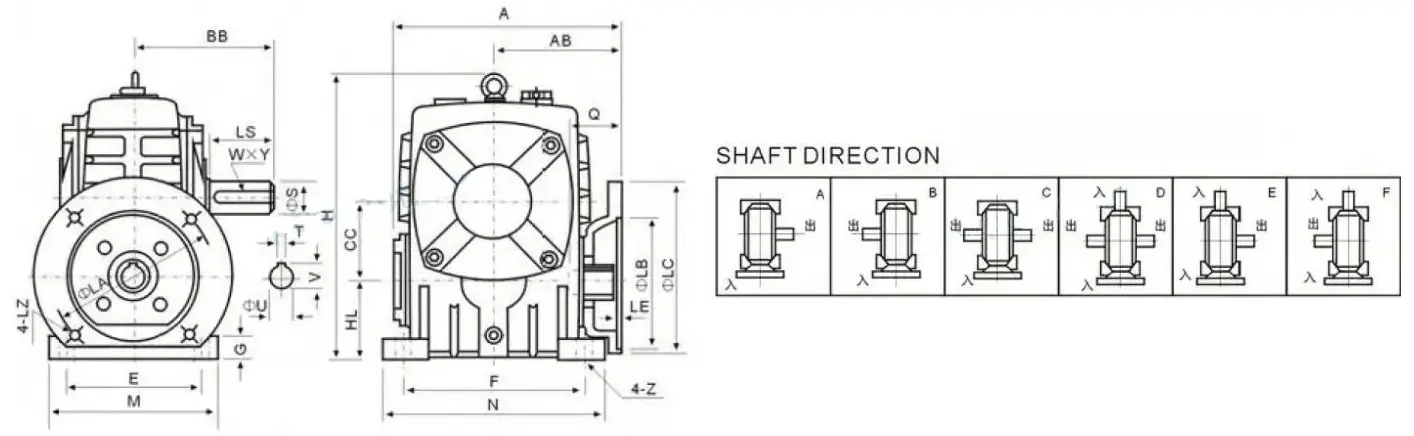

Dimensi Instalasi - Ukuran Bingkai 40 nganti 250

Ukuran pemasangan (mm) - A, AB, BB, H, HL, flange LA/LB/LC, lubang input Q/U, poros output LS/S
Ukuran A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W× Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

Kabeh dimensi ing millimeters. Ing seluler, gesek meja kanthi horisontal kanggo nggayuh kolom flange lan poros. Kirimi pigura motor lan ukuran poros output sing dibutuhake lan kita bakal ngonfirmasi baris sing cocog sadurunge sampeyan pesen.

Napa Pembeli Nemtokake Seri Iki

01

Roda cacing atos lan lemah, HRC 58–62

Roda cacing ngliwati quenching lan grinding, kanthi kekerasan permukaan untu ing pita HRC 58-62. Ing aplikasi conveyor pertambangan, rong taun operasi terus-terusan ngasilake kurang saka 0,1 mm nyandhang gear - kira-kira kaping telu umur layanan saka reducer standar ing tugas sing padha. Ingproduksi gear presisikaca nuduhake mecah lan langkah pengawasan konco tokoh sing.

02

Pelumasan paksa njaga bah ing ngisor 60 °C kanthi tugas 24/7

Sirkuit pelumasan paksa internal nyedhiyakake bolong lan bantalan tinimbang mung ngandelake splash. Ing operasi terus-terusan 24-jam, sump lenga tetep ing ngisor 60 °C, sing memperlambat oksidasi pelumas lan nahan ketebalan film ing kontak cacing. Sing beda antarane reducer sing tahan semusim lan siji sing tahan sawetara.

03

IP65 segel lambe pindho lan omah sing ora teyeng

Segel lambe kaping pindho ditambah segel minyak kerangka tahan bledug tahan IP65 marang lendhut, udan lan bledug proses. Ing a situs ngurutake sampah ngendi reducer biasa bocor lenga lan dicekel ing telung sasi, WPDA-100 mlayu 18 wulan ing lingkungan korosif sing padha tanpa bocor bocor. Yen tugasmu luwih entheng lan butuh amplop cilik, mbandhingaké ingRV Series gearbox cacing.

04

Poros output mesin kanggo motor sampeyan, ora sebaliknya

Kaki, flange lan hollow-shaft mounting kabeh kasedhiya, lan poros output bisa machined kanggo ukuran saka motor utawa poros mimpin sampeyan wis duwe. A tanduran farm-mesin mbutuhake poros sing cocog karo lawas motor; poros panggantos dikirim ing telung dina lan bolted ing tanpa ngganti motor. Kanggo tugas tetanèn, ndeleng inggearbox tetanènkisaran uga.

Umpan Balik Pelanggan

"Kita mbukak iki ing bengkel panganan sing lembab ing endi gearbox sadurunge karat lan kudu sering mati. Kanthi seri WPDA, omah wis ora karat sanajan nganggo glepung lan kelembapan sedina muput, lan tembaga roda cacing isih resik. Swara sak operasi meh diabaikan, supaya ora ana maneh interferes karo peralatan testing pangan cedhak. Nalika aku kudu nyetel rasio pangurangan, tim dheweke mlaku liwat model beda lan mlayu pitungan mbukak kanggo kula - unit dianjurake mlaku lancar saka pisanan miwiti.”

Emma WilsonPabrik Pangolahan Pangan, Sydney, Australia

"Kotak gear WPDA makarya kanthi apik ing proyek kita - dipercaya, efisien, lan gampang dipasang lan dijaga. Saka konsultasi pisanan nganti pangiriman kabeh lancar, lan komunikasi langsung. Kita bakal terus kerja bareng lan nyaranake produk kasebut menyang mitra liyane.

James CarterPanuku Proyek, pelanggan Raydafon

Kirim Daya lan Rasio Motor Sampeyan - Entuk Bingkai sing Cocok

Marang kita daya input, kacepetan output dibutuhake utawa rasio, jinis soyo tambah lan ukuran poros. Kita bakal konfirmasi ing WPDA pigura, bali drawing dimensi lan penawaran ing rega pabrik, biasane ing 24 jam. Range lengkap inggearbox cacingkaca.
