Spiral Bevel Gear
  • Spiral Bevel GearSpiral Bevel Gear
  • Spiral Bevel GearSpiral Bevel Gear
  • Spiral Bevel GearSpiral Bevel Gear

Spiral Bevel Gear

Raydafon ngasilake gear bevel spiral kanggo drive sudut tengen ing pabrike dhewe ing Ningbo, China. Garis waos sing mlengkung tetep loro utawa luwih untu ing kontak ing saben wayahe, supaya drive mlaku luwih lancar lan quietly saka pasangan bevel sakcara ukuran padha lan kaleksanane luwih torsi kanggo dimensi. modul standar mbukak saka M3 kanggo M12 karo gelar tliti DIN6 kanggo DIN9, diprodhuksi kanggo ISO, DIN, ANSI, JIS utawa BS. Bahan kalebu baja paduan, C45, stainless steel, kuningan, tembaga, aluminium lan POM, karo perawatan lumahing saka seng lan nikel plating kanggo oksida ireng, Geomet lan Dacromet. Pinion bisa dipotong kanthi sethithik limang untu, saéngga rasio pangurangan gedhe ing tataran sudut tengen siji, lan flanks untu bisa digiling sawise perawatan panas kanggo tingkat presisi sing luwih dhuwur. Gir diwenehake minangka pasangan sing cocog karo pola kontak sing dicenthang sadurunge dikirim. Kirim gambar utawa conto kanggo kutipan sajrone 24 jam.

Spiral Bevel Gear - Mlengkung-Waos tengen-Angle Drive, M3 kanggo M12

Gear bevel spiral minangka pilihan transmisi sudut tengen nalika kelancaran lan kapasitas beban luwih penting tinimbang liyane. Garis waos mlengkung tetep loro utawa luwih untu ing kontak ing saben wayahe, supaya drive mlaku quietly, ageman roto-roto lan kaleksanane mbukak adoh luwih saka pasangan bevel sakcara ukuran padha. Raydafon nglereni, nambani panas lan grinds gear kasebut ing pabrik dhewe ing Ningbo, China.

minimal 5 untuIng pinion, ngidini rasio siji-tataran gedhe
DIN6 - DIN9Gelar presisi, lemah ing panyuwunan
M3 – M12Modul standar, liyane kanggo nggambar

Rasional Desain

Apa Pilih Gear Bevel Spiral tinimbang Gear Bevel Lurus

Bentenipun antarane loro tanggung ing baris waos. Gigi bevel sing lurus mlaku kanthi radial, saengga saben untu nglebokake untu kawin ing ambane kebak ing wektu sing padha - dampak dadakan sing bola-bali ing saben untu. Gigi bevel spiral dipotong ing kurva, mula kontak diwiwiti ing salah siji ujung waos lan nyapu ing sisih liyane, persis kaya zip nutup. Sing owah-owahan geometris siji tanggung jawab kanggo saben kauntungan ngisor.

Spiral bevel gear

  • Loro utawa luwih untu nuduhake beban ing kabeh wektu, amarga koefisien tumpang tindih luwih dhuwur
  • Keterlibatan bertahap tinimbang impact, supaya swara mlaku luwih murah
  • Tekanan kontak nyebar ing garis kontak sing luwih dawa, menehi luwih seragam
  • Pinion bisa mlaku kanthi sethithik 5 untu, ngidini rasio gedhe ing siji tahap
  • Pola kontak luwes liwat radius sirah cutter, lan bisa nambah luwih dening mecah
  • Ngasilake pasukan aksial sing bantalan poros kudu dipilih kanggo nindakake

Gear bevel lurus

  • Siji untu nggawa beban lengkap ing wayahe engagement
  • Dampak ing saben entri untu ngasilake luwih akeh gangguan lan geter
  • Tekanan kontak lokal sing luwih dhuwur, mula nyandhang cenderung konsentrasi
  • Jumlah untu minimal praktis ing pinion luwih dhuwur, mbatesi rasio siji-tataran
  • Sing luwih gampang lan luwih murah kanggo dipotong, sing cocog karo drive kritis-kritis kanthi kacepetan kurang
  • Ora ana gaya aksial sing digawe, saengga pilihan bantalan luwih gampang

Siji titik desain worth planning kanggo:amarga garis waos iku heliks, gear bevel spiral ngasilake tikaman aksial ing sadawane poros. Iki dudu cacat - regane keterlibatan sing lancar. Bantalan kudu dipilih kanggo njupuk, mulane pasangan bevel spiral biasane ditemtokake bebarengan karo poros lan susunan bantalan tinimbang minangka pengganti gulung kanggo pasangan bevel lurus.

Spesifikasi

Spiral Bevel Gear Specifications lan Pilihan kasedhiya

  • Nomer model (modul)M3, M4, M5, M8, M12 lan liya-liyane
  • Bentuk waosSpiral (garis untu mlengkung), drive sudut tengen
  • Jumlah untu pinion minimal5 untu
  • Nilai presisiDIN6, DIN7, DIN8, DIN9
  • StandarISO, DIN, ANSI, JIS, BS lan non-standar / kanggo drawing
  • BahanBaja paduan, baja C45, baja tahan karat, kuningan, tembaga, aluminium, POM
  • Ngolah waosGiling, hardened, utawa lemah (grinding digunakake kanggo tingkat presisi sing luwih dhuwur)
  • Toleransi0,001 mm - 0,1 mm gumantung saka fitur lan kelas tliti
  • Pangobatan lumahingDilapisi seng, dilapisi nikel, passivation, oksidasi, anodization, Geomet, Dacromet, oksida ireng, phosphatizing, powder coating, elektroforesis
  • Operasi tambahanShot blasting, sandblasting, perlakuan panas, anil, tempering, polishing
  • PackingKantong plastik lan karton, utawa kasus kayu
  • syarat pembayaranT/T, L/C
  • Wektu produksi20 dina bisnis kanggo conto, 25 dina kanggo akeh
  • SampelRega sampel USD 2–100; conto pengiriman ekspres sing dibayar dening pelanggan

Lembar spesifikasi lengkap. Gulung meja miring ing piranti seluler kanggo maca saben baris.

Item Spesifikasi
Nomer model M3, M4, M5, M8, M12, lsp.
Bahan Kuningan, baja C45, stainless steel, tembaga, POM, aluminium, paduan, lan liya-liyane
Standar ISO, DIN, ANSI, JIS, BS lan non-standar
Precision DIN6, DIN7, DIN8, DIN9
Perawatan untu Hardened, giling utawa lemah
Toleransi 0,001 mm - 0,01 mm - 0,1 mm, gumantung saka fitur lan kelas presisi sing ditemtokake
Pangobatan lumahing Dilapisi seng, dilapisi nikel, passivation, oksidasi, anodization, Geomet, Dacromet, oksida ireng, phosphatizing, powder coating, elektroforesis
Rampung Shot blasting, sandblasting, perlakuan panas, anil, tempering, polishing
Barang packing Kantong plastik lan karton, utawa packing kayu
syarat pembayaran T/T, L/C
Wektu produksi 20 dina bisnis kanggo sampel, 25 dina kanggo akeh
Sampel Rega sampel kisaran USD 2–100. Sample pengiriman ekspres sing dibayar dening pelanggan.
Aplikasi Mesin kontrol otomatis, industri semikonduktor, mesin industri umum, peralatan medis, peralatan energi surya, alat mesin, sistem parkir, rel kecepatan tinggi lan peralatan transportasi penerbangan, lan liya-liyane

Babagan toleransi lan presisi:tokoh ing tabel iki sawetara tengen kabeh kulawarga produk, ora Nilai dijamin siji. Toleransi gumantung saka fitur sing diukur, modul lan kelas presisi sing sampeyan temtokake - gear lemah DIN6 nduweni watesan sing luwih kenceng tinimbang sing digiling DIN9. Marang kita backlash lan syarat-pola kontak saka perakitan lan kita bakal konfirmasi apa kelas lan proses kabutuhan gear.

Manufaktur

Carane Kita Pabrik lan Ngontrol Kualitas Spiral Bevel Gear

Gir bevel spiral minangka salah sawijining jinis gear sing paling angel diprodhuksi kanthi apik, amarga flank untu minangka permukaan sing mlengkung sing kudu digawe, ora mung dipotong. Proses sing kita tindakake ing saben urutan sengaja urutan: saben langkah wis rampung lan dipriksa sadurunge sabanjuré diwiwiti, supaya masalah kejiret ing tataran sing digawe tinimbang ing perakitan pungkasan.

Persiapan kosong

Material dipilih kanggo drawing lan kothong diuripake lan ngadhepi kanggo netepake pasuryan soyo tambah lan bolongan sing saben referensi operasi mengko.

Nglereni gear

Sisih untu digawe ing mesin pemotong gear bevel spiral nggunakake radius kepala pemotong sing ngasilake sudut spiral lan pola kontak sing dibutuhake.

perawatan panas

Hardening kasus nambah atose lumahing untu kanggo resistance nyandhang nalika inti tetep cukup angel kanggo nresep beban impact drive bakal weruh.

mecah untu

Yen kelas presisi sing luwih dhuwur ditemtokake, flank dilebokake sawise perawatan panas kanggo mbenerake distorsi lan nambah area kontak lan permukaan rampung.

Priksa pola kontak

Pasangan kasebut diluncurake ing rig tes kanthi senyawa tandha supaya posisi pola kontak, wangun lan ukuran bisa dipriksa ing gambar sadurunge pasangan kasebut dirilis.

Inspeksi lan packing

Priksa dimensi pungkasan babagan fitur sing penting kanggo perakitan, banjur kemasan protèktif kanggo ekspor - tas plastik lan karton, utawa kasus kayu kanggo set sing luwih gedhe.

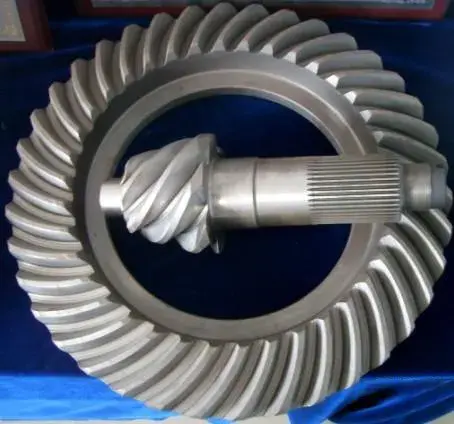

Spiral bevel gear with curved tooth flanks produced by Raydafon
Gear bevel spiral kanthi pinggir untu mlengkung sing digawe.

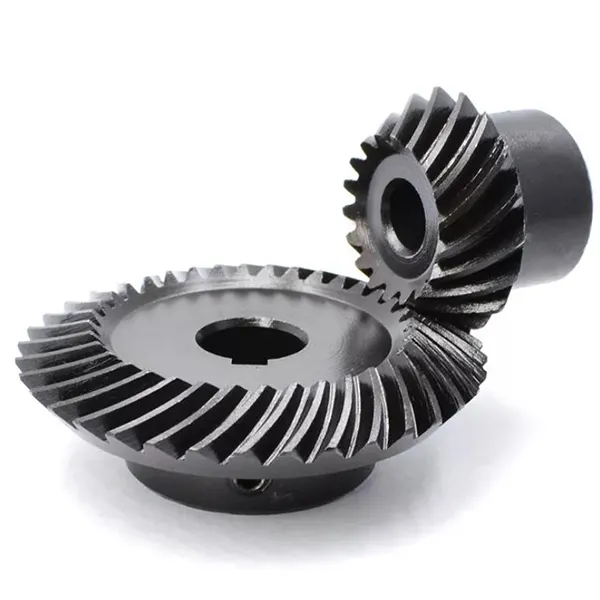

Spiral bevel gear pair showing matched contact pattern and mounting faces
Pasangan gear sing cocog - pola kontak lan pasuryan sing dipasang.

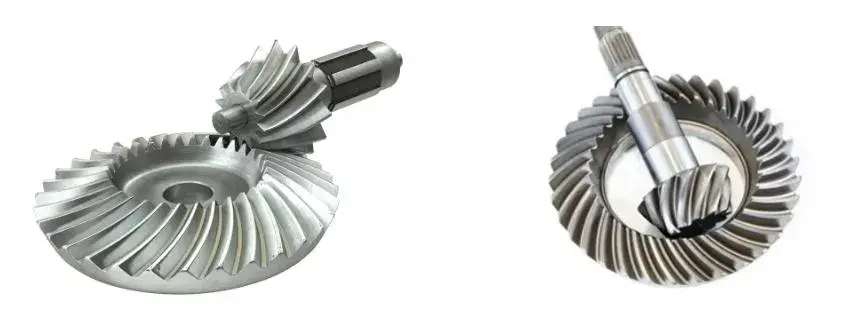

Spiral bevel gear tooth flank detail after grinding
Rincian flank untu sawise digiling.

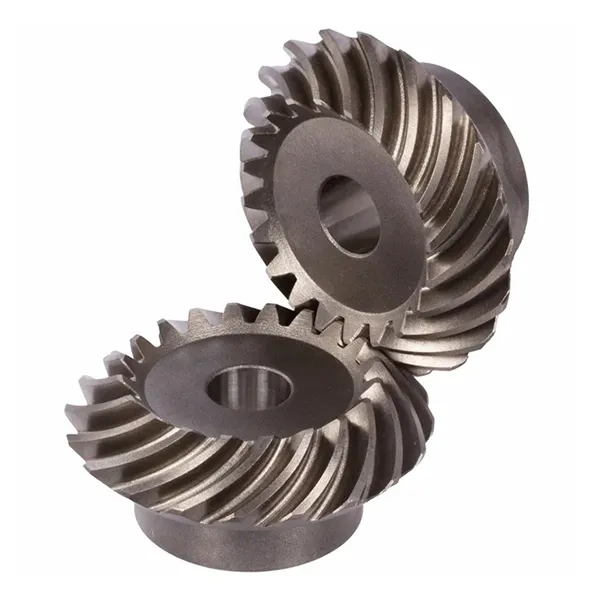

Spiral bevel gear inspection and measurement before packing
Inspeksi dimensi pungkasan sadurunge pengepakan.

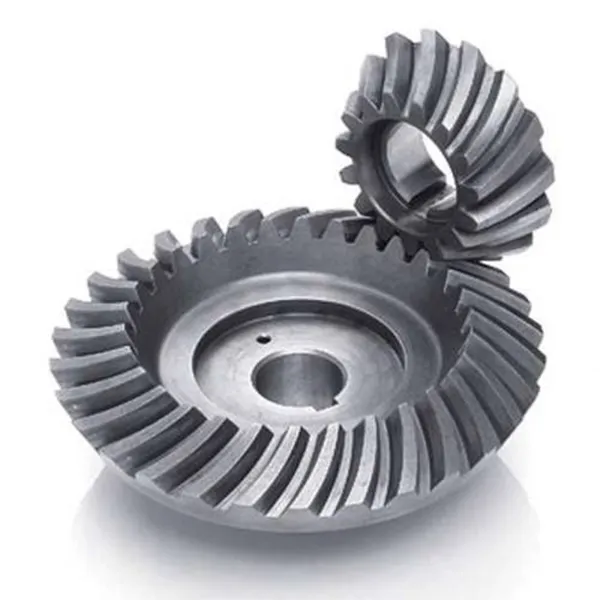

Spiral bevel gear set prepared for export packing
Gear set disiapake kanggo packing ekspor.

Kaluwihan Key

Fitur produk

Gamelan mlaku lan kurang gangguan

Amarga garis waos mlengkung, paling ora rong untu ana ing bolong kapan wae lan beban digawa saka siji untu menyang sabanjure nalika kontak nyapu ing sisih pinggir. Ora ana siji-sijine wektu sing kena pengaruh kanthi lebar amarga ana gear bevel sing lurus, mula geter lan swara tiba - sing ndadekake untu iki dadi pilihan standar ing ngendi gangguan dikontrol, saka spindle alat mesin nganti as kendaraan penumpang.

Kapasitas mbukak dhuwur lan malah nyandhang

Sudut heliks ngundakake koefisien tumpang tindih, tegese luwih akeh untu bareng beban lan tekanan kontak ing saben flank luwih murah. Tekanan sing luwih murah digabungake karo garis kontak sing luwih dawa nyebar luwih rata ing permukaan waos tinimbang konsentrasi ing cedhak garis pitch. Asil praktis yaiku gear sing nggawa torsi sing luwih abot kanggo ukurane lan njaga akurasi luwih suwe sajrone tugas sing terus-terusan.

Wide rasio sawetara ing siji tataran

Pinion saka pasangan bevel spiral bisa dipotong kanthi sethithik limang untu, sing ngidini rasio pangurangan gedhe bisa digayuh ing siji panggung sudut tengen tinimbang loro. Kanggo desainer mesin sing tegese kurang bagean, omah sing luwih cendhek lan kurang akumulasi backlash, mulane wujud untu iki asring katon ing unit gear sudut tengen sing kompak.

Pola kontak bisa didandani

Amarga lengkungan flank disetel dening radius kepala pemotong, pola kontak bisa dipindhah lan didandani ing tahap pemotongan, lan luwih apik kanthi mecah sawise perawatan panas. Sing kontrol ing ngendi untu bener tutul apa misahake pesawat pindah sing mlaku quietly kanggo taun saka siji sing whines lan ngadu ing sasi - lan iku kemampuan sing gumantung ing mesin lan operator, ora ing drawing piyambak.

Bahan lan perawatan permukaan sing cocog karo tugas

Geometri waos padha bisa diprodhuksi ing baja campuran kanggo drive torsi dhuwur, C45 utawa stainless steel ngendi resistance karat, lan Kuningan, tembaga, aluminium utawa POM kanggo aplikasi korek utawa non-Magnetik. Perawatan lumahing banjur dipilih supaya cocog karo lingkungan - plating seng utawa nikel, oksida ireng, Geomet utawa Dacromet kanggo proteksi karat, anodisasi kanggo aluminium, lan lapisan bubuk utawa elektroforesis kanggo katon lan nambah daya tahan.

Aplikasi

Where Spiral Bevel Gears digunakake

Nang endi wae drive kudu nguripake liwat 90 derajat nalika nggawa torsi nyata lan tetep sepi:

  • Piranti mesin- drive spindle, kepala indeksasi lan mekanisme feed ing ngendi akurasi transmisi nyetel kualitas bagean rampung
  • Otomotif lan transportasi- gearing diferensial lan final-drive, ing ngendi pasangan sudut tengen sing kurang swara lan dhuwur beban penting
  • Mesin kontrol otomatis- indekser cam, tabel rotary lan mekanisme pick-and-place
  • Semikonduktor lan peralatan medis- drive sing kudu Gamelan, sepi lan repeatable tinimbang mung kuwat
  • peralatan energi solar- tracker slewing drive, ngendi set pindah makaryakke ing kahanan ruangan babak taun
  • Sistem parkir lan peralatan logistik- mekanisme angkat lan transfer sing mbutuhake pengurangan sudut tengen sing kompak
  • Sepur kacepetan dhuwur lan peralatan lemah penerbangan- drive tambahan ing ngendi linuwih lan geter kurang ditemtokake
  • Mesin industri umum- pompa, mixer, conveyor lan unit gear sudut tengen sing kompak

Yen aplikasi sampeyan ora kadhaptar, jelasake tugas - kacepetan input, torsi, rasio lan pengaturan pemasangan. Pasangan bevel spiral biasane dirancang bebarengan karo tata letak poros lan bantalan amarga dorongan aksial sing diasilake, mula sadurunge kita ndeleng susunan kasebut, asile luwih apik.

Kustomisasi

Gir Bevel Spiral Kustom Digawe kanggo Nggambar

Ngluwihi jangkoan modul standar, paramèter sing mutusake manawa gear cocog karo omah sampeyan kabeh bisa diprodhuksi miturut kabutuhan. Kustomisasi khas kalebu:

  • Modul lan jumlah untu
  • Sudut spiral lan tangan spiral
  • Rasio lan pasangan sing cocog
  • Bore, keyway lan spline
  • Hub lan mounting geometri pasuryan
  • Pilihan materi
  • Kelas presisi DIN6-DIN9
  • Pangobatan lumahing
  • Ground utawa gilingan waos flank
  • Tandha lan identifikasi set dipasangake

Kirim gambar dimensi, gear sampel, utawa rasio, torsi lan amplop sing dibutuhake lan kita bakal ngonfirmasi geometri standar sing paling cedhak utawa ngutip sing anyar. Pasangan bevel spiral disedhiyakake minangka set sing cocog, dadi yen sampeyan ngganti siji pindah saka pasangan, kandhani - mung ngganti setengah saka pasangan sing cocog umume nyebabake gangguan lan nyandhang kanthi cepet, sanajan loro bagean kasebut bener kanthi dimensi.

Panuku FAQ

Panuku FAQ

  • Apa bedane antarane gear bevel spiral lan gear bevel lurus?Garis untu: untu miring sing lurus mlaku kanthi radial lan nyabrang lebare kanthi bebarengan, dene untu miring spiral mlengkung supaya kontak nyapu alon-alon saka ujung siji menyang ujung liyane. Wangun sing mlengkung menehi tumpang tindih sing luwih dhuwur, mula beban dienggo bareng karo untu liyane, mlaku luwih lancar lan luwih tenang, nyandhang luwih rata, lan pinion bisa dipotong kanthi sithik 5 untu.
  • Apa sampeyan bisa nggawe gear bevel spiral kanggo gambarku utawa saka sampel?ya wis. Kirim gambar dimensi utawa gear sampel kanthi modul, count untu, sudut spiral, rasio, bolongan lan materi. Kita konfirmasi manawa geometri cocog karo perkakas sing ana utawa mbutuhake persiyapan pemotong anyar, kutipan sing cocog, lan bisa nyedhiyakake conto sajrone 20 dina kerja.
  • Apa bahan lan perawatan permukaan sing kasedhiya?Baja paduan lan C45 kanggo drive torsi dhuwur, baja tahan karat sing dibutuhake tahan karat, lan kuningan, tembaga, aluminium utawa POM kanggo aplikasi sing luwih entheng utawa non-magnetik. Pangobatan lumahing kalebu seng lan nikel plating, passivation, oksidasi, anodization, Geomet, Dacromet, oksida ireng, phosphatizing, powder coating lan elektroforesis. Marang kita lingkungan lan kita bakal menehi rekomendasi siji.
  • Apa aku kudu pesen pasangan sing cocog utawa gear siji?Mesen pasangan sing cocog. Gir bevel spiral dilebokake lan pola kontake dicenthang minangka set, mula mung ngganti siji gear saka pasangan sing wis ana biasane nyebabake gangguan lan nyandhang kanthi cepet sanajan loro bagean kasebut diukur kanthi bener. Yen mung siji pindah sing rusak, ngirim kita loro supaya panggantos bisa dicocogake kanggo bagean urip.
  • Napa gear bevel spiral mbutuhake bantalan khusus?Amarga sudut helix ing garis waos, gear ngasilake gaya dorong aksial ing sadawane poros saliyane beban tangensial lan radial. Bantalan kudu dipilih kanggo nindakake dorongan kasebut - umume roller tapered utawa susunan kontak sudut - mulane pasangan bevel spiral paling apik ditemtokake bebarengan karo tata letak poros lan bantalan.
  • Apa toleransi, wektu timbal lan syarat pembayaran sampeyan?Toleransi gumantung saka fitur lan kelas presisi, wiwit saka 0,001 mm nganti 0,1 mm ing kulawarga; marang kita backlash lan syarat-pola kontak lan kita bakal konfirmasi apa kelas entuk iku. Sampel njupuk udakara 20 dina kerja lan produksi akeh 25 dina, rega sampel yaiku USD 2-100 kanthi pengiriman ekspres sing dibayar dening pelanggan, lan syarat pembayaran yaiku T / T utawa L / C.

Gegandhengan

Related Products lan Reading Luwih

Nyuwun Kutipan Spiral Bevel Gear

Kirim gambar, conto, utawa modul, rasio, torsi lan amplop sing dibutuhake. We konfirmasi geometri, bahan tliti lan materi, lan reply karo rega lan wektu timbal ing 24 jam.

Kirimi Enquiry Saiki

* Toleransi, wektu timbal lan rega tokoh diwenehi minangka sawetara antarane kulawarga produk lan dikonfirmasi saben pesenan marang drawing. Gir bevel spiral diwenehake minangka pasangan sing cocog; please konfirmasi nomer part kawin sadurunge pesenan.
