Tekan Stacker Telescopic Cylinder
  • Tekan Stacker Telescopic CylinderTekan Stacker Telescopic Cylinder
  • Tekan Stacker Telescopic CylinderTekan Stacker Telescopic Cylinder

Tekan Stacker Telescopic Cylinder

Raydafon mrodhuksi silinder hidraulik teleskopik multi-tataran kanggo boom stacker tekan, kanthi diameter bor standar 200 mm nganti 220 mm, diameter rod 150 mm nganti 180 mm, stroke maksimal nganti 8000 mm lan tekanan kerja maksimal 30 MPa. Desain panggung nested mrodhuksi stroke teleskopik dawa saka dawa ditutup kompak, lan tataran paling gedhe ngirimaken pasukan paling dhuwur ing wiwitan angkat - cocog output silinder kanggo kurva mbukak boom kang. Diwenehake minangka fitting OEM utawa minangka unit panggantos digawe kanggo drawing asli, kalebu count tataran, noto soyo tambah lan posisi port. Diprodhuksi ing pabrik Raydafon dhewe ing Ningbo, China, kanthi kit segel lan komponen cadangan kasedhiya kanthi kapisah. Kirimi model mesin, diameteripun bolongan lan rod, stroke dibutuhake, tekanan kerja lan jinis soyo tambah kanggo kutipan ing 24 jam.

Reach Stacker Telescopic Cylinder — Bore 200–220 mm, Stroke nganti 8000 mm

Silinder hidrolik teleskopik multi-tataran kanggo boom stackers tekan wadhah. Lima utawa luwih tahap ndawakake ngowahi dawa tertutup cendhak dadi stroke kerja sing dawa, supaya panyebar bisa dipanggonke kanthi akurat ing dhuwur lan tekan tanpa silinder siji-tataran sing luwih dawa lan luwih abot. Diprodhuksi dening Raydafon ing Ningbo, China, lan diwenehake minangka perlengkapan OEM utawa minangka unit panggantos kanggo nggambar.

  • 200–220 mmdiameteripun bolongan
  • 150–180 mmdiameteripun rod
  • ≤ 8000 mmStroke maksimum
  • 30 MPaTekanan kerja maksimal
  • TeleskopikMulti-tataran boom drive

Produsen Silinder Teleskopik Reach Stacker — Bore 200–220 mm, Stroke nganti 8000 mm

silinder iki drive linear kanggo tekan stacker boom: meksa hydraulic lumebu ing tataran paling gedhe pisanan, lan saben tataran sukses ngluwihi ing urutan kanggo menehi dawa, stroke kontrol saka dawa ditutup kompak. Tumindak telescoping sing ngidini boom bisa diunggahake, ditambah lan ditahan nalika panyebar dipanggonke ing wadhah - operasi sing nemtokake pirang-pirang wadah sing dipindhah terminal saben shift.

Raydafon mrodhuksi silinder iki ing pabrik dhewe ing Ningbo, China, kanggo loro OEM lan aftermarket sumber. Dhiameter bolongan standar yaiku 200 mm nganti 220 mm kanthi diameter rod 150 mm nganti 180 mm, stroke maksimal nganti 8000 mm lan tekanan kerja maksimal 30 MPa. Yen mesin sampeyan nggunakake kombinasi panggung sing beda utawa noto pemasangan, kirim gambar asli utawa model mesin lan kita bakal cocog. Silinder hidrolik sing gegandhengan saka pabrik sing padha kalebu luwih akehsilinder hidrolik teleskopikkisaran lansilinder hidrolik mobile cranekulawarga.

Spesifikasi Teknis

  • jeneng produkTekan stacker teleskopik silinder
  • FungsiGerakan teleskopik linear saka boom
  • diameteripun bolongan200 mm - 220 mm
  • diameteripun rod150 mm - 180 mm
  • Stroke maksimum≤ 8000 mm (panjang ekstensi teleskopik)
  • Tekanan maksimumTekanan kerja 30 MPa
  • AplikasiTekan stacker
  • PemasanganKanggo drawing machine - pin, flange utawa noto clevis
  • KustomisasiJumlah panggung, stroke, bore, rod, pemasangan lan posisi port

Lembar spesifikasi kanggo silinder teleskopik penumpuk jangkauan standar.

Item Spesifikasi
jeneng produk Tekan Stacker Telescopic Cylinder
Fitur Nyadari gerakan teleskopik linear saka boom
diameteripun bolongan 200 mm - 220 mm
diameteripun rod 150 mm - 180 mm; stroke maksimum ≤ 8000 mm
Tekanan Maksimum 30 MPa
Aplikasi Tekan stacker

Wigati dicathet babagan stroke lan tekanan:tokoh 8000 mm punika stroke teleskop silinder kang, ora dhuwur angkat mesin - sakabèhé ngangkat dhuwur gumantung ing géomètri boom stacker tekan tartamtu. Angka 30 MPa yaiku tekanan kerja maksimal silinder; konfirmasi meksa dirating sistem hydraulic mesin supaya silinder dipilih marang meksa bener bakal katon ing layanan.

Cara Kerja Silinder Teleskopik ing Reach Stacker

Silinder teleskopik beda karo silinder siji-tataran kanthi cara sing penting: tinimbang siji piston lan siji rod, nggunakake serangkaian tahapan bersarang sing ngluwihi urutan. Tahap paling gedhe nduweni area efektif sing paling gedhe lan mulane ngasilake gaya paling dhuwur, mula bagean angkat sing paling abot - ngilangi beban lan miwiti boom munggah - ditangani dening panggung kanthi kauntungan paling mekanik. Minangka orane tumrap sekolah ngluwihi, wilayah efektif sudo lan pasukan tiba nalika lelungan mundhak, kang cocog karo owah-owahan ing wayahe mbukak boom kang mundhak.

Pengaturan kasebut uga ngrampungake masalah kemasan. Silinder siji-tataran kanthi stroke 8 meter mbutuhake dawa tertutup nyedhaki stroke, sing ora bakal pas karo boom. Tahap bersarang menehi stroke sing padha saka bagian sekedhik saka dawa sing ditutup, mulane stackers tekan, crane mobile lan trailer tipper kabeh nggunakake silinder teleskopik tinimbang siji-tataran dawa.

Loro rincian desain mutusake urip layanan ing aplikasi iki. Kapisan yaiku sealing: saben tahapan nggawa set segel lan pandhuane dhewe, lan pas tahap-tahap kudu terus sejajar supaya segel ora dimuat miring. Kapindho iku kondisi lumahing: rod kapapar lan lumahing panggung iku apa asu laut mbukak marang, supaya nyetak saka grit utawa tataran mbengkongaken ndadékaké langsung kanggo bocor. Filtrasi sing bener lan inspeksi reguler saka segel wiper penting kaya silinder nalika mesin mlaku kanthi shift dawa ing port.

Detail Produk

Foto saka tekan stacker teleskopik silinder kita gawé - tataran susunan, rod lumahing lan soyo tambah antarmuka.

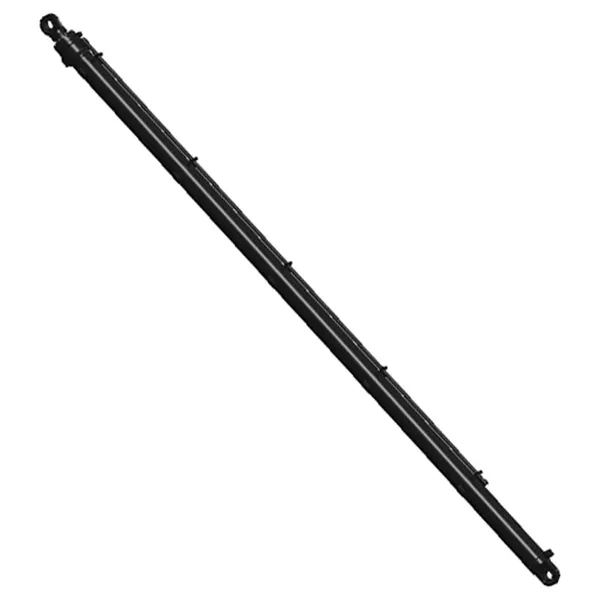

Reach stacker telescopic cylinder showing nested stages and rod surface
Tekan stacker teleskopik silinder - orane tumrap sekolah nested, rod lumahing lan soyo tambah antarmuka.

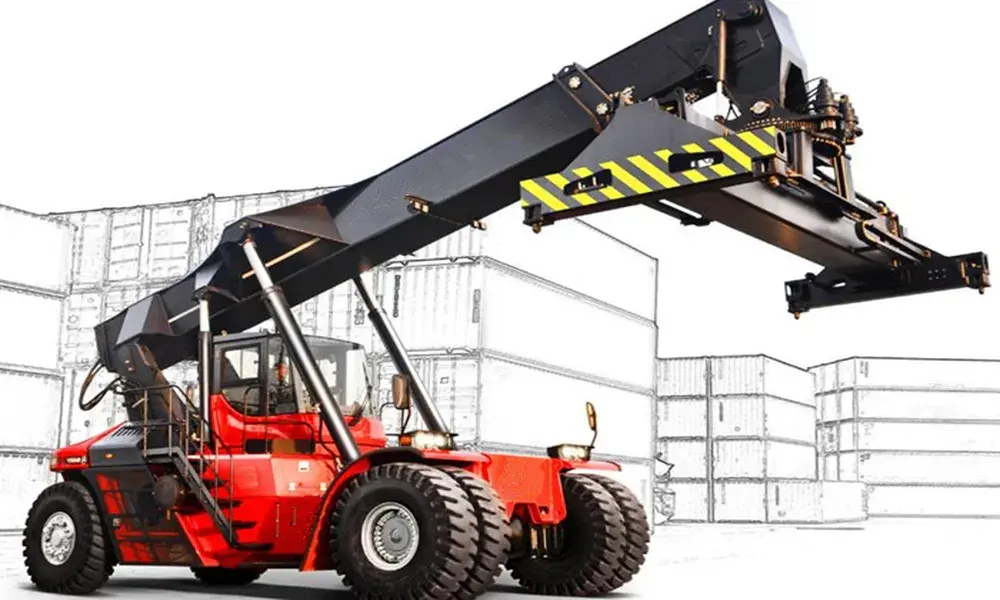

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Silinder hidrolik teleskopik multi-tataran kanggo aplikasi boom stacker tekan.

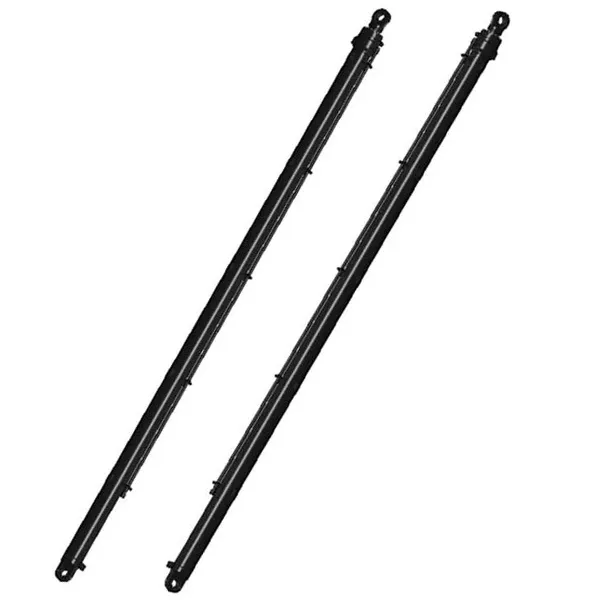

Reach stacker telescopic cylinder before packing and shipment
Silinder sing dipasang dipriksa lan disiapake kanggo dikirim.
Reach stacker telescopic cylinder stage detail and seal arrangement
Rincian panggung lan susunan segel silinder teleskopik.

Keuntungan produk

  • Tekan dawa saka dawa ditutup cendhakKonstruksi multi-tataran ngirim nganti 8000 mm stroke nalika tetep silinder ditarik kompak ing sadawane boom, supaya mesin bisa nyelehake panyebar ing dhuwur lan ing jarak tanpa nggawa silinder siji-tataran sing luwih dawa lan luwih abot.
  • Force ngendi lift perlu ikuTahap paling gedhe nyedhiyakake pasukan paling dhuwur nalika wiwitan angkat, nalika wayahe beban ing boom paling gedhe, lan tahapan sing luwih cilik nyedhiyakake perjalanan. Sing cocog karo output silinder karo kurva beban nyata mesin.
  • Dibangun kanggo tugas wadhah abotSilinder diprodhuksi saka baja khusus sing berkualitas tinggi lan dirancang kanggo siklus operasi port sing terus-terusan, kanthi susunan sealing sing ditemtokake kanggo owah-owahan dawa ing beban tinimbang panggunaan intermiten.
  • Pasokan langsung pabrikSilinder diprodhuksi lan dirakit ing pabrik Raydafon dhewe, supaya ora ana wates dagang antarane sampeyan lan produksi, lan gambar, segel lan spare parts tetep kasedhiya kanggo urip mesin.
  • Digawe kanggo gambar mesin sampeyanBore, rod, stroke, count tataran, noto soyo tambah lan posisi port bisa diprodhuksi kanggo drawing asli, kang penting kanggo Unit panggantos ngendi antarmuka soyo tambah kudu cocog boom ana.
  • Shortens loading lan unloading siklusPosisi spreader sing akurat lan bisa diulang ngidini wadhah diangkat saka dermaga utawa dek lan dilebokake kanthi gerakan sing luwih sithik, ngethok wektu saben kapal ing dermaga lan wektu nunggu kendaraan dalan ing terminal.

Urip kesel, urip segel lan pasukan maksimal gumantung saka bore, tekanan, siklus tugas lan kepiye kontrol kontaminasi ing sirkuit hidrolik mesin. Menehi kita model mesin, meksa apa lan stroke dibutuhake, lan kita bakal konfirmasi konfigurasi silinder marang mbukak bener bakal weruh.

Aplikasi

Aplikasi utama yaiku boom stacker tekan wadhah, nanging jinis silinder teleskopik sing padha digunakake ing ngendi wae stroke dawa kudu diprodhuksi saka dawa pemasangan sing cendhak ing mesin seluler.

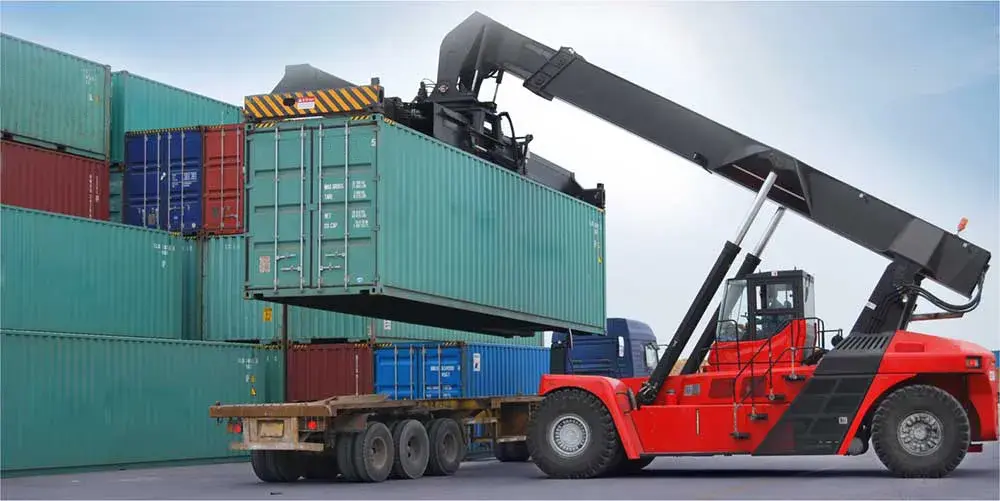

Reach stacker telescopic cylinder installed on a container handling machine boom
Tekan stacker teleskopik silinder ing layanan ing mesin nangani wadhah.

Port lan terminal kontainer

Boom lift lan extension ing tekan stackers obah wadhah antarane quay, yard lan dalan kendaraan ing operasi shift terus.

Logistik lan gudang

Mesin nangani tumpukan kandhel ing ngendi panyebar kudu dipanggonke kanthi akurat ing dhuwur lan jarak tanpa repositioning sasis.

Transhipment lan stasiun barang

Operasi turnover dhuwur ing ngendi siklus loading lan unloading bola-bali liwat dina lan linuwih silinder langsung nemtokake throughput.

Crane seluler

Ekstensi boom teleskopik, ing ngendi prinsip panggung sing padha ngasilake jarak sing dawa saka dawa tertutup sing bisa diangkut.

Tipper lan peralatan trailer

Silinder ngangkat multi-tataran kanggo badan tipping lan platform mundhakaken, ngendi stroke dawa relatif kanggo papan soyo tambah kasedhiya.

Panggantos lan retrofit

Panggantos langsung saka silinder boom worn utawa rusak ing stacker tekan ana, diprodhuksi marang drawing asli utawa sampel diukur.

Panuku FAQ

  • Apa bolongan, stroke lan tekanan iki tekan tutup silinder teleskopik stacker?Dhiameter bolongan standar yaiku 200 mm nganti 220 mm, diameter rod 150 mm nganti 180 mm, stroke maksimal nganti 8000 mm lan tekanan kerja maksimal 30 MPa. Sakabèhé dhuwur ngangkat gumantung ing geometri boom saka mesin, ora mung stroke, supaya konfirmasi loro nalika nemtokake.
  • Apa silinder iki bagean OEM utawa panggantos?Diprodhuksi dening Raydafon ing pabrik dhewe lan bisa diwenehake minangka perlengkapan OEM kanggo tukang mesin utawa minangka unit panggantos kanggo mesin sing wis digunakake. Kanggo panggantos, ngirim gambar asli, model mesin utawa ukuran ukuran silinder gagal.
  • Kepiye carane aku ngerti yen pemasangan bakal cocog karo boomku?Pemasangan digawe kanggo nggambar - pin, flange utawa clevis susunan, bebarengan karo posisi port. Kirimi gambar utawa foto saka silinder sing ana karo dimensi utama lan kita bakal konfirmasi antarmuka sadurunge ngutip.
  • Informasi apa sing kudu sampeyan kutip?Model mesin, diameteripun bolongan lan rod, stroke sing dibutuhake, tekanan kerja, count tataran yen desain multi-tataran, jinis pemasangan lan jumlah. Sing luwih akeh sing ditampa kanthi pitakon, luwih cepet kita bisa ngonfirmasi desain lan rega.
  • Apa mengaruhi urip layanan saka silinder teleskopik?Kebersihan lenga hidrolik, kondisi segel wiper lan keselarasan tahapan individu minangka faktor utama. Kontaminasi utawa permukaan panggung sing dicetak ngrusak segel lan ndadékaké kebocoran, saéngga filtrasi lan inspeksi reguler penting kaya spesifikasi silinder kasebut.
  • Apa wektu timbal lan bisa nyisakke segel diwenehake?Wektu timbal gumantung apa silinder cocog karo gambar sing wis ana utawa mbutuhake konfigurasi anyar, lan dikonfirmasi karo kutipan kasebut, biasane ing 24 jam sawise nampa pitakon. Kit segel lan komponen panggantos bisa diwenehake kanthi kapisah supaya mesin bisa bali menyang layanan sawise gagal segel.

Related Products lan Reading Luwih

Nyuwun Kutipan Silinder Teleskopik Reach Stacker

Kirim model mesin, diameteripun bolongan lan rod, stroke dibutuhake, meksa apa, jinis soyo tambah lan jumlahe - utawa drawing asli. Kita konfirmasi konfigurasi marang boom lan reply karo rega lan wektu timbal ing 24 jam.

Kirimi Enquiry Saiki

* Angka 8000 mm yaiku stroke silinder, dudu dhuwur angkat mesin. Mangga konfirmasi tekanan kerja sing dirating sistem hidrolik lan dimensi pemasangan sadurunge pesen.
