SWC-WH Tanpa Flex Welding Tipe Universal Coupling

SWC-WH Tanpa Flex Welding Tipe Universal Coupling

Raydafon's SWC-WH Tanpa Flex Welding Type Universal Coupling non-elastis gandheng universal couplings nggunakake sambungan gandheng kanggo mesthekake transmisi dipercaya, nggawe iku pilihan dipercaya kanggo aplikasi dhuwur-muatan kaya peralatan metalurgi lan pertambangan. Kita minangka produsen kopling fisik ing China. Minangka pabrikan sing bisa dipercaya, kita nawakake pasokan sing stabil lan bisa nyetel rincian kanggo spesifikasi peralatan sampeyan. Kanggo rincian rega, hubungi kita langsung.
Welded Yoke · Ora Ana Elemen Fleksibel · OEM Siap

SWC-WH Tanpa Flex Welding Tipe Universal Coupling kanggoAbot-Kawajiban Drive Shafts

A kaku, welding-jinis kopling cardan dibangun kanggo rolling pabrik, crane, pertambangan lan metalurgi drive. Rakit gandheng mbusak bolted-joint loosening. Bantalan jarum presisi njaga gesekan sithik. Bore 100–550 mm, torsi nganti 710 kN·m, baja paduan 35CrMo, produksi ISO 9001 ing Ningbo, China.

mboseni100 – 550 mm
Torsi Nominal1,25 – 710 kN·m
Sudut Lipat15° – 25°
BahanBaja 35CrMo
MOQ1 Piece
Lead Time15 – 30 Dina

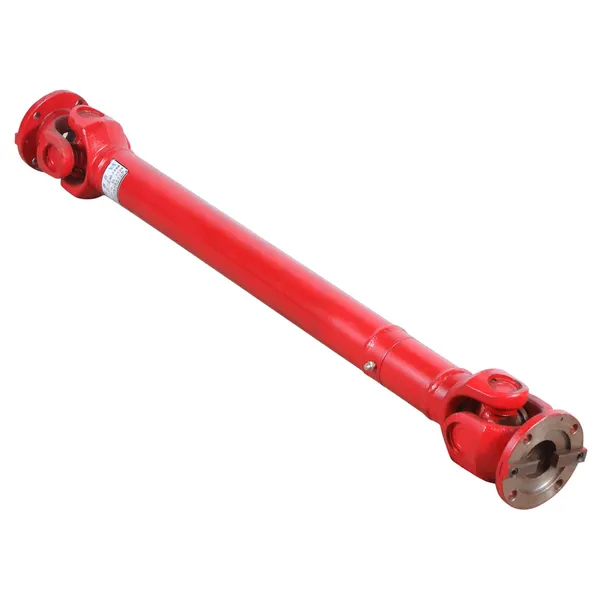

SWC-WH without flex welding type universal coupling welded yoke product photo

01Apa SWC-WH Tanpa Flex Welding Type Universal Coupling?

SWC-WH yaiku akopling universal kakusing ngirimake torsi liwat rakit gandheng lan salib tengah mlaku ing presisi jarum presisi. Boten kados kopling jinis lentur, ngemotora ana unsur elastis, dadi ora ana karet, ora ana spring pack lan ora ana kompensasi fleksibel anggota kanggo nyandhang metu. Sing ndadekake pilihan sing disenengi nalika drive nuntuttorsi dhuwur, resistance kejut dhuwur lan umur layanan dawatinimbang damping torsi.

Kuk sing dilas minangka prabédan utama saka desain bolted-yoke. Ing getaran sing terus-terusan, sendi baut bisa ngeculake, nyebabake fretting, backlash lan pungkasane gagal. Welding mbusak sing mode Gagal tanggung. Kanggo panuku sumberkopling universal kanggo shafts drive industri, iki nerjemahake menyang kurang pangopènan mandeg lan biaya total luwih murah saka kepemilikan saindhenging gesang layanan kopling kang.

Yen aplikasi sampeyan mbutuhake kepatuhan torsi tinimbang kaku, mbandhingake karoTipe pengelasan fleksibel standar SWC-BHutawa jangka panjangSWC-CH jinis las fleksibel dawa, sing nambah unsur fleksibel antarane loro yokes.

02Spesifikasi Teknis SWC-WH: Bore, Torque and Misalignment Range

Tabel ing ngisor iki nampilake saben ukuran standar ing seri SWC-WH. Gunakake kanggo cocog diameter batang, torsi nominal dibutuhake lan dawa instalasi kasedhiya sadurunge njaluk kutipan. Custom bores, keyways lan dawa kasedhiya ing panyuwunan.

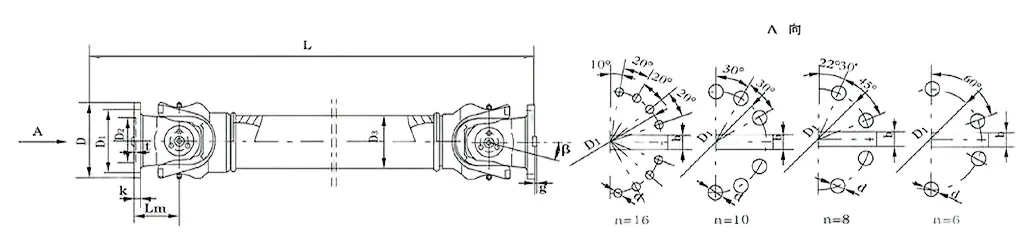

SWC-WH Tanpa Flex Welding Tipe Universal Coupling — Full Size Chart
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inersia (kg·m²) Bobot (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Mung Sudut

SWC-WH ngimbangi misalignment sudut nganti 15°–25°. Kanggo lelungan aksial, pasangake karo poros spline sliding.

Pilihan Torsi

Gunakake faktor layanan 1.5-2.5 ing torsi nominal gumantung saka tingkat kejut lan siklus tugas.

mboseni Matching

Standar D1 js11 / D2 H7 bores kadhaptar ndhuwur. Custom stepped utawa splined bores kasedhiya.

Flange Alternatif

Yen batang sampeyan nggunakake antarmuka flange, ndeleng ingTipe flange SWC-WFing seri padha.

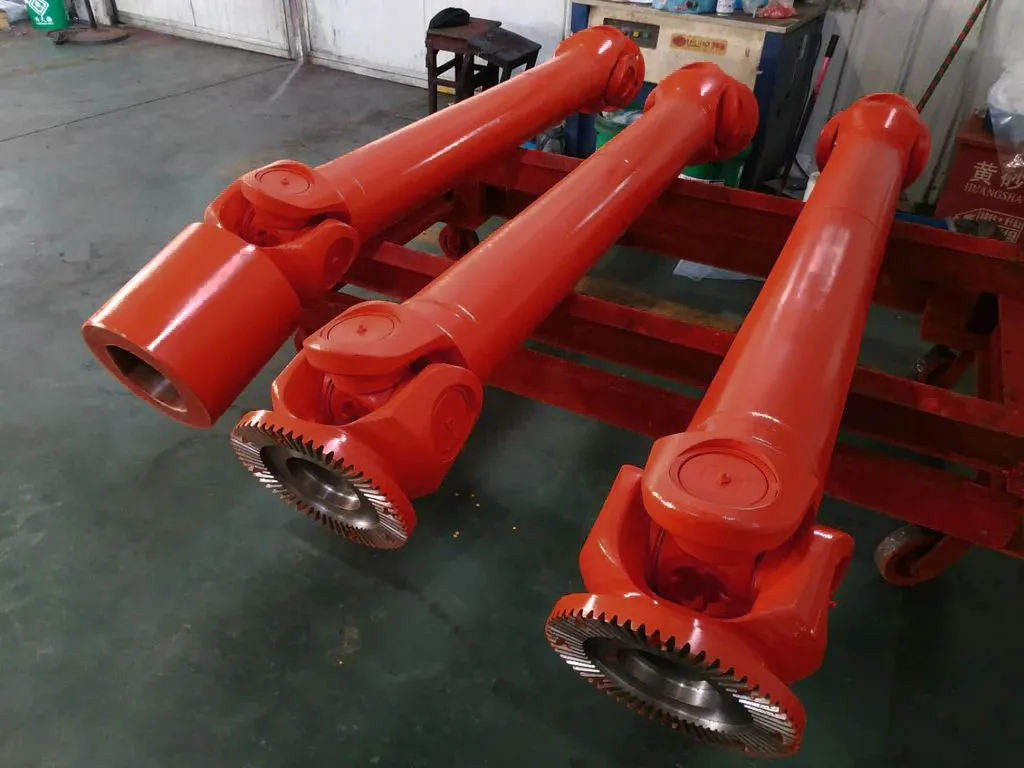

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Napa Panuku Nemtokake Gandheng Yoke Las kanggo Mesin Tugas Berat

Insinyur pengadaan milih SWC-WH amarga telung alasan komersial:downtime ngisor, siklus panggantos kurang lan biaya total luwih murah saben jam operasi.

  • Ora ana bolted joint loosening.Rakit sing dilas mbusak mode kegagalan geter-loosening sing nyepetake umur kopling bolted-yoke ing pabrik rolling lan crusher.
  • Kapadhetan torsi dhuwur.Nganti 710 kN·m torsi nominal ing amplop kompak, nutupi paling abot drive shaft tugas.
  • Bantalan jarum presisi.Kurang gesekan, efisiensi dhuwur lan interval pelumas sing dawa nyuda tenaga kerja pangopènan.
  • Baja paduan 35CrMo.Dianggep panas kanggo nyandhang, lemes lan tahan kejut ing pertambangan, metalurgi lan lingkungan laut.
  • Toleransi sudhut amba.Kompensasi 15°–25° nyuda biaya alignment sajrone instalasi.
  • Desain sing bisa dilayani.bagean nyandhang replaceable ngluwihi gesang ekonomi kopling ngluwihi siklus panggantos siji.

04Where SWC-WH Couplings digunakake: Aplikasi lan Industri

SWC-WH ditemtokake ing endi wae kopling kaku, torsi dhuwur kudu tahan kejut lan getaran sing terus-terusan. Panginstalan khas kalebu:

Baja Rolling Mills Garis Metalurgi Crane Overhead Mesin Port Hoisting Konveyor Pertambangan Crusher lan Rig Pengeboran Marine Propulsion Mesin Deck Semen lan Paper Drives Bangku Tes Tugas Berat Drives Energi dianyari Jalur Proses Kimia

Yen drive sampeyan uga mbutuhake pamindahan aksial utawa kepatuhan torsi, deleng kanthi lengkaprentang kopling universalutawa alternatifseri kopling gearsadurunge nemtokake.

05Kopling Custom SWC-WH: OEM, Label Pribadi lan Produksi Berbasis Gambar

Raydafon iku sawijiningProdusen kopling universal OEM, dudu perusahaan dagang. Kustomisasi ditangani ing fasilitas ISO 9001 ing Ningbo, China.

mboseni & Keyway

D1 js11, D2 H7 utawa toleransi adat. Tombol paralel, antarmuka spline utawa shrink-disc.

Pola Flange

Lingkaran bolt, diameter pilot lan jumlah bolt cocog karo gambar flange kawin sampeyan.

Length & Balance

Lmin lan dawa lengkap. Nilai imbangan dinamis kanggo poros kacepetan dhuwur.

Coating & Marking

Lukisan, oksida ireng, plating seng. Papan jeneng lan tandha label pribadi.

Kirim gambar PDF, DWG, DXF utawa STEP kanthi dimensi poros lan siklus tugas. Insinyur kita ngasilake rekomendasi ukuran lan kutipan sajrone 24 jam.

06Kontrol Kualitas, Sertifikasi lan Garansi 12 Sasi

Saben kopling SWC-WH ngliwati rute pemeriksaan sing didokumentasikan sadurunge dikirim. Iki minangka bukti bukti sing diandelake para panuku ing luar negeri kanggo persetujuan vendor lan pamriksa sing mlebu.

  • Proses produksi bersertifikat ISO 9001
  • Verifikasi baja mlebu lan cathetan perawatan panas
  • Laporan inspeksi dimensi kanggo bore, keyway lan Lmin
  • Inspeksi las ing sambungan yoke
  • Tes bantalan lan rotasi sadurunge pengepakan
  • Garansi winates 12 sasi marang cacat manufaktur

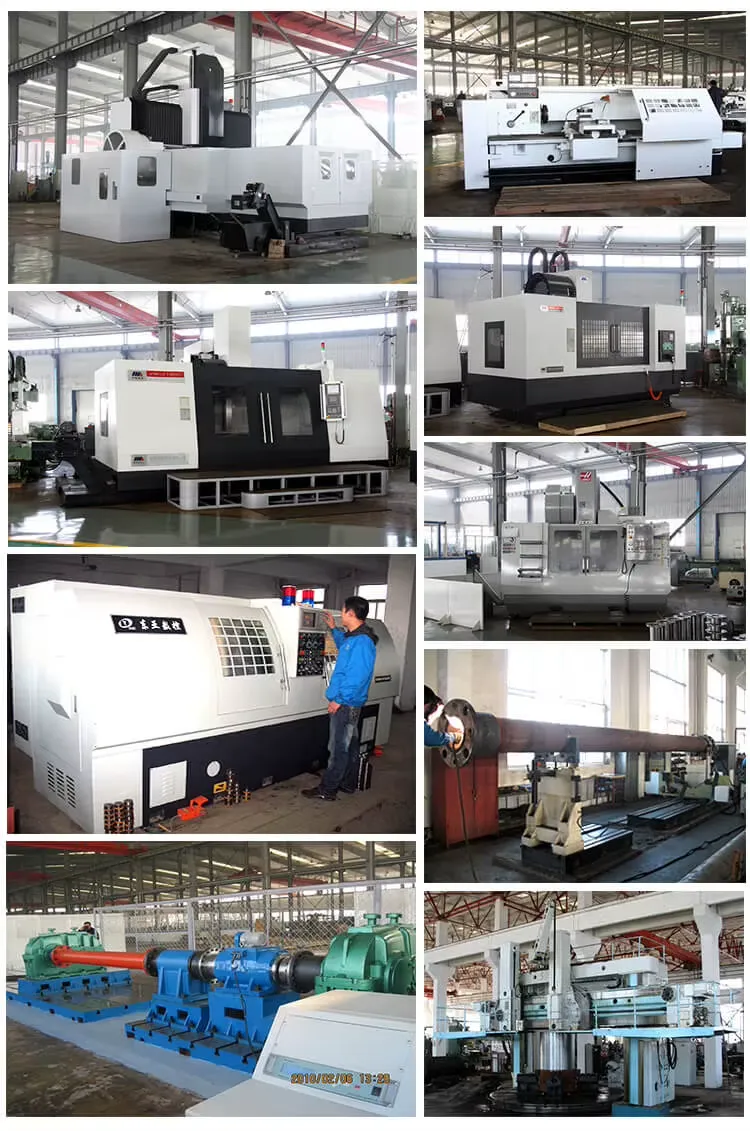

Raydafon universal coupling manufacturing workshop Ningbo China

07Cara Order: MOQ, Lead Time, Packing lan Shipping

MOQ

1 Piece kanggo ukuran standar. Rega volume saka 50 lembar.

Lead Time

15-30 dina sawise teken konfirmasi lan simpenan.

Packing

Kasus kayu, film anti karat VCI, desiccant, pallet khusus kanggo ukuran gedhe.

Pengiriman

Segara, udara utawa ekspres. Syarat EXW / FOB / CIF / DDP kasedhiya.

Dokumen

CI, PL, CO, Formulir A/E, sertifikat material, laporan dimensi.

pambayaran

T / T, L / C ing ngarsane, lan istilah liyane sing bisa dirundingake kanggo para panuku baleni.

SWC-WH universal coupling inspection and assembly line

08SWC-WH Universal Coupling Buyer FAQ

Apa tegese "tanpa jinis welding fleksibel" ing kopling SWC-WH?

Tegese kopling ora ana unsur elastis utawa fleksibel ing jalur torsi, lan rakit disambungake kanthi welding tinimbang bolting. Iki mbusak bolted-joint loosening ing geter lan mundhakaken rigidity struktural. Iku pilihan sing tepat kanggo torsi dhuwur, drive kejut dhuwur ing ngendi unsur fleksibel ora dibutuhake.

Apa kisaran torsi lan bore saka seri SWC-WH?

Dhiameter girasi 100–550 mm, torsi nominal 1,25–710 kN·m, torsi kelelahan 0,63–355 kN·m, bor standar D1 57–426 mm. Custom bores lan stepped shafts kasedhiya.

Apa bahan lan bantalan sing digunakake?

Yokes lan flange yaiku baja paduan 35CrMo sing diolah panas. Jurnal salib nganggo bantalan jarum presisi kanggo nyuda gesekan lan ngluwihi umur layanan sajrone tugas industri sing terus-terusan.

Apa amba misalignment maksimum?

Gumantung saka ukuran, 15 ° nganti 25 ° saka misalignment sudut. SWC-WH ora menehi kompensasi pamindahan aksial - pasangake karo spline geser utawa poros teleskopik yen lelungan aksial ana.

Apa sampeyan nawakake OEM utawa kopling SWC-WH khusus?

ya wis. We ngatur bolongan, keyway, pola flange, dawa, kelas imbangan, perawatan lumahing lan nameplate. Kirim gambar PDF, DWG, DXF utawa STEP lan kita bakal ngutip sajrone 24 jam.

Apa MOQ, wektu timbal lan garansi?

MOQ 1 piece kanggo ukuran standar. Wektu timbal 15-30 dina gumantung saka ukuran lan kustomisasi. Garansi winates 12 sasi marang cacat manufaktur.

Kepiye carane milih ukuran SWC-WH sing bener kanggo poros drive?

Nyedhiyakake torsi nominal, torsi puncak, kacepetan, diameter poros, sudut misalignment lan siklus tugas. Insinyur kita bakal menehi rekomendasi ukuran kanthi faktor layanan sing bener. Sampeyan uga bisa mriksa lengkapPandhuan pilihan kopling universalsadurunge hubungi kita.

Bisa njaluk sampel sadurunge manggonke supaya akeh?

ya wis. Pesenan sampel ditampa kanggo ukuran standar. Biaya sampel lan barang dipetik kanthi kapisah lan bisa dikreditake marang pesenan akeh pisanan.

Nyuwun Kutipan Coupling Universal SWC-WH

Kirim gambar poros, torsi lan kacepetan. Teknisi kita mangsuli sajrone 24 jam kanthi rekomendasi ukuran lan rega pabrik.
