Gear Gear Gear Duplex

Spesifikasi Produk

Gear cacing duplex utawa dual nampilake cacing kanthi modul sing dirancang kanthi modul sing dirancang lan kilat kanthi kilat, nggawe sudut sing beda ing saben profil waos. Iki nyebabake mbuwang kekandelan untune ing sadawane celah benang cacing lan sempit, ngidini kontrol backlash sing tepat.

Ing rodha cacing, modul sing beda ngasilake koefisien modifikasi addendum sing unik lan diameter bunder ing saben flank, mbentuk profil ngarep lan mburi sing béda. Nanging, kekandelan waos lan kesenjangan tetep konsisten ngubengi kurungan rodha.

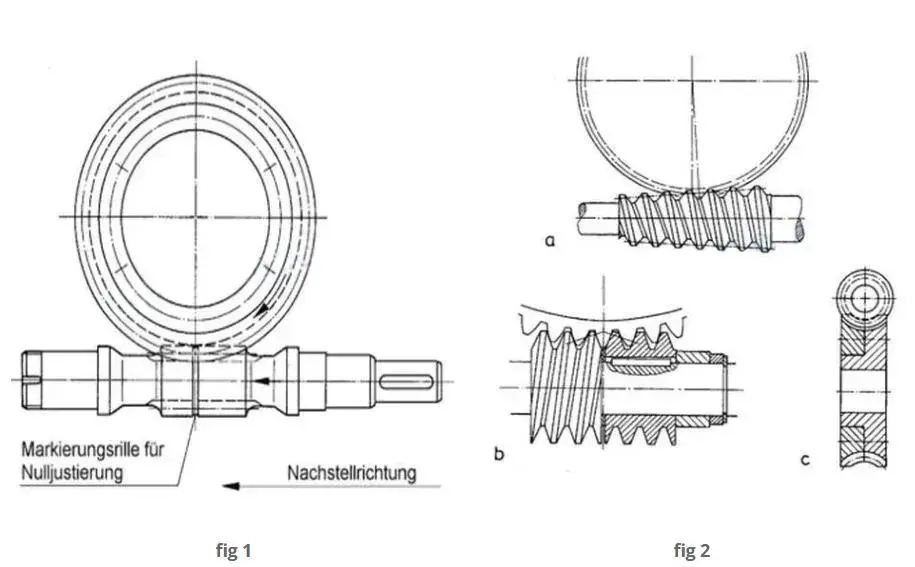

Backlash diatur kanthi cepet-cepet nyipta cacing kanggo nyelarasake kekandelan untu sing cocog karo rodha, entuk tingkat backlash sing dipengini (waca Fig. 1). Cara iki mbisakake tuning Backlash sing gampang, sing tepat nalika instalasi lan pangaturan terus kanggo gaman sing ora kena pengaruh tanpa mengaruhi kontak untu utawa meshing.

Cara pangaturan Backlash alternatif kalebu: Ngowahi jarak pusat kanthi nggunakake hub eccentric kanggo batang lan rodha; axial mindhah cacing tapered (Gambar 2A); Pagi cacing kasebut dadi rong bagean sing bisa diputer utawa shift relatif kanggo saben liyane (sistem OT, anjir. 2b); utawa misahake rodha dadi rong disk sing bisa luwes (Gambar 2C).

CATETAN PENTING

Raydafon Duplex Cacing Gear duwe macem-macem moduli untu ing sisih kiwa lan tengen, saengga giring cacing kudu didadekake siji nalika nginstal. Mangkene sawetara langkah utama sing kudu eling:

Sadurunge nginstal, priksa tandha arah Majelis. Saben gear cacing dobel lan gear cacing duwe panah ing kana, yaiku instalasi "kompas". Nalika nginstal, saka ngarep, sampeyan kudu mesthekake yen panah gear cacing lan gear corm ing arah sing padha (deleng tokoh 3). Yen arah panah dibalik utawa disasarake, sisih jarak pusat cacing bakal gedhe lan ora bakal pas. Sanajan ora ana sing diinstal, gear meshing bakal duwe masalah, lan ora bakal butuh untune sing dikalahake utawa macet, sing bakal nundha!

Verifikasi posisi referensi

A v-groove (60 °, 0.3 mm jero) ing pinggiran tip untu cacing duplex nandhani untu referensi. Setel gear entuk backlash (± 0.045) Nalika referensi untu iki kanthi rotasi rotasi cacing ing sisih tengah rotasi "a" (waca Fig. 4).

Fitur Produk

Raydafon, produsen transmisi mekanik ing China, wis suwe dadi supplier sing dipercaya ing pirang-pirang manufaktur mesin kanthi rega cacat duplex sing berkualitas kanthi rega sing apik banget ing masters sing apik banget. Produk kita dirancang kanggo kahanan kerja sing kompleks, lan siji kaluwihan telung inti nggawe operasi peralatan sing luwih kuwatir.

Desain modulus dual, transmisi sing luwih efisien: Gear Cacing Duplex RaydAf nggunakake moduli beda ing permukaan untu untu kiwa lan tengen, kaya nginstal "mesin dual" ing peralatan. Gear Coklat Alloy Kekuwatan dhuwur sing cocog karo cacing baja sing dipassani. Sawise wolung Grinding manual, cokotan kasebut kenceng lan ora slip, lan efisiensi transmisi yaiku 20% luwih dhuwur tinimbang genggeman cacing biasa. Pabrik mesin tekstil ing Zhejiang nglaporake manawa sawise ngganti gearing cacing duplex kita, konsumsi energi saka peralatan kasebut dikurangi akeh.

Transmisi rong tahapan, torsi dhuwur lan swara sithik: struktur panrimahan rong tahap sing unik Gedhup Gearing Cacing Duplex, nalika njaga swara sing luwih murah. Apa iki minangka totoan sing apik banget kanggo alat mesin sing abot utawa operasi terus peralatan sing bisa dikendhaleni, bisa gampang ditangani. Pabrik pangolahan panganan ing Guangdong ujar manawa peralatan kasebut digunakake kanggo nggawe swara akeh nalika mlaku, nanging sawise ngganti produk kita, bengkel kasebut luwih tenang.
