SWC-DH Short Flex Welding Tipe Universal Coupling

SWC-DH Short Flex Welding Tipe Universal Coupling

Kopling universal tipe las fleksibel singkat SWC-DH minangka sambungan las sing paling kompak ing kisaran SWC: φ180–φ390 mm diameter gyration, 20–250 kN·m torsi nominal, nganti 25° misalignment sudut lan 35CrMo fork fork head karo chrome-plated needle cross-shaft. Diprodhuksi ing bengkel ISO 9001 Raydafon dhewe ing Ningbo, China, padha cocog karo pabrik rolling, hoists, crane lan drive pertambangan ing ngendi jarak poros diwatesi. Model standar dikirim kanthi cepet; bores adat, keyways, dawa lan splines digawe kanggo drawing. Kirimi model utawa gambar kanggo kutipan sajrone 24 jam.

SWC-DH Short Flex Welding Tipe Universal Coupling

Paling cendhak welding-jinis joints ing sawetara SWC - 4 jarum-prewangan trunnions, 35CrMo palsu yokes lan Chrome-dilapisi salib poros, dibangun kanggo Rolling pabrik, hoists lan drive liyane ngendi longkangan antarane shafts mung sawetara atus millimeters.

  • 20–250 kN·mTorsi nominal (model iki)
  • φ180–φ390Diameter girasi D
  • ≤25°Sumbu lipatan sumbu β
  • 35CrMoBahan klepon palsu

Tuku SWC-DH Short Flex Welding Type Universal Coupling saka Produsen Cina

Insinyur pengadaan biasane teka ing kene kanthi telung nomer sing wis ditemtokake: bolongan poros, jarak tengah-tengah lan torsi puncak. SWC-DH dikembangake kanggo kahanan kasebut. Ing ngendi standarKopling universal tipe las fleksibel standar SWC-BHmbutuhake kamar sumbu ekstra kanggo lentur maneh, versi DH short-lentur mbusak dawa sing nalika tetep kapasitas torsi padha - supaya sampeyan bisa pas karo batang cardan tugas abot menyang stand pabrik, drum hoist utawa troli crane tanpa redesigning pigura lingkungan.

Raydafon ngasilake seri SWC lengkap, saka kopling DH kompak iki nganti ekstensi dawa.SWC-CH long flex welding type universal coupling, miturut sistem mutu ISO 9001. Siji kontak engineering nderek RFQ saka teken mriksa kanggo pangiriman, lan tim padha nangani pesenan baleni, supaya specification drift antarane kumpulan ora soko sampeyan kudu polisi.

01

Short flex, urip dawa

Fleksibel kompak njaga sambungan kaku ing arah aksial lan stabil ing torsi reversing, yaiku apa sing dikarepake dening rolling-mill.

02

Dibangun kanggo beban kejut

Four trunnions jarum-prewangan nutup lan hardened, krom-dilapisi poros salib nyebar impact mbukak tinimbang musataken ing siji titik.

03

Kuk sing dilas, pas cepet

Rakit welding-jinis didadekake siji kanggo poros pisanan lan gandheng kapindho, supaya toleransi instalasi tetep nang 25 ° amba apa.

Apa Kopling Universal Tipe Welding Short Flex?

Kopling universal jinis las fleksibel cendhak yaiku gabungan jinis cardan sing loro yokes dilas langsung menyang poros sing didorong lan didorong, kanthi dawa lentur paling cilik ing antarane trunnions. Sambungan welding mbusak perlu kanggo flanges, tombol utawa hub clamping, kang loro shortens perakitan lan ngilangake sumber umum saka backlash. Amarga bagean lentur cendhak, kopling tolerates misalignment sudut nganti 25 ° lan sumbu cilik lan radial offsets, nanging nolak pamindahan aksial - pilihan desain sing ndadekake rolling-mill lan hoist drive supaya dipercaya.

Ing seri DH iki diameteripun gyration mlaku saka φ180 mm kanggo φ390 mm lan torsi rating saka 20 kN·m kanggo 250 kN·m. Yen siklus tugas TCTerms ngluwihi sing, ingSWC-WF flange jinis kopling universalisine seri padha ing varian bolt-on, lan kulawarga SWC luwih akeh tekan 1000 kN · m - Raydafon bisa Quote salah siji saka pabrik padha.

Spesifikasi Teknis lan Pilihan Ukuran

  • Range modelSWC180DH1 - SWC390DH2
  • Diameter girasi Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 mm
  • Torsi nominal Tn20 – 250 kN·m
  • Kelelahan (gantian) torsi Tf≤25 kN·m (SWC180DH) nganti ≤15 kN·m (SWC390DH)
  • Sumbu lipatan sumbu β10° / 15° / 20° / 31.5° / 45° / 63° / 90° / 125° saben ukuran
  • Kuantitas fleksibel Ls40 / 55 / 70 / 80 / 90 / 100 / 120 / 130 / 140 / 150 mm
  • Batang silangBaja paduan, dilapisi krom
  • Bahan joget35CrMo baja tempa, kepala garpu terpadu
  • Bantalan4 × set bantalan jarum saben sendi
  • Pilihan flange baut (D1/D2)φ105 – φ235 mm (js11 / H7)
  • Pilihan khususBore, keyway, dawa, spline, stainless utawa dicet finish

Full SWC-DH dimensi lan torsi tabel - gulung horisontal kanggo ndeleng saben kolom.

Model D
(mm)
Tn
(kN·m)
β
(°)
Tf
(kN·m)
Ls
(mm)
Ukuran (mm) Inersia puteran (kg·m²) Bobot (kg)
Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Lmin +100 mm Lmin +100 mm
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • Tf- torsi sing diidinake ing beban gantian, diitung saka kekuatan lemes.
  • Lmin- dawa minimal sawise potong; dawa diinstal L digawe kanggo requirement.
  • D1 (js11) / D2 (H7)- bores flange bolted opsional. Rakit welding-jinis diwenehake tanpa bosen kanggo welding menyang poros sampeyan.
  • Toleransi lan dimensi ngetutake standar seri SWC. Perlu L non-standar, bolongan utawa spline? Kirimi gambar lan kita bakal ngonfirmasi kelayakan kanthi kutipan.

Detail Produk

Foto ing ngisor iki minangka bagean produksi kita dhewe - sirah garpu palsu, pasuryan flange mesin, rakit sing dilas lan trunnion bantalan jarum sing nggawa beban.

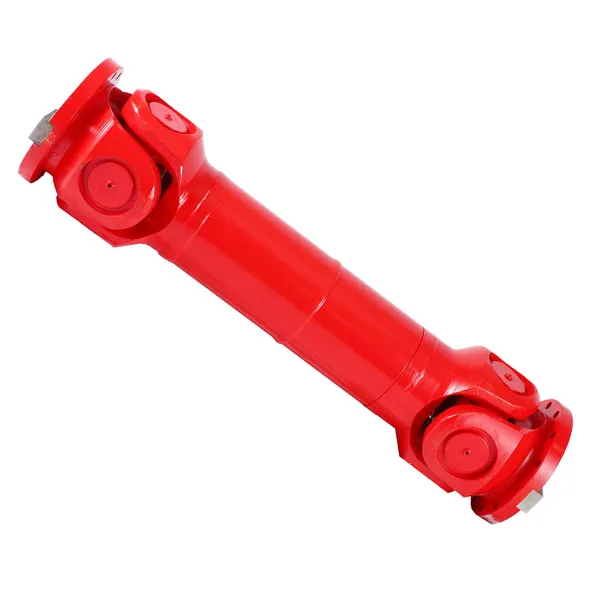

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
SWC-DH tipe las fleksibel singkat kopling universal - kepala garpu palsu, rakit las lan trunnion bantalan jarum.

Cara Milih Ukuran SWC-DH sing Tengen

  1. Ndandani bolongan lan sambungan dhisik.Konfirmasi diameter poros lan keyway, utawa D1 / D2 flange bore lan pola bolt saka Tabel ndhuwur. Yen batang wis splined utawa tapered, marang kita - ngganti rakit, ora HFS torsi.
  2. Bandingake torsi, ora ukuran.Pilih model sing torsi nominal Tn ngluwihi torsi mlaku puncak kanthi faktor layanan normal. Kanggo drive mbalikke utawa kejut, priksa uga Tf: iku watesan lemes ing beban gantian.
  3. Ukur spasi.Seri DH ana kanggo ngirit dawa. Bandingake Lmin marang longkangan sampeyan bener duwe, lan elinga yen Ls nuduhake pinten dawa sing lentur.
  4. Nyatakake sudut kerja.Saben model duwe watesan β dhewe (pirsani kolom β). Operasi terus-terusan ing amba gedhe mundhakaken torsi padha ing bantalan, supaya ukuran munggah asring luwih murah saka Gagal durung wayahe.
  5. Kirimi RFQ.Kalebu model utawa gambar, jumlah, bahan poros, sudut kerja lan port pangiriman. We reply karo rega tenan lan wektu timbal - biasane ing 24 jam.

Materials, Machining lan Quality Control ing Raydafon

Rakit kasebut dipalsukan saka 35CrMo lan mesin minangka kepala garpu terpadu tinimbang rakitan bolted. Owah-owahan siji iki mbusak sendi bolted sing biasane ngeculake pisanan ing poros cardan, lan nambah kekuatan struktural sakabèhé kanthi kira-kira 30-50% dibandhingake karo desain pamisah. Batang salib yaiku baja paduan, hardened ing jurnal lan dilapisi krom kanggo nolak karat lan fretting ing lingkungan tanduran sing lembab utawa lembab.

Saben sambungan nggawa papat jarum prewangan set karo kontrol reresik pas, kang endi gangguan kurang lan efficiency transmisi 98,6%. Sadurunge dikirim, kita mriksa dimensi bolongan lan alur, run-out, kekerasan lan artikulasi sing dipasang; laporan tes lan sertifikat materi ditanggepi karo dokumen pengiriman nalika proyek sampeyan mbutuhake.

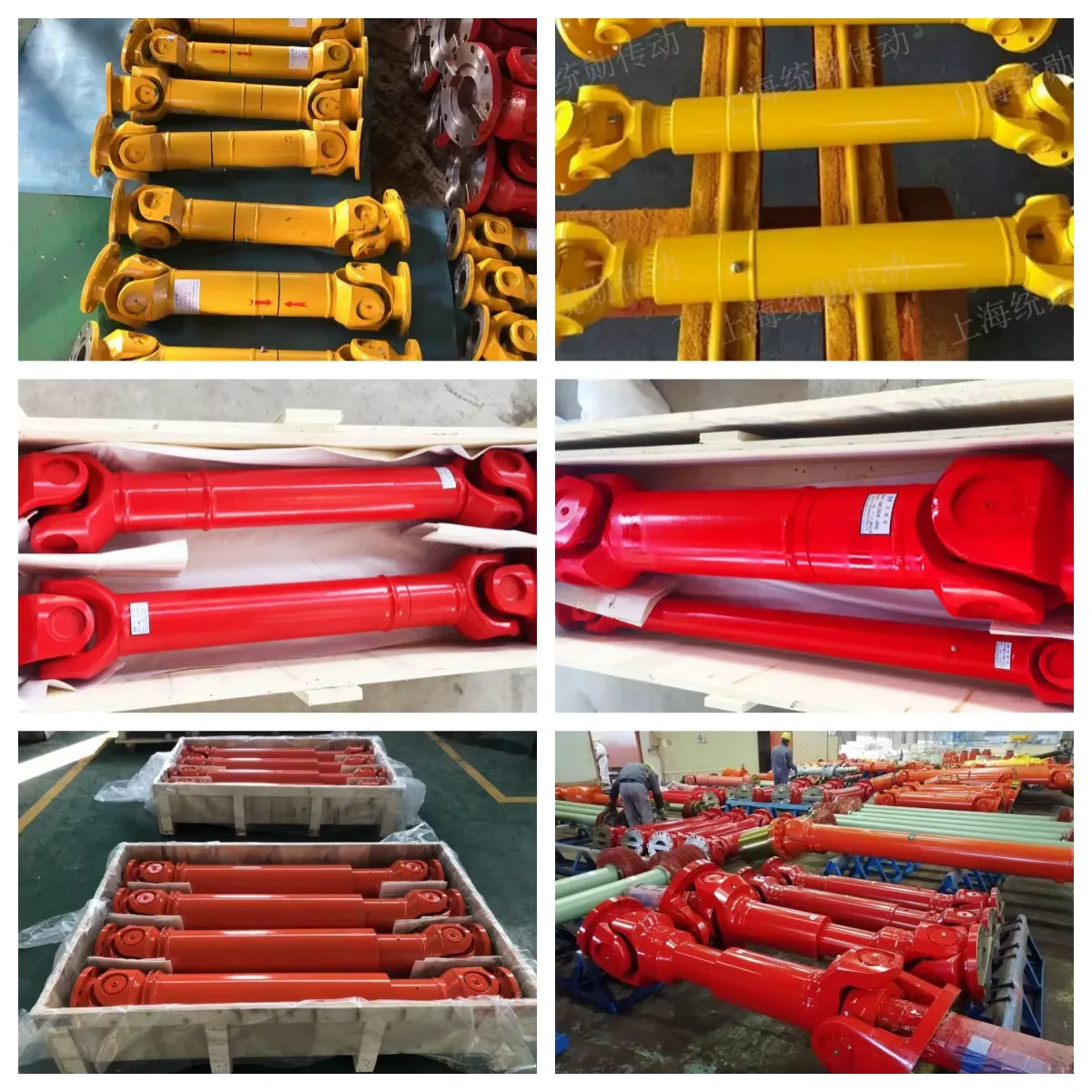

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
Mesin lan perakitan kopling universal SWC ing jalur produksi Raydafon ing Ningbo, China.

Apa Buyers Milih Coupling Iki

  • Torsi dhuwur ing awak cendhak
  • Nganti 25 ° kompensasi misalignment
  • 98,6% efisiensi transmisi
  • 30–40 dB(A) gangguan operasi
  • Poros salib dilapisi krom
  • Kepala garpu terpadu, ora ana baut sing longgar
  • ISO 9001 pabrik
  • OEM & bolongan khusus kasedhiya

Torsi tanpa dawa ekstra

Dirating 20–250 kN·m ing seri iki. Ing pabrik rolling, ngendi papan sumbu tetep dening ngadeg, DH peserta ngirim tugas padha kopling maneh lan mbusak risiko batang ngisor metu.

Nyandhang urip diukur ing taun

Bantalan jarum, batang salib sing dilapisi krom sing hardened lan sirah garpu palsu ngethok rong mode kegagalan sing paling sering kita deleng: nyandhang trunnion lan yokes bolted loosened. Tim pangopènan nglaporake interval sing luwih dawa ing antarane layanan.

Harga pabrik sing kompetitif

Kita mesin rakit lan ngumpulake sendi ing bengkel kita dhewe, saengga ora ana wates dagang ing antarane sampeyan lan jalur produksi - lan bolongan utawa dawa khusus ora nggawa biaya tambahan perkakas.

Umpan balik operator babagan geter lan swara terus-terusan positif: kanthi bantalan dipasang lan dilumuri kanthi bener, swara sing diukur tetep ana ing kisaran 30-40 dB(A), sing ndadekake kopling kasebut cocog kanggo bengkel tertutup lan pabrik pangan utawa elektronik uga industri abot.

Aplikasi

Kopling SWC-DH ditetepake ing endi wae sambungan poros torsi dhuwur sing cendhak kudu tahan kanggo tugas sing terus-terusan:

  • Rolling millDrive utama lan shaft meja roller
  • Hoists lan craneDrum drive, troli lan slewing gear
  • Pabrik metalurgiKastor terus-terusan, gunting, meja-metu
  • Mesin pertambanganKonveyor, crusher, drive screening
  • Peralatan konstruksiMixer, rig tumpukan, winches abot
  • Marine & pelabuhanWinch lan berth mesin drive

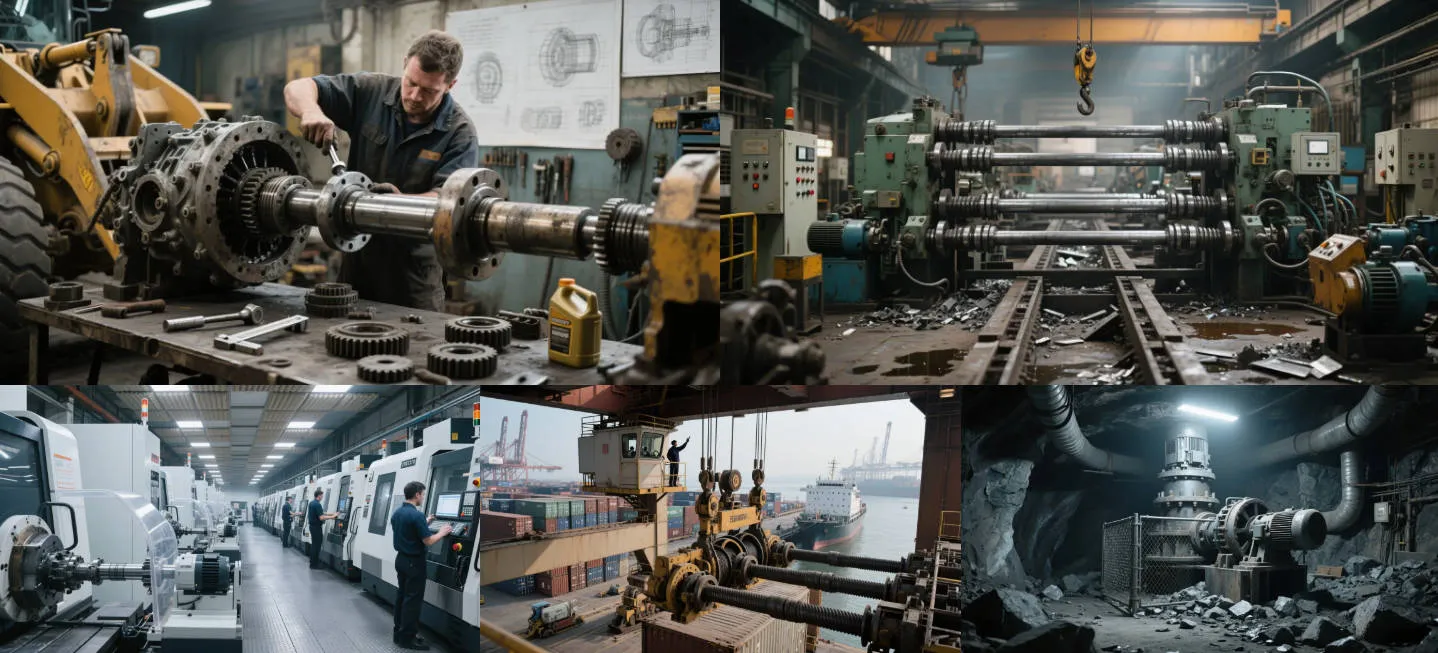

SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
SWC universal joint coupling ing layanan ing drive industri heavy-tugas.

Yen mesin ora ana ing dhaftar iki, marang kita aplikasi lan siklus tugas. Drive mesin abot arang podho rupo, lan kopling sing cocog karo pabrik baja mbutuhake bore beda, kelas imbangan utawa grease specifications kanggo tugas crane.

Ulasan pelanggan

★★★★★

Wang LeiProject Engineer, Guangdong Heavy Machinery Co., Ltd.

Peralatan kita ninggalake ruangan sithik kanggo bagean transmisi, lan desain kompak kopling iki pas tanpa ngatur maneh apa wae. Iku ora perdagangan kinerja kanggo ukuran salah siji - kuwat, torsi anteng karo nul getaran abnormal sawise minggu terus mlaku. Kualitas welding katon ngalangi, sing menehi kapercayan babagan panggunaan abot jangka panjang.

★★★★★

Zhao MingManajer Pengadaan, Tianjin Steel Equipment Co., Ltd.

Mesen sawetara kopling SWC-DH langsung: jawaban teknis responsif, pangiriman ing tanggal sing dijadwalake, lan kemasan sing teka tanpa lecet. Fitters kita kacarita iku gampang kanggo Gunung tanpa perkakas khusus. Amarga regane nglawan tingkat kinerja iki, tetep ana ing dhaptar pengadaan biasa.

★★★★★

Liu HongDirektur Maintenance, Shandong Industrial Group

Downtime minangka biaya utama, lan kopling iki ora nate mandheg utawa owah sanajan ana beban kerja sing abot saben dina. Sawise sasi nggunakake ana lagi wae nyandhang, ora kaya kopling sadurungé kita mlayu. Kita meh ora ndemek - ora ana servis sing kerep, ora ana kerusakan sing ora dikarepke - mula wis nyuda jam pangopènan lan mbuwang spare part.

Nyuwun Kutipan Coupling Universal SWC-DH

Kirimi nomer model utawa gambar, jumlah lan port pangiriman. Insinyur kita bakal ngonfirmasi ukuran, materi lan wektu timbal, lan mangsuli kanthi kutipan sing kuat sajrone 24 jam.
