SWP-G Super Short Flex Tipe Universal Joint Coupling

SWP-G Super Short Flex Tipe Universal Joint Coupling

Raydafon's SWP-G Super Short Flex Type Universal Joint Coupling persis apa sing sampeyan goleki. Iku dibangun khusus kanggo sing setups kompak ngendi saben inch counts, tanpa skimping ing daya sing perlu.


Kopling Torsi Dhuwur kanggo Spasi Nyenyet lan Mesin Berat

Nalika peralatan construction utawa harvesters tetanèn perlu auniversal joint koplingsing mathuk spasi nyenyet nanging isih ngirim torsi amba, Raydafon SWP-G dibangun kanggo proyek. Desain super cendhak, unsur fleksibel, lan nganti 224 kN·m torsi - ora ana kompromi ing kinerja.

225–350mm

Diameter gyration

224kN·m

torsi maksimum

5°

Misalignment sudut

ISO 9001

Standar kualitas

Daya Kompak

Super Short, Dibangun kanggo Majelis Nyenyet

Desain "super cendhak" ora mung label - iku squeezes menyang panggonan nyenyet couplings liyane ora bisa tekan. Dhiameter gyration 225mm nganti 350mm pas karo peralatan abot ukuran medium.

Minangka kopling gabungan universal fleksibel, nangani nganti 5 derajat misalignment sudut nalika nggawa torsi nganti 224 kN·m. Elemen fleksibel sing dibangun ing njero nggawe guncangan lan getaran supaya bagean liyane ora bisa nyandhang.

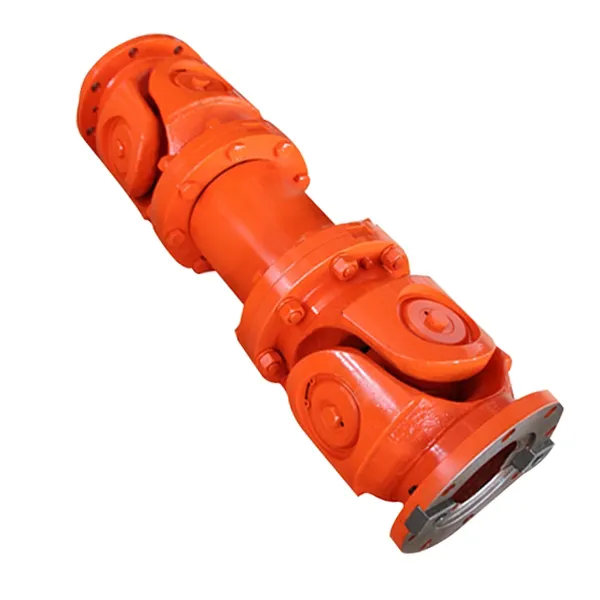

Raydafon SWP-G super short flex type universal joint coupling

Spesifikasi Produk

Lima model standar saka SWP225G nganti SWP350G. Torsi kisaran saka 56 kN·m nganti 224 kN·m. ukuran Custom kasedhiya ing panyuwunan.

Model D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Cathetan: conto tandha - diameter girasi D = 315mm, dawa cicilan L = 620mm, jinis G cendhak tanpa jinis lentur: kopling SWP315GX620.

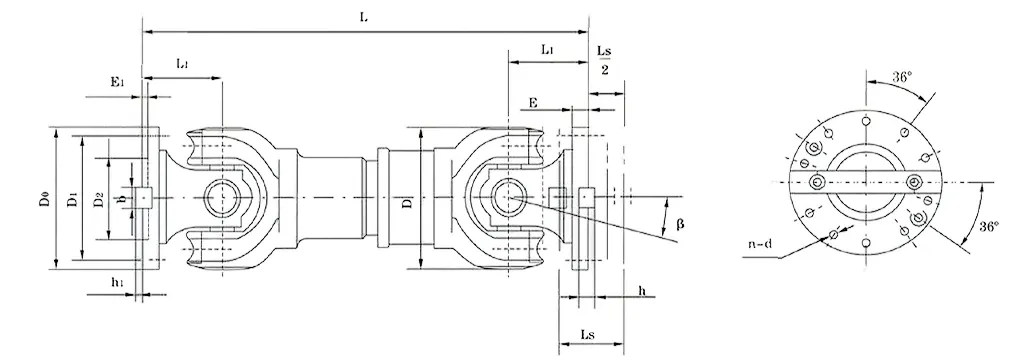

SWP-G coupling dimension drawing

Aplikasi Produk

Dibangun kanggo papan sing nyenyet sing mbutuhake keluwesan lan kekuwatan. Ngalih torsi irit ing spasi tanpa papan kanggo bagean gedhe banget, sanajan shafts ora didadekake siji sampurna.

Peralatan Konstruksi

Excavator lan loader duwe spasi sing nyenyet ing ngendi bagean gosok cedhak. SWP-G pas ing, soaking munggah geter lan nangani gerakan konstan.

Mesin Pertanian

Traktor mbajak sawah lan pemanen sing ora rata ing medan sing kasar. Nyetel misalignments sudut saka karya off-dalan, nyuda nyandhang.

Persiyapan Marine

Kompartemen mesin sing nyenyet ing kapal. Bangunan tahan korosi nangani banyu asin lan beban dinamis saka ombak lan propulsi.

Energi dianyari

Turbin angin lan pelacak solar mbutuhake kontrol sing tepat ing papan sing winates. Torsi dhuwur karo backlash sethitik lan pangopènan kurang.

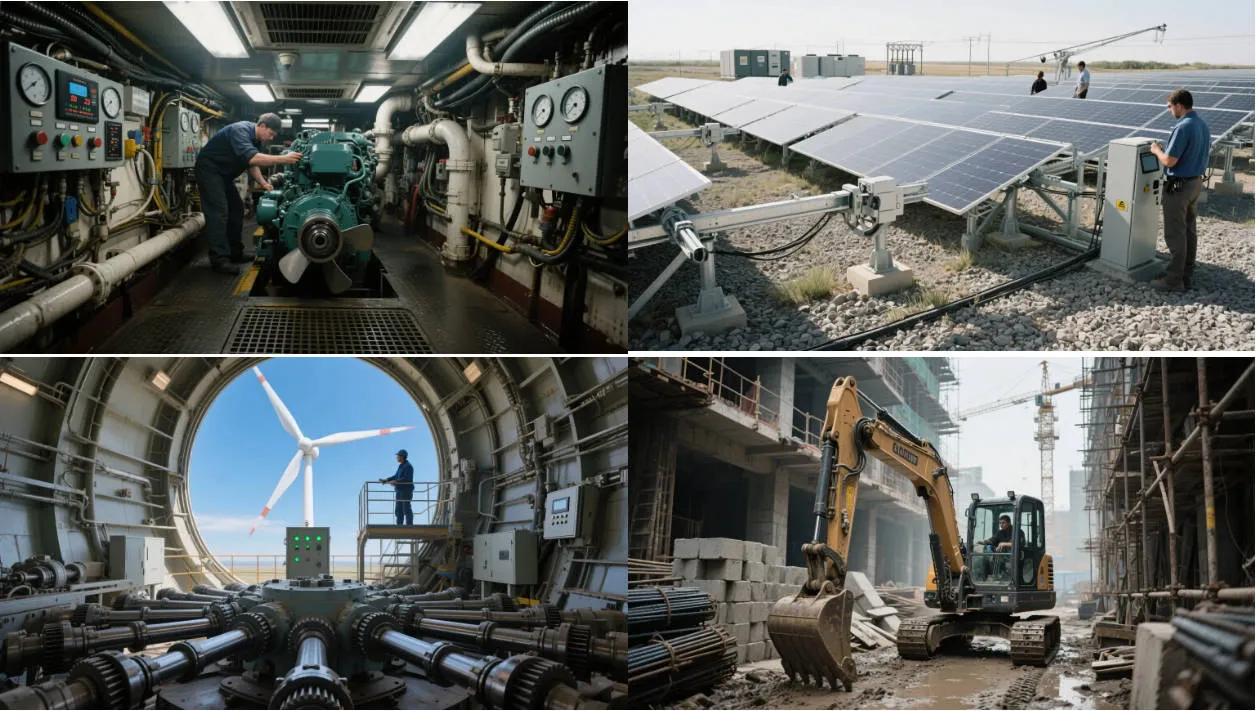

SWP-G coupling applications

Fitur produk

Bangunan kompak, torsi dhuwur, bahan awet, lan tahan karat - dirancang kanggo tugas terus-terusan ing lingkungan sing nuntut.

Elemen Fleksibel Torsi Tinggi

Elemen fleksibel majeng nangani misalignments sudut gedhe tanpa kompromi kinerja. Becik kanggo lingkungan dinamis ngendi shafts shift.

Bahan Awet

Komponen baja lan perunggu kanthi kekuatan dhuwur nolak nyandhang lan lemes sajrone operasi tanpa henti. Soaks guncangan kanggo njaga transmisi daya ajeg.

Instalasi cepet

Sambungan bolted utawa keyed masang cepet lan Cut wektu pangopènan. Nangani obahe aksial kanthi apik - ora ana slip utawa misfitting nalika bagean pindah.

Tahan karat

Lapisan protèktif tahan kanggo banyu asin lan lingkungan sing atos. Kerjane apik minangka kopling gabungan universal laut kanggo sistem propulsi.

SWP-G coupling features

Cara Kerjane

Transmisi torsi fleksibel - jembatan antarane shafts sing bisa mindhah sethitik tanpa bejat sambungan.

Poros input muter Poros input muter lan mindhah unsur fleksibel.
Elemen fleksibel tikungan Elemen elastomer nangani pergeseran sudut, aksial, lan radial tanpa mbuwang energi.
Transfer torsi menyang poros output Unsur fleksibel nggawa torsi menyang poros output kanthi mlengkung cukup - ora ana jerks, ora ana mandheg.
Geter diserap Ing lingkungan segara utawa terrain atos, desain lentur nyerep getaran lan guncangan, ndawakake umur layanan.

Ulasan pelanggan

Umpan balik saka insinyur lan tim pangopènan nggunakake SWP-G ing produksi.

⭐⭐⭐⭐⭐

"Iku angel, nangani tugas torsi dhuwur tanpa breaking kringet. Sawise pirang-pirang wulan mlaku, kita wis meh ora weruh nyandhang."

Li Jian - Insinyur Senior, Peralatan Industri Shanghai

⭐⭐⭐⭐⭐

"We swapped metu lawas kita, kopling gedhe banget. Transfer daya Gamelan lan anteng, lan biaya pangopènan wis dropped."

Emily Walker - Direktur Teknis, Solusi Manufaktur New York

⭐⭐⭐⭐⭐

"Ukuran cilik pas karo persiyapan sing ketat, lan desain sing fleksibel tetep operasi lancar. Kurang ngelu pangopènan."

Andrea Rossi - Manajer Operasi, Milan Engineering

⭐⭐⭐⭐⭐

"Sanajan ing beban abot, kinerja tetep konsisten. Efisiensi lini produksi kita saiki munggah."

Jean-Claude Lefevre - Supervisor Maintenance, Lyon Mechanical Works

Raydafon universal joint coupling factory

Perlu Kopling SWP-G kanggo Peralatan Sampeyan?

Kirimi diameter gyration, syarat torsi, dawa instalasi, lan aplikasi. Tim kita bakal ngonfirmasi model sing bener lan menehi solusi sing cocog.
